Terminé Spitfire Mk.XVI 1:48 - Revell 04661

Message par Dreamcatcher le Dim 13 Avr 2014 - 21:02

Salut à tous,

Ce week-end, je n'ai pas pu résister... J'ai ouvert la boite de mon Spitfire Mk.XVI Revell au 1:48 (moules ICM)....

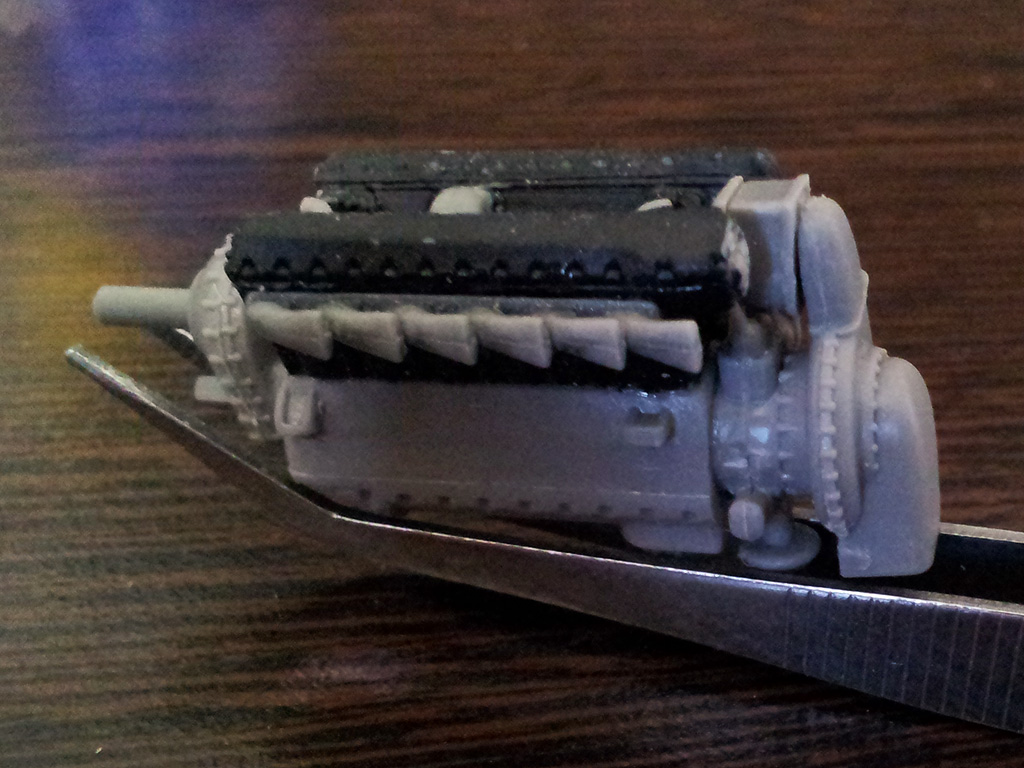

J'ai attaqué par le moteur :


Le travail est assez plaisant pour le moment et le niveau de détail est, à mon avis,  relativement élevé pour du Direct from the box.

Ce kit va demander un peu de patience et de soins je pense car, par exemple, il m'a fallu assembler pas moins de 29 pièces pour en arriver à ce résultat  Laughing  :
(comme vous pouvez voir, là aussi les pièces ne s'ajustent pas toutes parfaitement mais je pense qu'avec l'aide d'un peu de mastic le résultat sera acceptable.)


J'ai bien apprécié vue que c'est un peu ce que je recherche dans une maquette !  Mr. Green


Comme pour mon précédent Me-109 F, pour préserver la ligne racée de cette machine, j'ai dans l'idée d'essayer de monter le moteur dans le nez de l'avion sans forcement en enlever tous les panneaux du capot moteur. Le kit n'est pas conçu pour ça mais bon... j'ai bien envie d'essayer quand même, on verra bien.

Je me suis donc servi du capot supérieur pour ajuster la position du V des blocs cylindres :



Puis j'ai démonté les échappements et commencé un premier essai de peinture sur le petit Rolls Royce :


J'ai du mal à savoir exactement de quelle couleur étaient ces moteurs en 1945.
Des photos les représentent tout noirs, d'autres noirs au niveau des blocs cylindres et couleur alu pour le bas moteur et les caches culbuteurs, d'autres encore les montrent entièrement peints en gris moyen ...

Si un expert Spitfire a une info sure... je suis preneur ! (Merlin 266)

Voilà... c'est tout pour aujourd'hui !

Dreamcatcher
Actif
Actif

Masculin
Nombre de messages : 678
Age : 43
Localisation : Arles
Date d'inscription : 09/01/2014
Points : 3645

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
1/8  (1/8)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par R39 le Dim 13 Avr 2014 - 21:21

Beau début de montage dreamcatcher.
Le seul RR griffon dans son jus que j'ai eu l'occasion d'admirer de près, était en noir satiné avec certaines petites pièces couleur méta tels certains écrous freinés avec du fil de fer.
Les echappement manquaient à l'appel donc aucune idée de la forme des échappements.
Ceci sous toute réserve, et c'était il y a plus de 20ans.

Bonne continuation.

A+ Philippe.

R39
Bavard
Bavard

Masculin
Nombre de messages : 4945
Age : 63
Localisation : Ciney
Date d'inscription : 13/11/2010
Points : 16220

Infos Fighters
Echelle favorite: 1/48
=>: Fighters Group
Montages en cours / Mon stock:
7/32  (7/32)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par Dreamcatcher le Dim 13 Avr 2014 - 23:35

Merci pour l'info et pour ta visite !
Bonne soirée

Dreamcatcher
Actif
Actif

Masculin
Nombre de messages : 678
Age : 43
Localisation : Arles
Date d'inscription : 09/01/2014
Points : 3645

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
1/8  (1/8)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par Well2 le Lun 14 Avr 2014 - 16:26

Salut,

Un joli projet. Le moule ICM est super. Néanmoins il demande pas mal de travail au niveau de l'ajustage.
La gravure est sympa et le moteur est un vrai plus.
Les teintes que tu as utilisé me semblent réalistes, mais n'étant pas spécialiste je ne peux te donner de conseil.
Je me contenterai de suivre ton montage.

Poursuit bien.


Well2
Bavard
Bavard

Masculin
Nombre de messages : 3547
Age : 54
Localisation : Ain
Date d'inscription : 10/08/2013
Points : 12602

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
4/25  (4/25)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par tigershark le Lun 14 Avr 2014 - 16:57

bon début, j'aime bien cet avion, je vais suivre ton montage

tigershark
Bavard
Bavard

Masculin
Nombre de messages : 1116
Age : 18
Localisation : pas-de-calais (62)
Date d'inscription : 28/06/2013
Points : 3434

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
1/48  (1/48)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par Général Bol le Lun 14 Avr 2014 - 19:23

Ben décidemment, y' en des Spit' en construction! Bon montage! J'ai aussi un Mk VII ICM, c' est fin, pas facile mais fin et le bonus c' est le Merlin.

Général Bol
Bavard
Bavard

Masculin
Nombre de messages : 4130
Age : 46
Localisation : Haut Var
Ma photo :
Date d'inscription : 08/04/2012
Points : 8510

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS group
Montages en cours / Mon stock:
0/0  (0/0)

http://www.stephaneperotin.com

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par PascalG le Lun 14 Avr 2014 - 23:17

Pour ma part, je n'aime pas vraiment cet avion, mais je vais tout de même suivre ton montage ! Wink

Pascal

PascalG
Bavard
Bavard

Masculin
Nombre de messages : 2773
Age : 54
Localisation : Toulouse
Date d'inscription : 26/03/2012
Points : 10299

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par Dreamcatcher le Jeu 17 Avr 2014 - 0:27

Merci Well2, tigershark, Steph83 et PascalG !

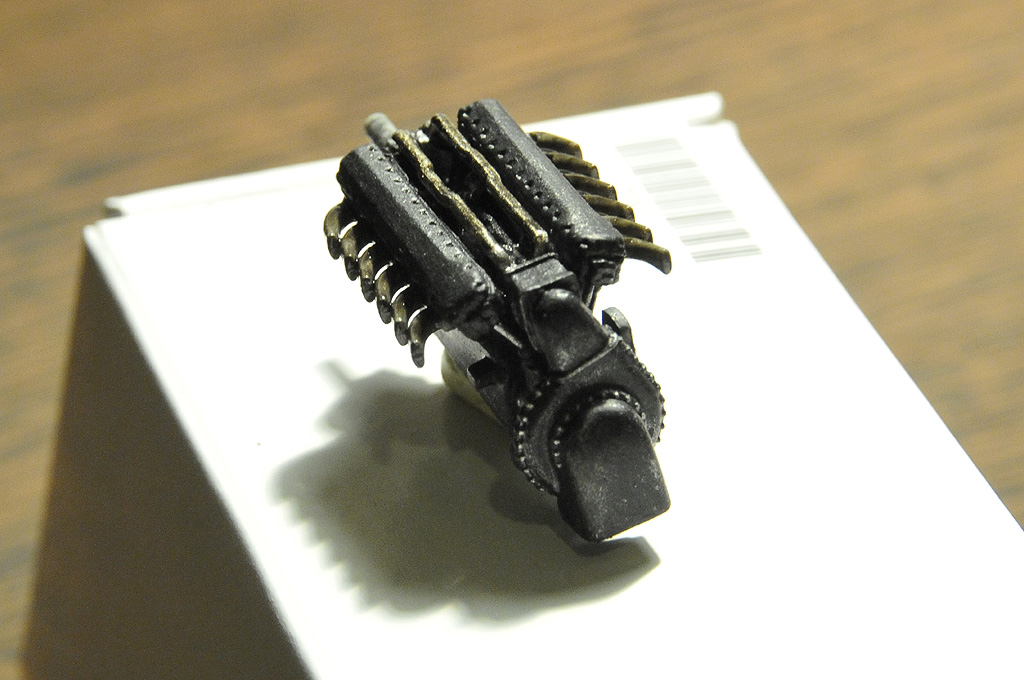

Le mastic étant sec et poncé, ce soir, j'ai peint le petit Merlin 266 en noir avant d'y faire un dry brush couleur argenté au niveau des écrous et des arrêtes des pièces.
Les pipes d'échappement ont été passé au Molak "Steel" puis lustrées avant de recevoir un dry brush couleur terre.

J'ai fini par l'application de "Smoke" Tamyia sur les tubulures pour donner l'impression de marques d'huile et sur les pipes pour simuler des zones noircies aux gaz d'échappement.

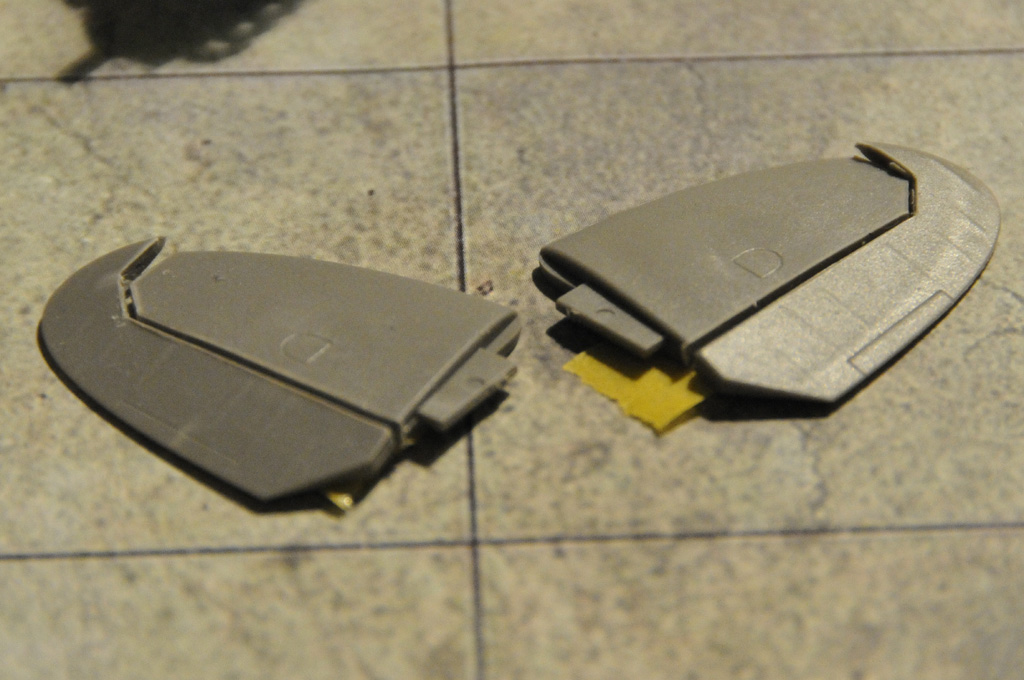

En suite, j'ai séparé les plans mobiles des deux demi profondeurs. Pour une première, ça s'est pas trop mal passé  Smile


Il me reste à poncer les plans de coupe.


Dernière édition par Dreamcatcher le Jeu 17 Avr 2014 - 10:24, édité 1 fois

Dreamcatcher
Actif
Actif

Masculin
Nombre de messages : 678
Age : 43
Localisation : Arles
Date d'inscription : 09/01/2014
Points : 3645

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
1/8  (1/8)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par R39 le Jeu 17 Avr 2014 - 1:41

R39 a écrit:Beau début de montage dreamcatcher.
Le seul RR griffon dans son jus que j'ai eu l'occasion d'admirer de près, était en noir satiné avec certaines petites pièces couleur méta tels certains écrous freinés avec du fil de fer.
Les echappement manquaient à l'appel donc aucune idée de la forme des échappements.
Ceci sous toute réserve, et c'était il y a plus de 20ans.

Bonne continuation.

A+ Philippe.
Désolé pour l'erreur que j'ai commise en parlant du RR griffon, j'avais cru lire spit XIV mais c'est un spit XVI donc évidemment équipé d'un RR merlin et les merlins sont tous noir satiné.
A+ Philippe.

R39
Bavard
Bavard

Masculin
Nombre de messages : 4945
Age : 63
Localisation : Ciney
Date d'inscription : 13/11/2010
Points : 16220

Infos Fighters
Echelle favorite: 1/48
=>: Fighters Group
Montages en cours / Mon stock:
7/32  (7/32)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par BEAGLE le Jeu 17 Avr 2014 - 7:04

Bonjour,

Très beau début de se Sprit !!

J'attend la suite  Wink Wink Wink Wink

BEAGLE
Actif
Actif

Masculin
Nombre de messages : 548
Age : 45
Localisation : Noyarey ISÈRE
Ma photo :
Date d'inscription : 14/10/2010
Points : 1338

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
2/80  (2/80)

http://www.alpescreationsmodelisme.com/

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par Dreamcatcher le Jeu 17 Avr 2014 - 10:24

Merci Beagle !

@R39 : Pas de soucis, tu confirmes les infos que j'ai pu rassembler jusque là.
Une fois les teintes bien sèches, je passerai donc un voile de vernis satiné sur le bloc moteur pour augmenter sa "brillance" et un coup de Matifiant sur les pipes d'échappement.

J'hésite à scratcher quelques détails supplémentaires sur le Merlin car je voudrai présenter le Spitfire capoté d'un coté et ouvert de l'autre mais ce kit n'est pas prévu pour ça... je crains donc qu'en rajoutant des détails sur le moteur, je n'arrive plus à le faire tenir sous les capotages.

Je pense que maintenant il faut que je passe à la peinture de la structure du bâti moteur et de la cloison pare-feu pour pouvoir me faire une idée plus précise de ce qui sera faisable... ou pas. Ce sera sans doute pour la semaine prochaine, si tout va bien.

Bons montages à vous !


Dreamcatcher
Actif
Actif

Masculin
Nombre de messages : 678
Age : 43
Localisation : Arles
Date d'inscription : 09/01/2014
Points : 3645

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
1/8  (1/8)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par Dreamcatcher le Ven 18 Avr 2014 - 10:34

Micro update avant le départ pour le long week-end Pascal :

Hier soir j'ai juste eu le temps de passer un petit coup de "Cockpit green" sur l'intérieur du fuselage, la cloison pare-feu et les pièces du bâti-moteur avant de boucler les valises. Rien, d'extra-ordinaire, je le poste juste pour le coté "pas à pas" du montage :


Bon long week end à vous !



Dreamcatcher
Actif
Actif

Masculin
Nombre de messages : 678
Age : 43
Localisation : Arles
Date d'inscription : 09/01/2014
Points : 3645

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
1/8  (1/8)

Revenir en haut Aller en bas

Terminé Re: Spitfire Mk.XVI 1:48 - Revell 04661

Message par Dreamcatcher le Ven 25 Avr 2014 - 22:14

Bonsoir à tous,

Me voilà de retour sur le Spit.

Comme je voulais un peu avancer, je n'ai eu d'autre choix que de passer beaucoup de temps à mastiquer et poncer...
Petit constat en effet :  Si, vous aussi, vous souhaitez monter cette maquette, vérifiez que votre tube de mastic est bien plein et que vous ne manquez pas de papier de verre car la grande majorité des pièces souffrent de marques circulaires de moulage et de préférence sur les faces visibles.
Sur certaines pièces, j'en ai compté jusqu'à 4 !!

Voilà une partie du mastiquage que j'ai fait pour pouvoir avancer :

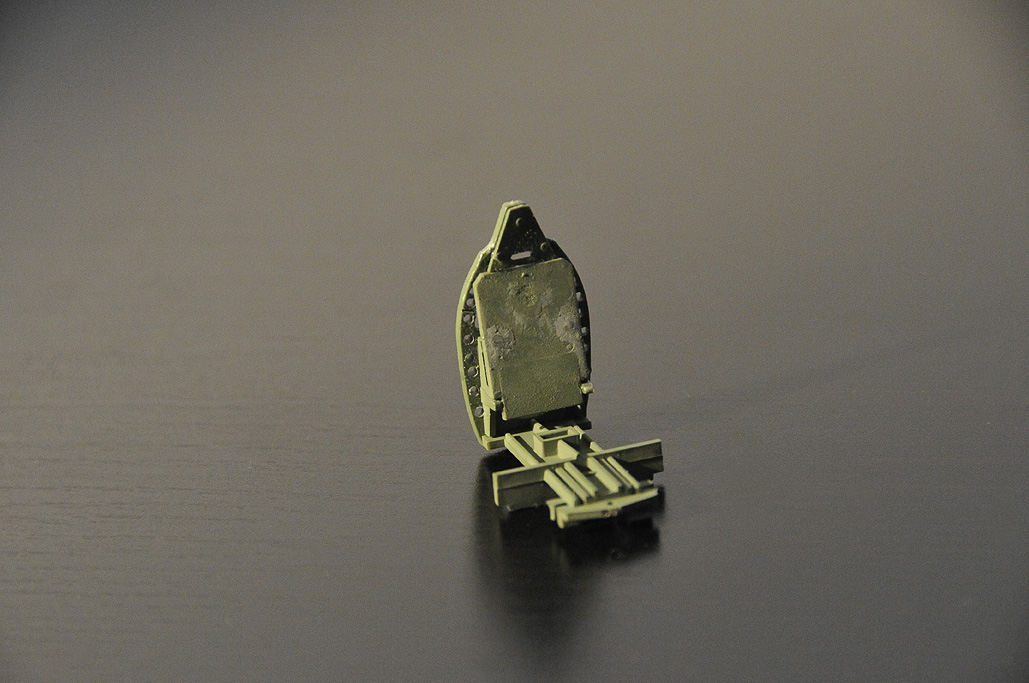

Le cadre de support de siège a nécessité de boucher un de ces "trous" situé en haut à gauhe, près de l'endroit où se fixe la plaque de blindage dorsal.
Une fois la plaque en place, les deux orifices servant à la fixer au cadre sont trop visibles => mastic + ponçage et... Peinture à refaire...


Le montage du Bâti-moteur n'est pas aisé car il est composé de trois parties à coller ensemble "dans le vide" (rien le permet de caler facilement les pièces au bon angle).

Comme je voudrai pouvoir présenter le Spitfire avec seulement les capotages moteur de gauche enlevés, il a fallu reprendre l'ajustage de quelques pièces et surtout travailler rapidement une fois la colle déposée pour arriver à tout assembler "en l'air" mais également de tout aligner en vérifiant bien que le moteur se loge parfaitement à sa place dans le fuselage.
Pas simple... mais ça reste faisable.

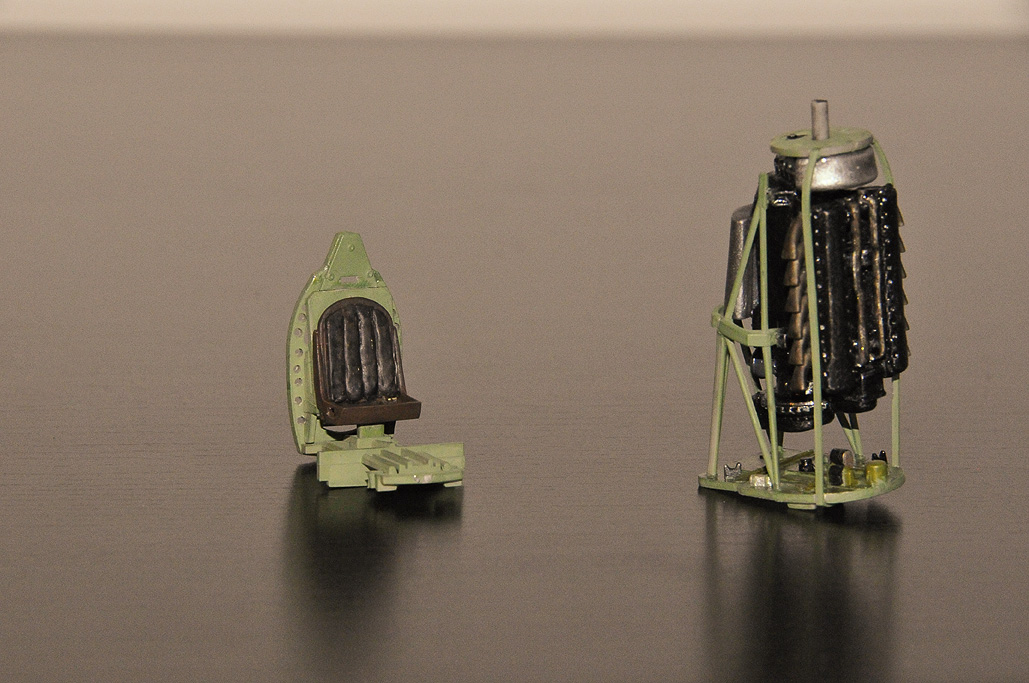

Le coussin du dossier du siège n'étant pas fourni dans le kit il a été confectionné à l'aide de Patafix mise en forme puis peinte et les barres supérieures du bâti-moteur ont été mises en place une fois la colle bien sèche.
