1/48 YF23 Black Widow II
par rom1 le Dim 3 Mai 2015 - 19:37
Bonsoir!
Me revoilou avec un montage détente!

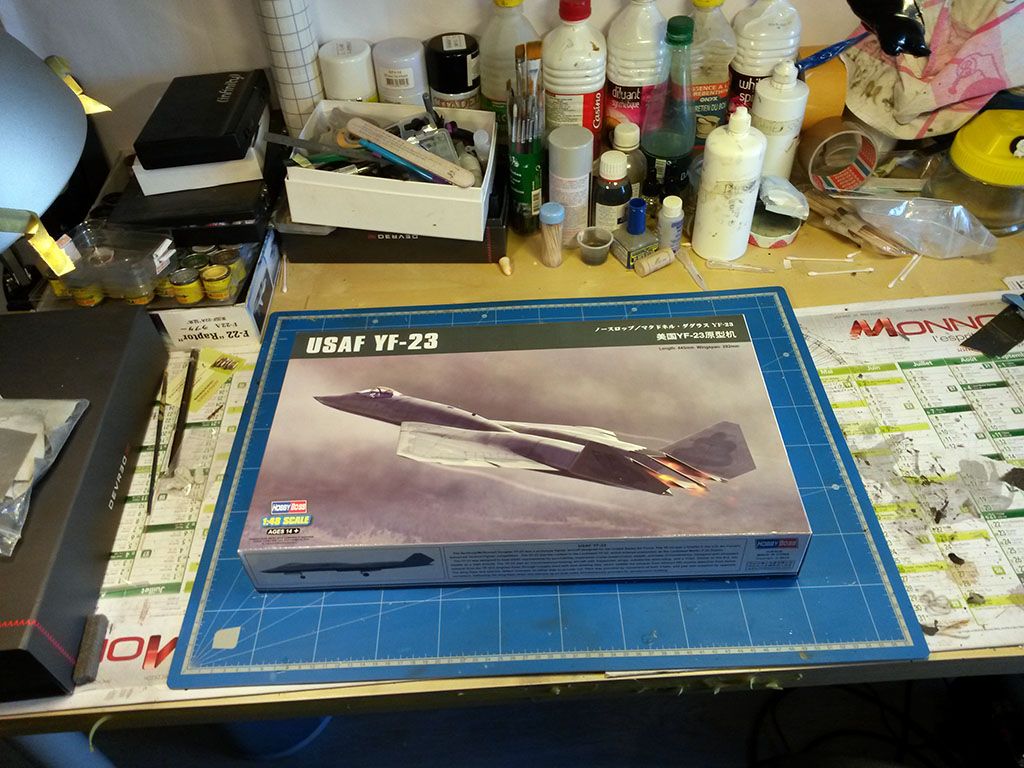

Il s'agit donc du YF23 au 1/48 de chez Hobbyboss. Moins d'une centaine de pièce et une découpe simple.

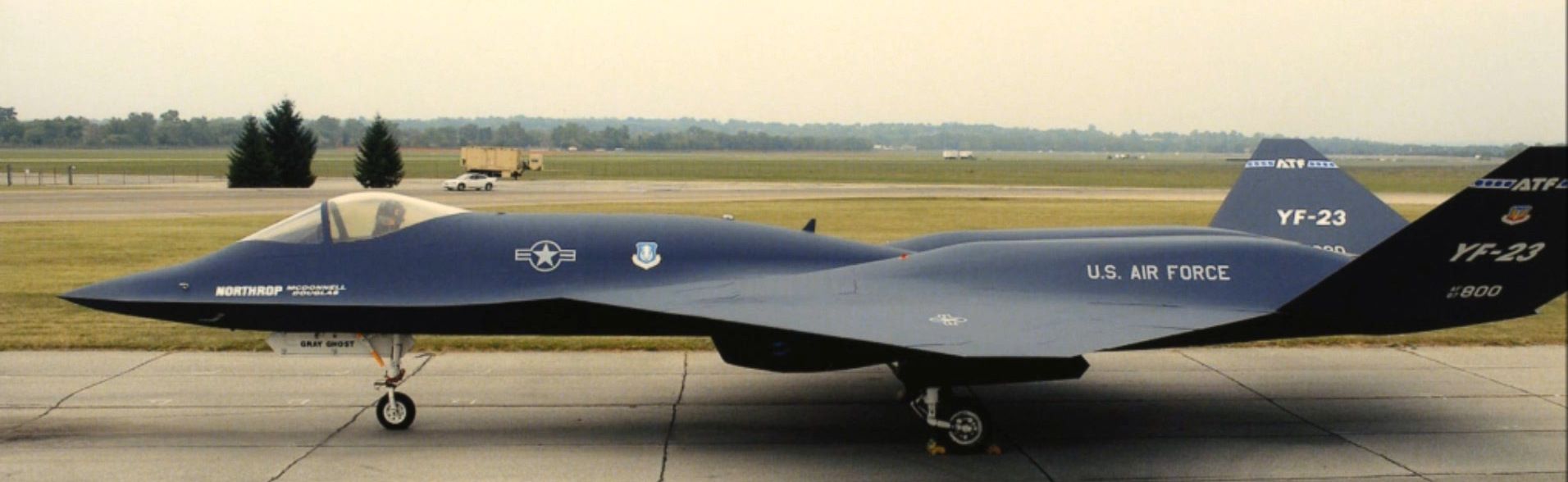

Cette machine aux formes improbables est en fait le challenger malheureux du YF22 (puis F22).
Allez on attaque!

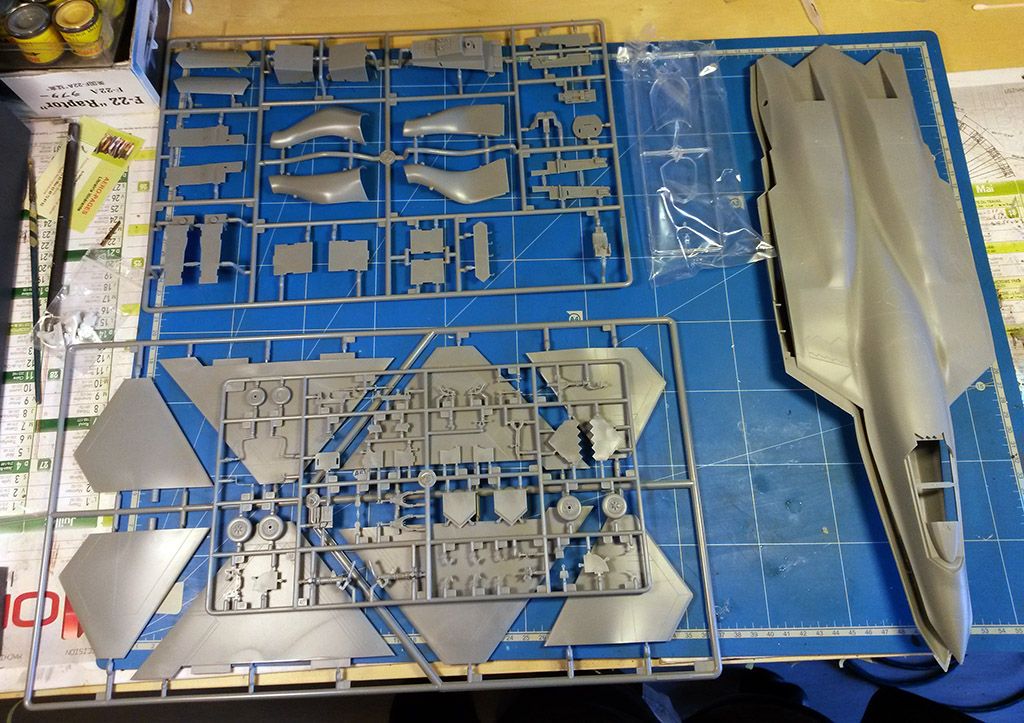

En fait, on a 3 grappes, 2 demi fuselage et la verrière:

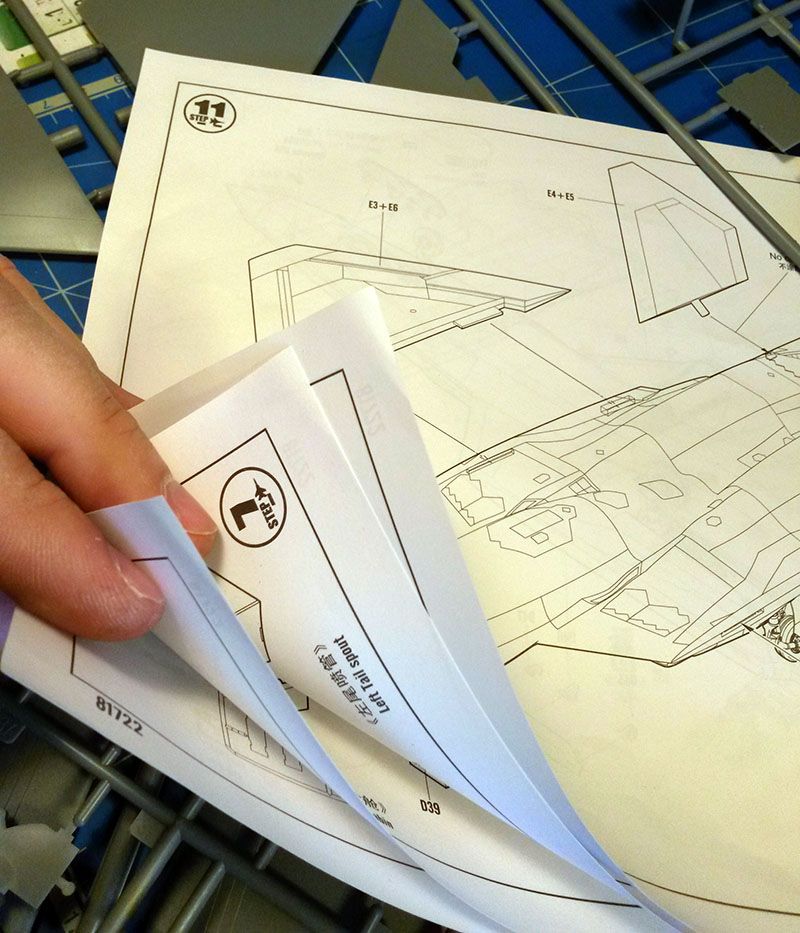

La notice?? 4 feuilles, 11 étapes

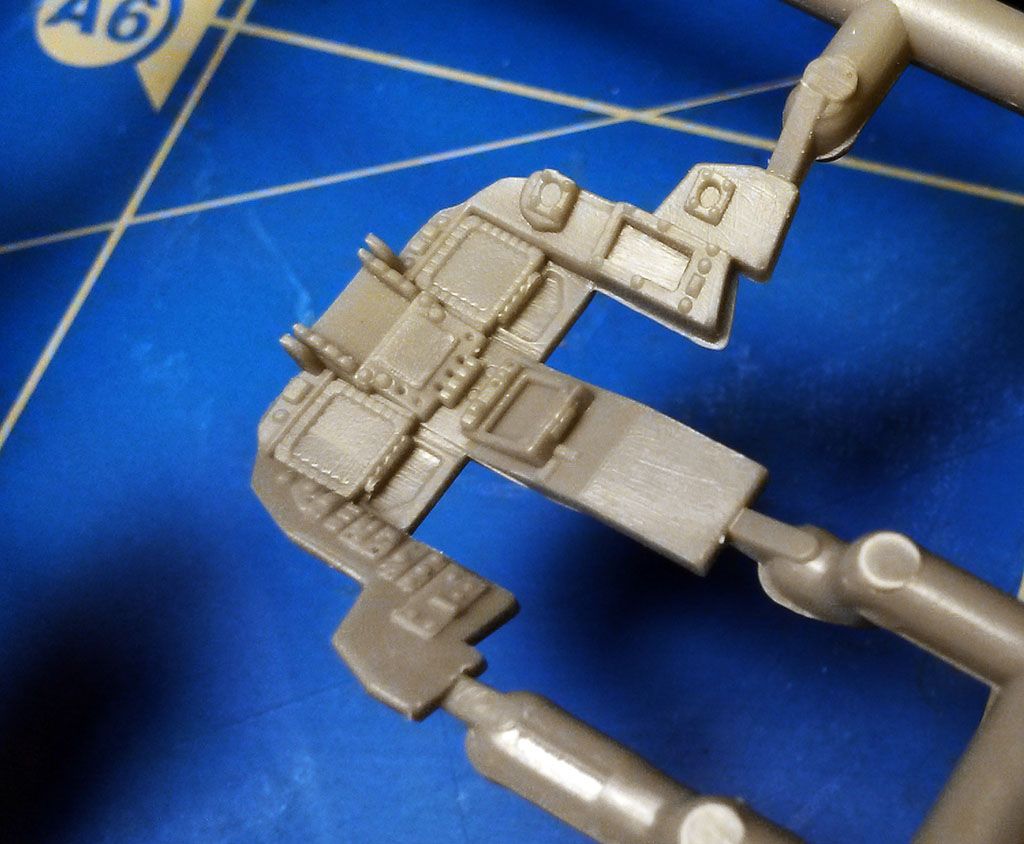

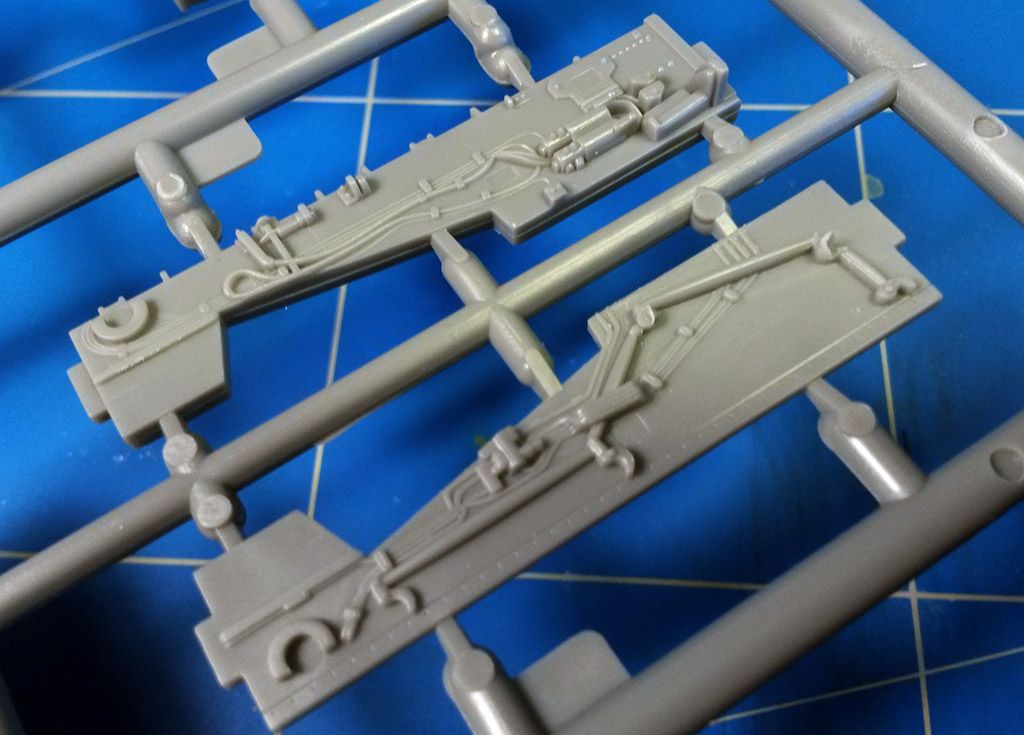

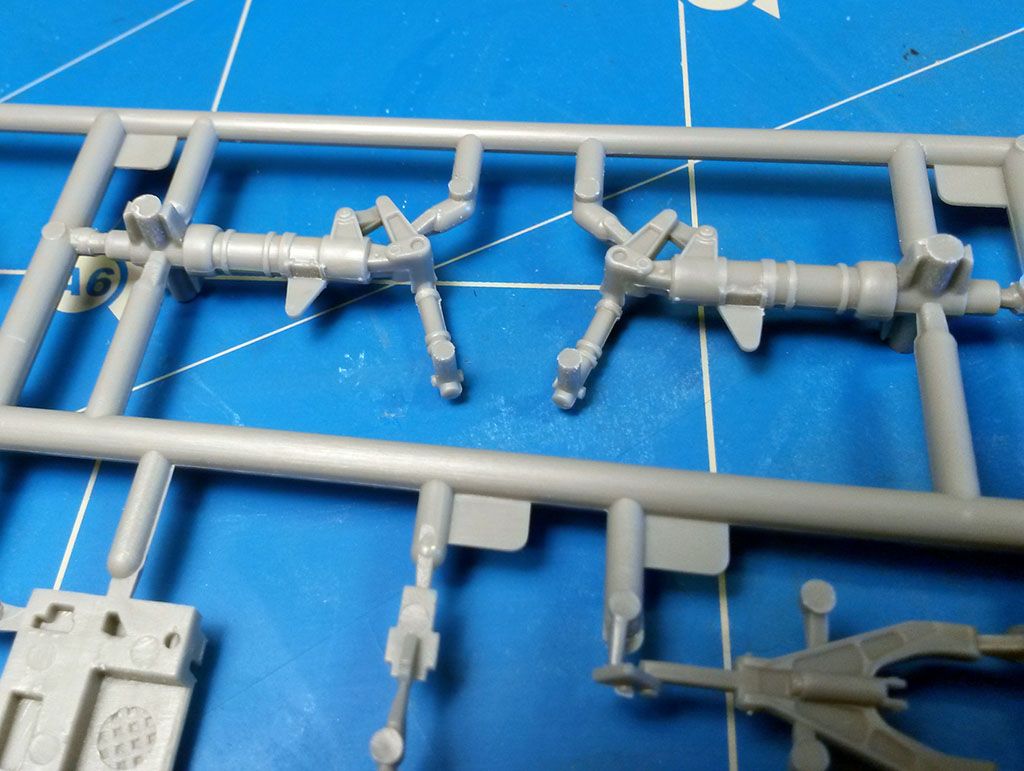

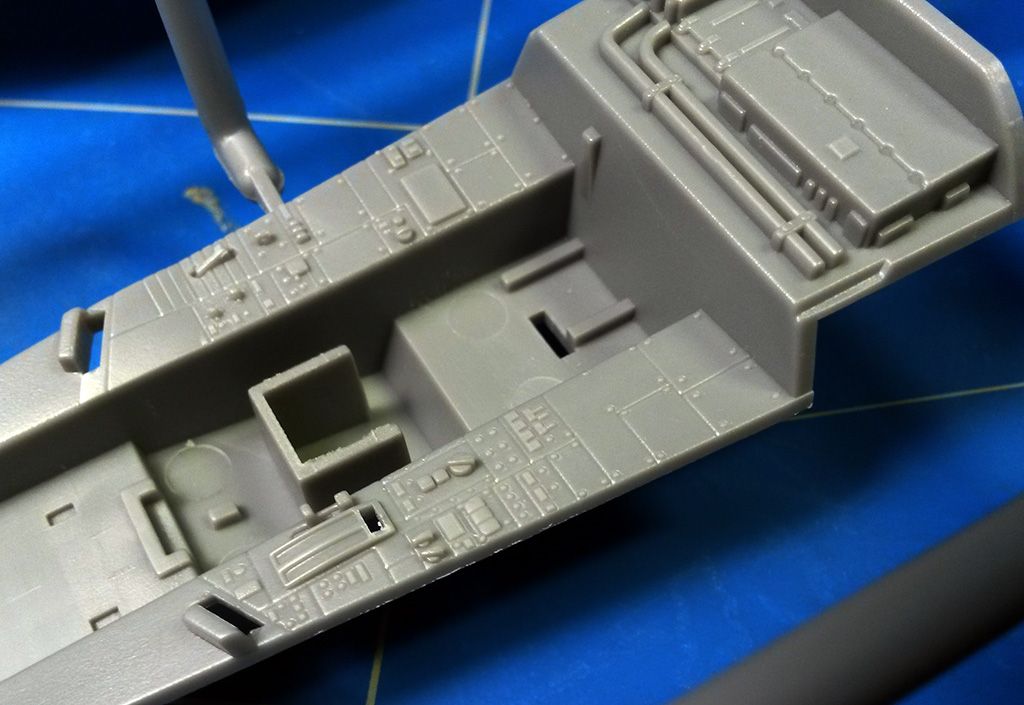

Les détails sont tout de même au rendez vous:
J'ai commencé par les surfaces.

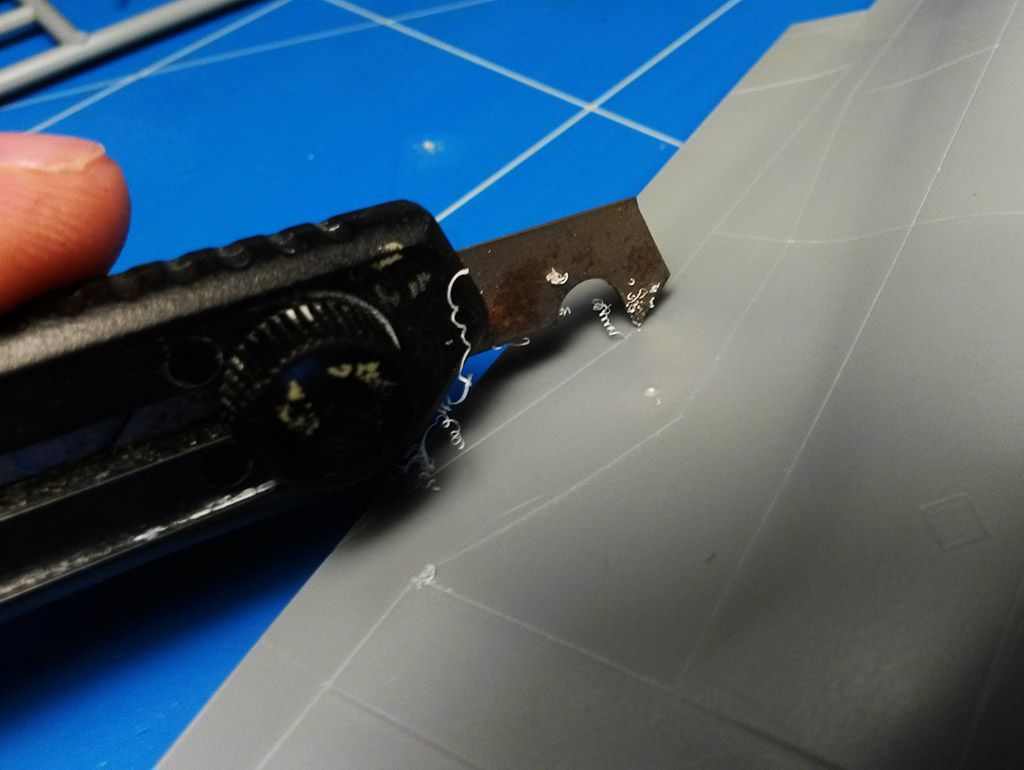

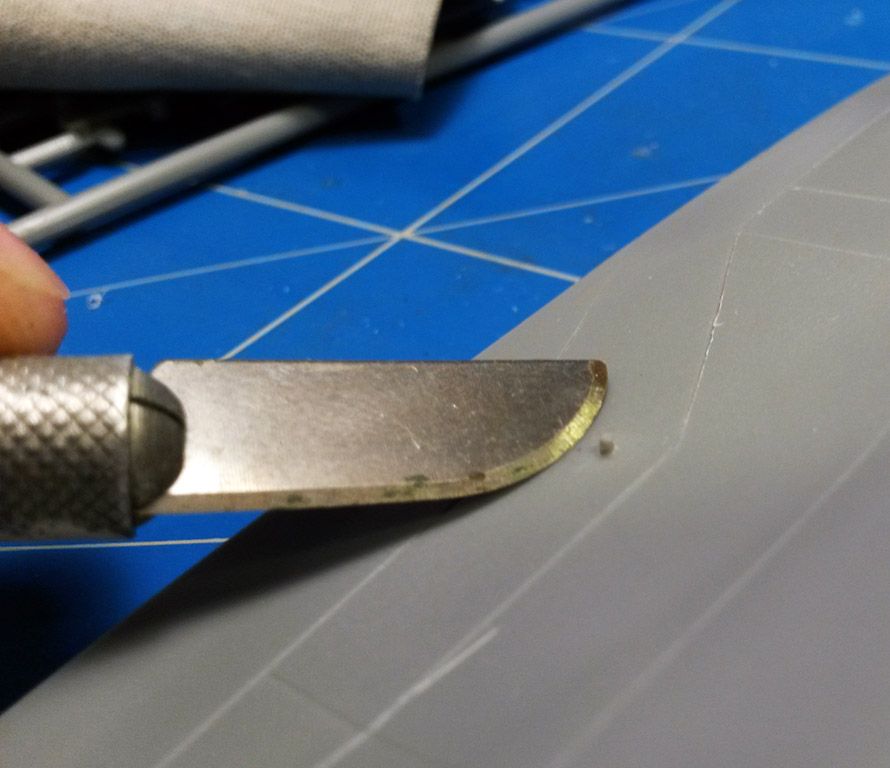

On retire à la lame ronde les tétons d'injection:
Les lignes sont assez discrètes. Je les ais repassées aux scriber Tamiya:

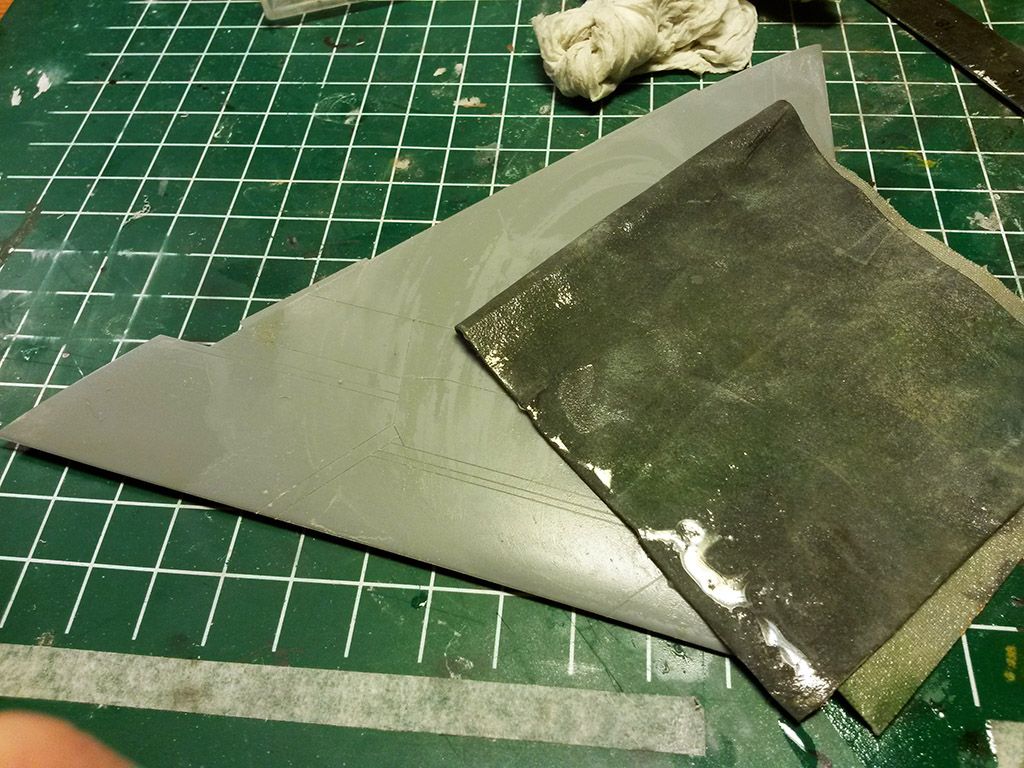

Et les surfaces sont un poil granuleuses. Donc un coup de P600 à l'eau puis Micromesh 1800:
Ca c'est pour la première petite soirée de taf.
Pour la deuxième on enchaine avec çà:
Dégrappage et assemblage de ce qui peut l'être: cockpit, baies, trains, ailes et gouvernes.
En fait on a que çà à faire..

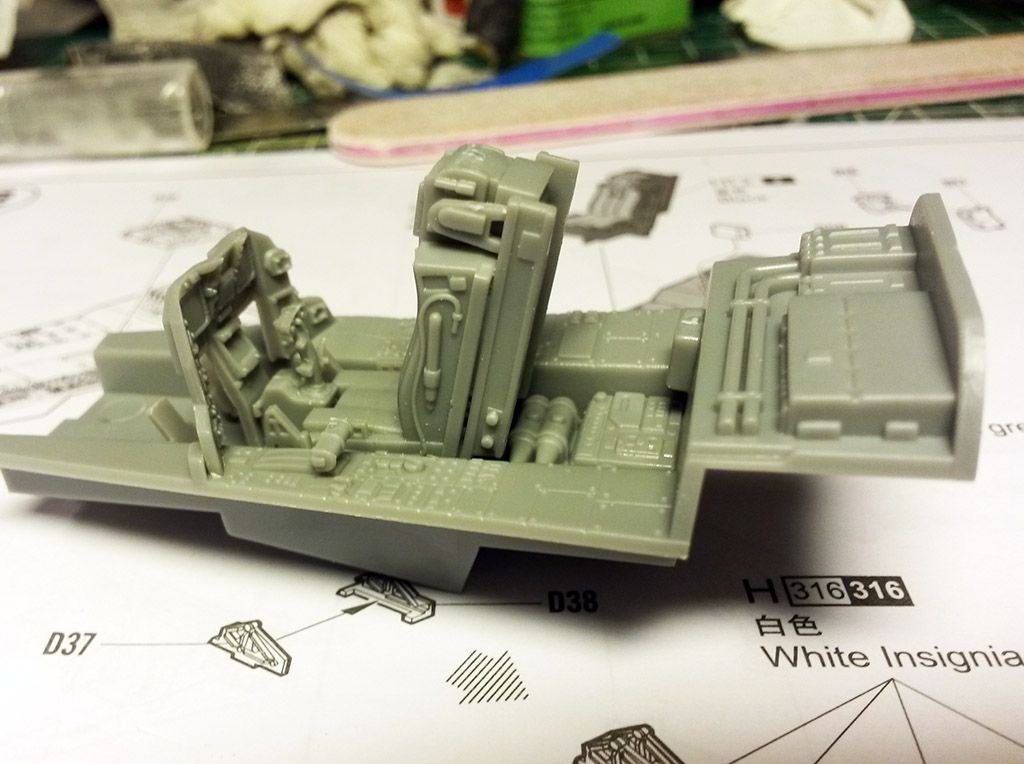

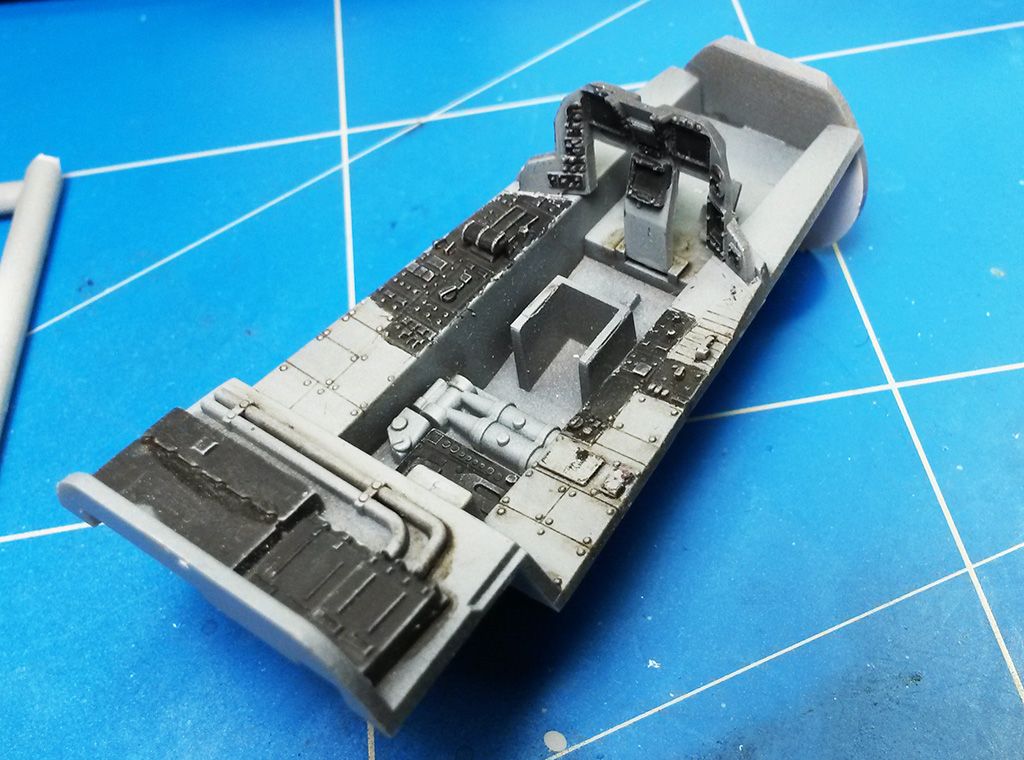

Une vue du pit:

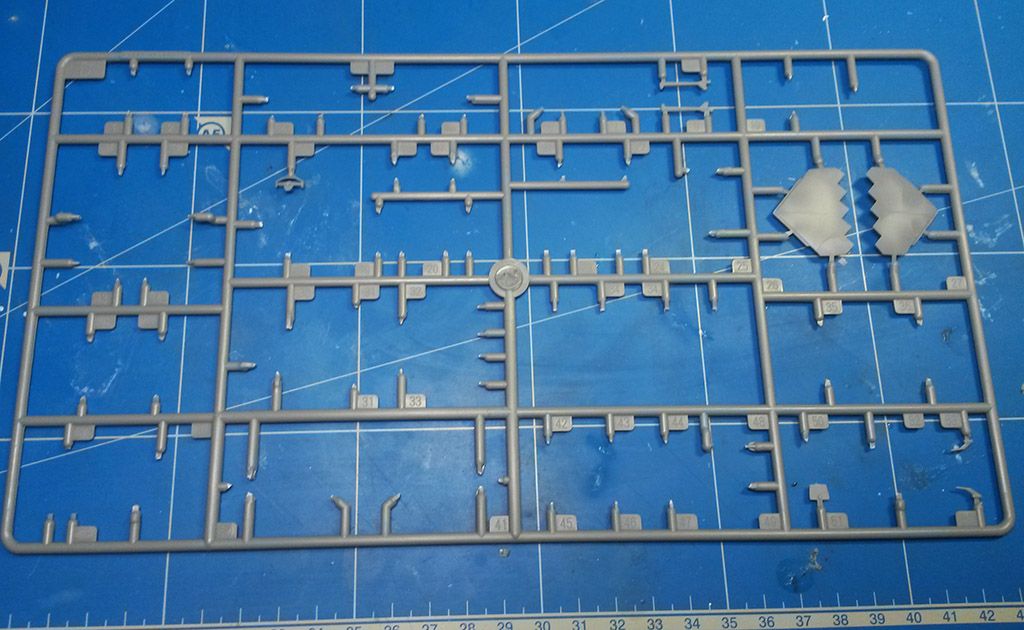

On se retrouve plus qu'avec une paire de pièces restantes après cette deuxieme soirée:

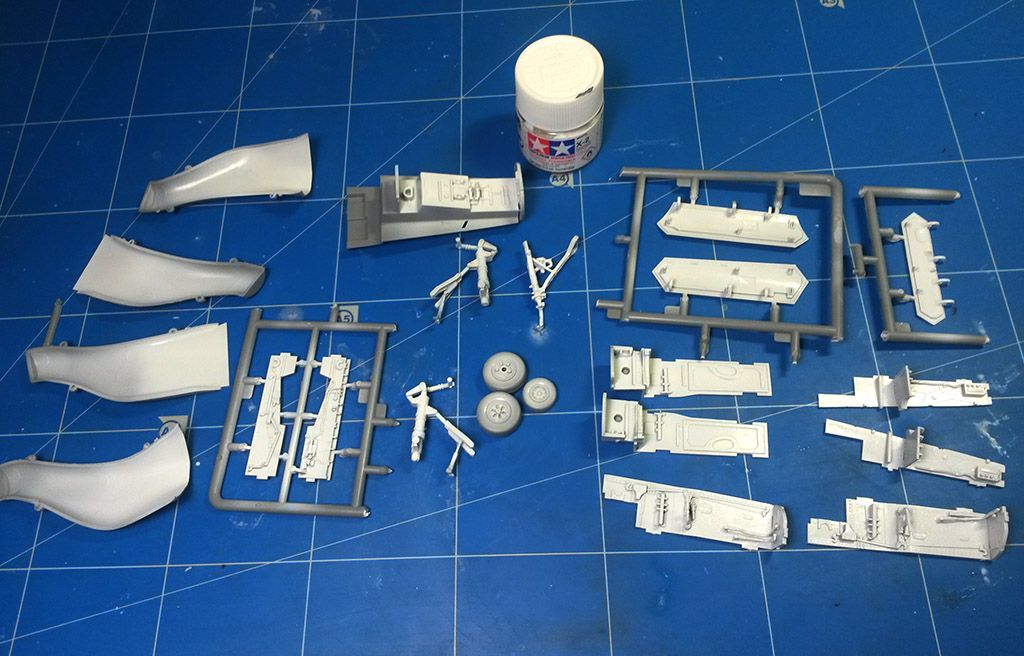

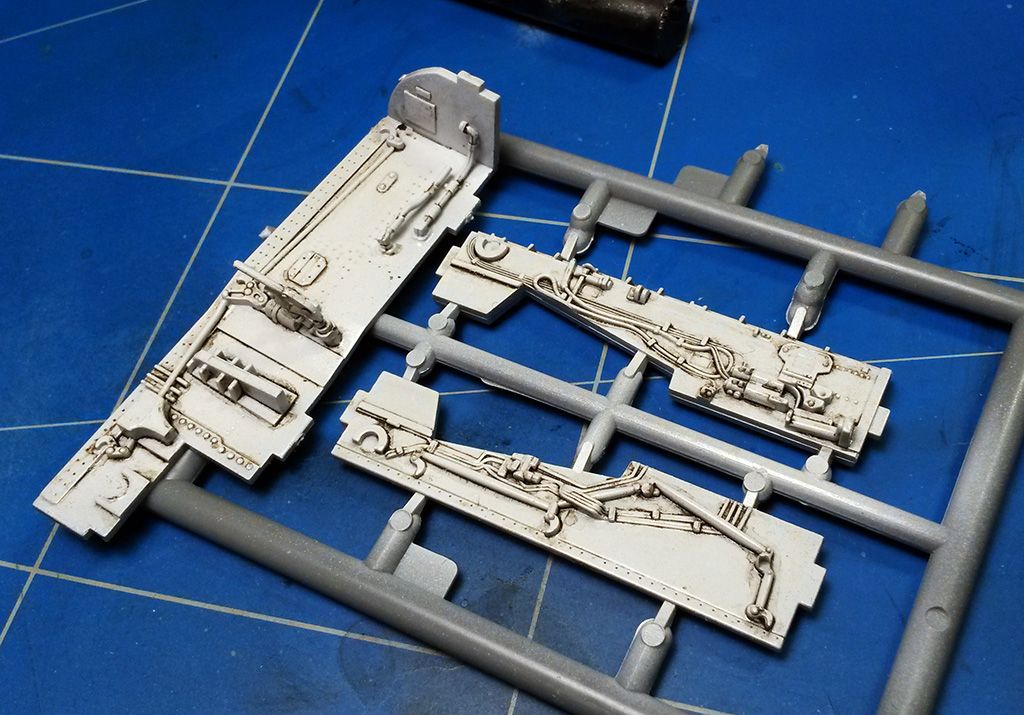

et on peut peindre en blanc les pièces internes:

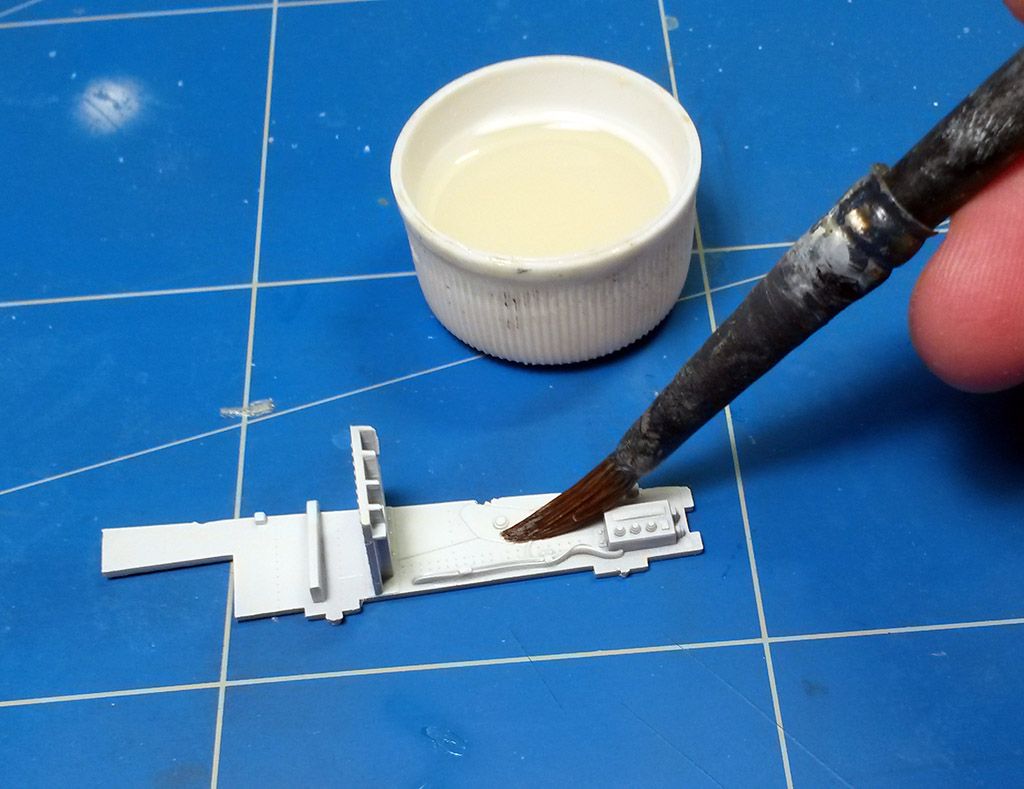

Ensuite on passe une bonne couche de Klir au pinceau:
Après une bonne journée de séchage, je prépare un jus à l'huile sépia dilué au white spirit.

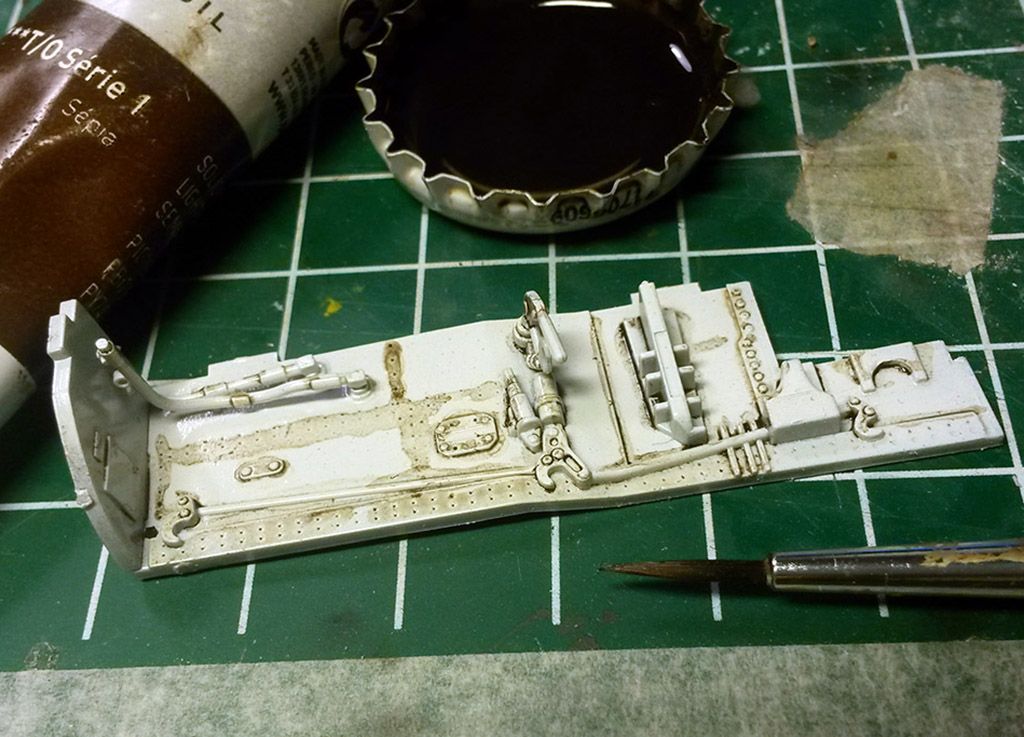

Le jus est appliqué au pinceau fin dans les creux:
Après quelques dizaines de minutes de séchage, le jus et essuyé au coton tige très légèrement imbibé de solvant:
Après quelques repiques noir et alu aux peintures acryliques, on peut assembler les baies:

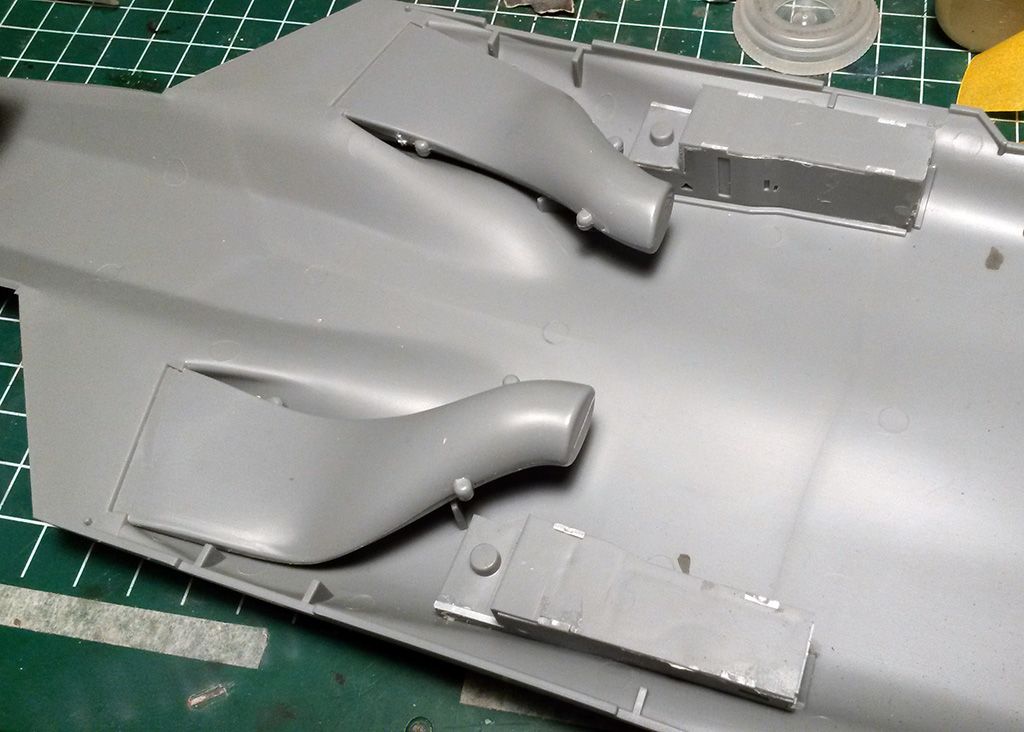

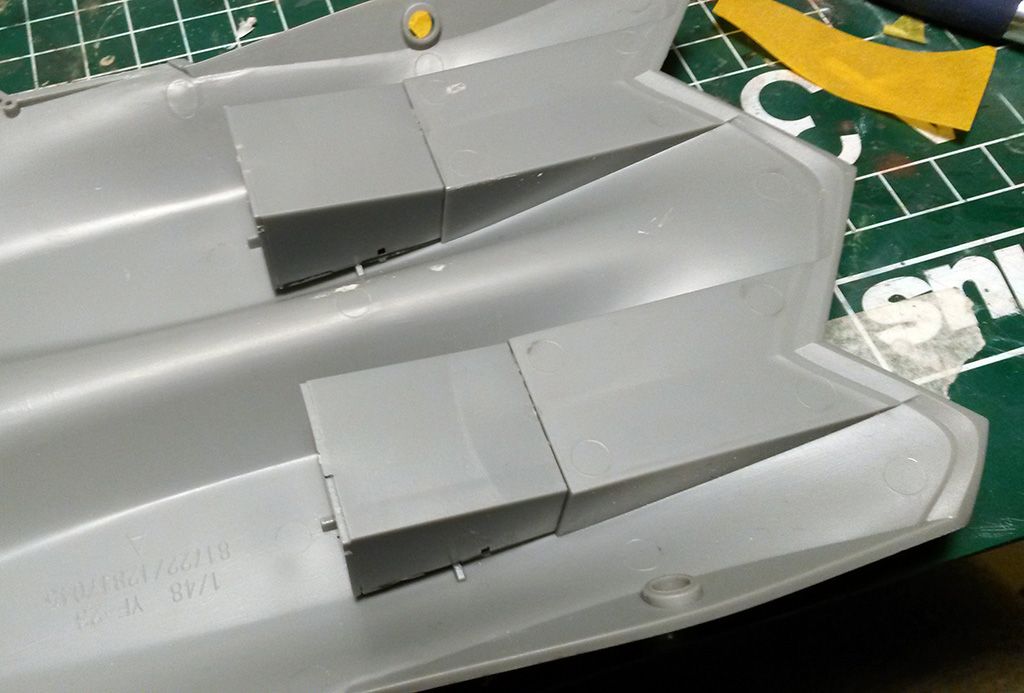

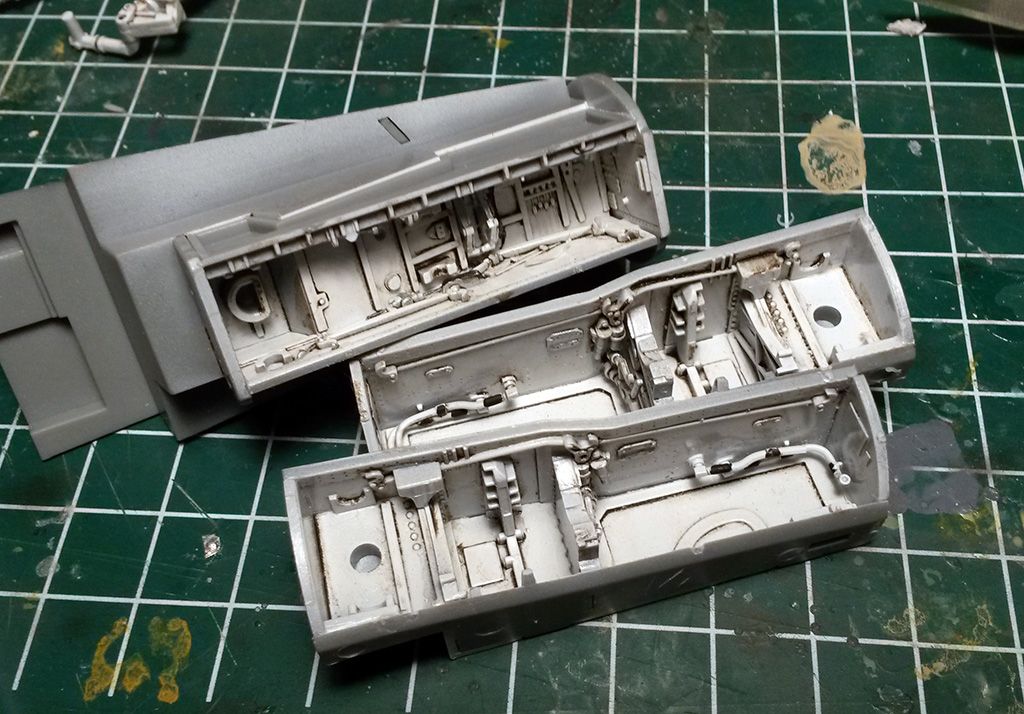

Dans la foulée, les entrées d'air et les baies sont collées dans le fuselage:
Ainsi que les fonds de tuyères:
On peut passer au cockpit.
Déjà, je passe une couche de noir pneu Gunze H77:

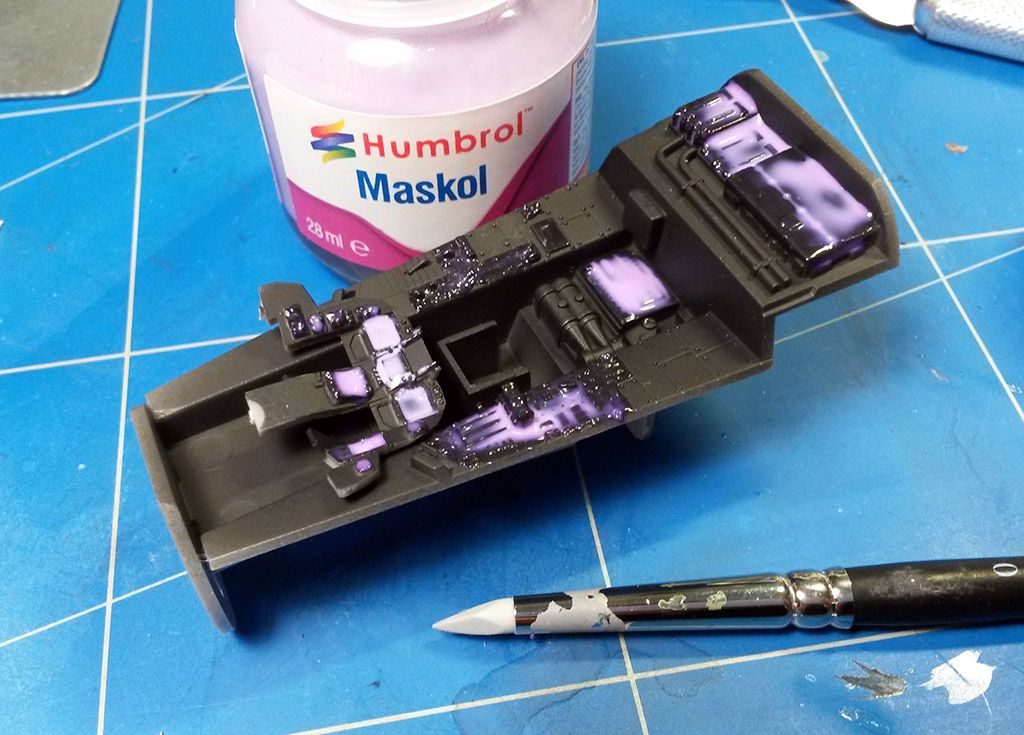

Les consoles devant rester noires sont maquées au Maskol:
Puis je passe un voile de gris:

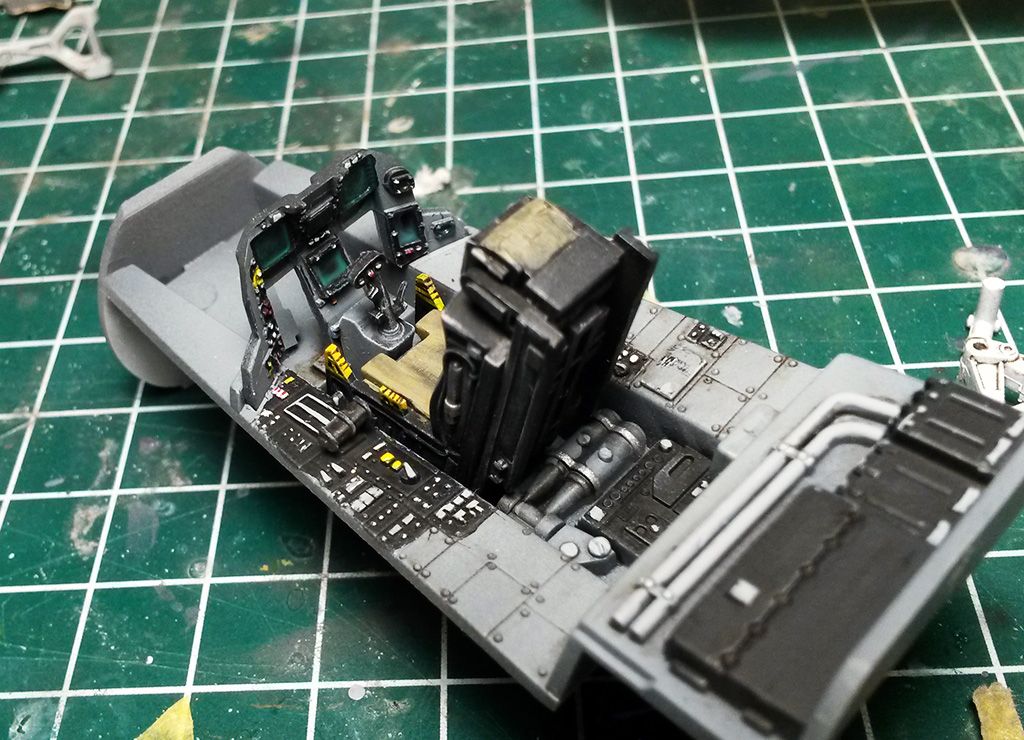

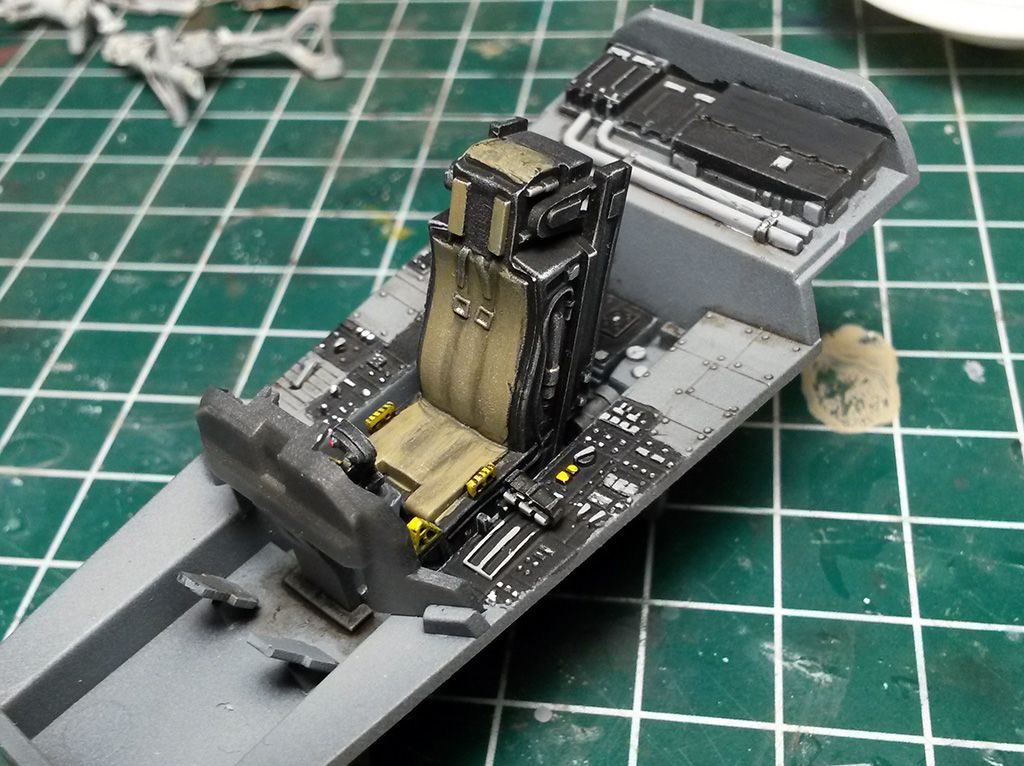

Après démasquage, on peut passer un jus sépia et appliquer un brossage à sec gris clair:

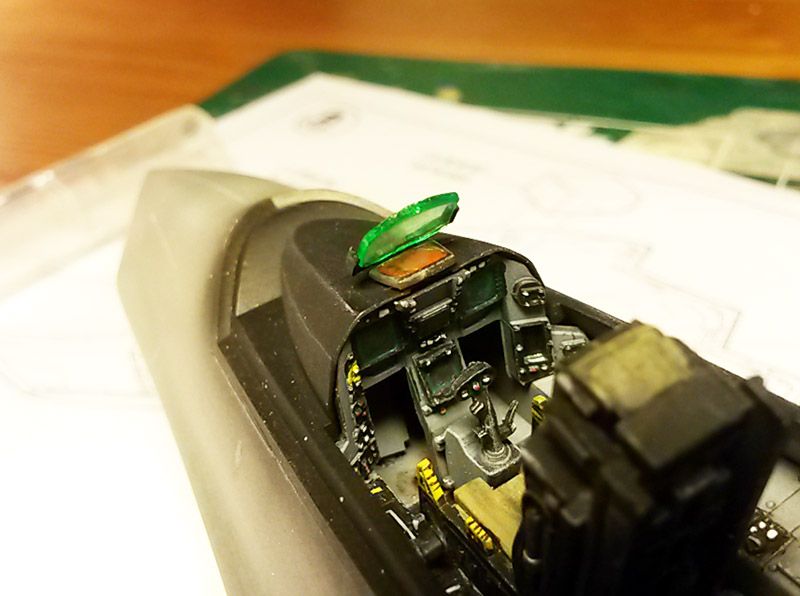

On peut ensuite repiquer les boutons en blanc, jaune rouge à l'aide de peinture acrylique et d'un pinceau fin:
Le cockpit et la baie de train avant ne forment qu'un seul et même sous ensemble.
On peut donc le mettre en place dans le fuselage.
Le nez est lesté avec du plomb de chasse collé dans du double face:

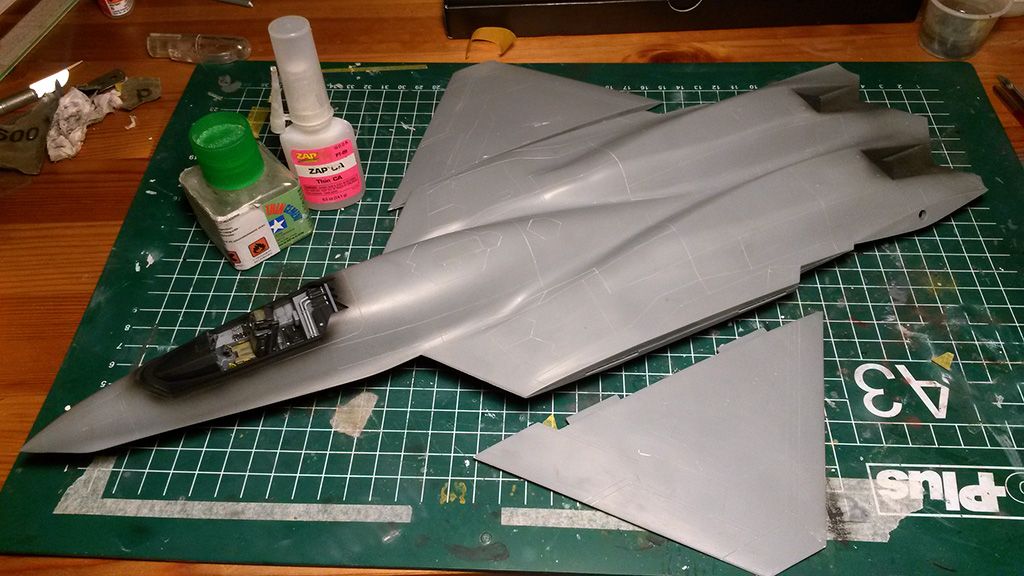

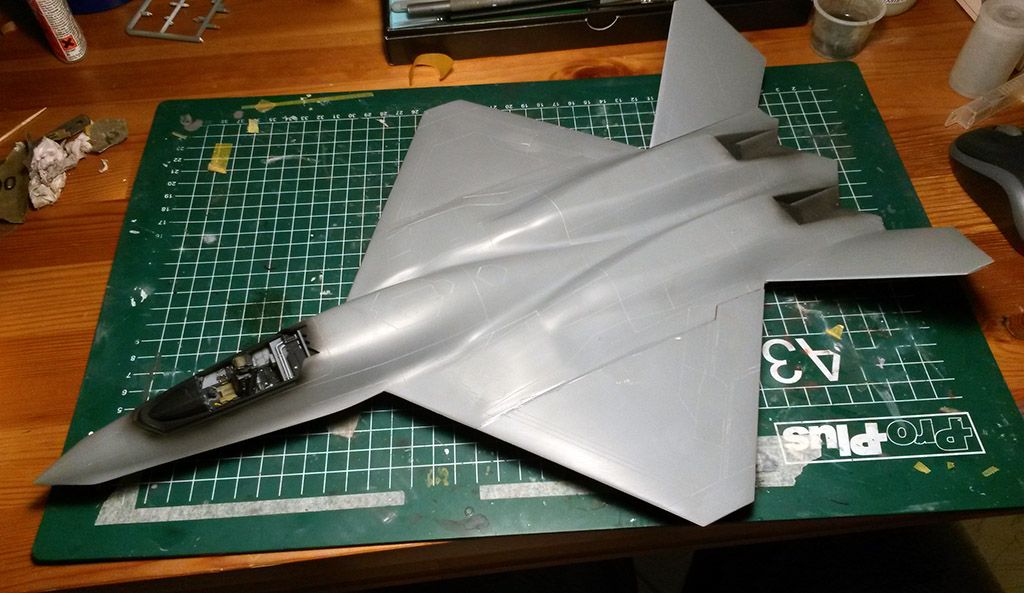

Et on peut alors refermer la bête!
opération sans problème!
On enchaîne avec les ailes:

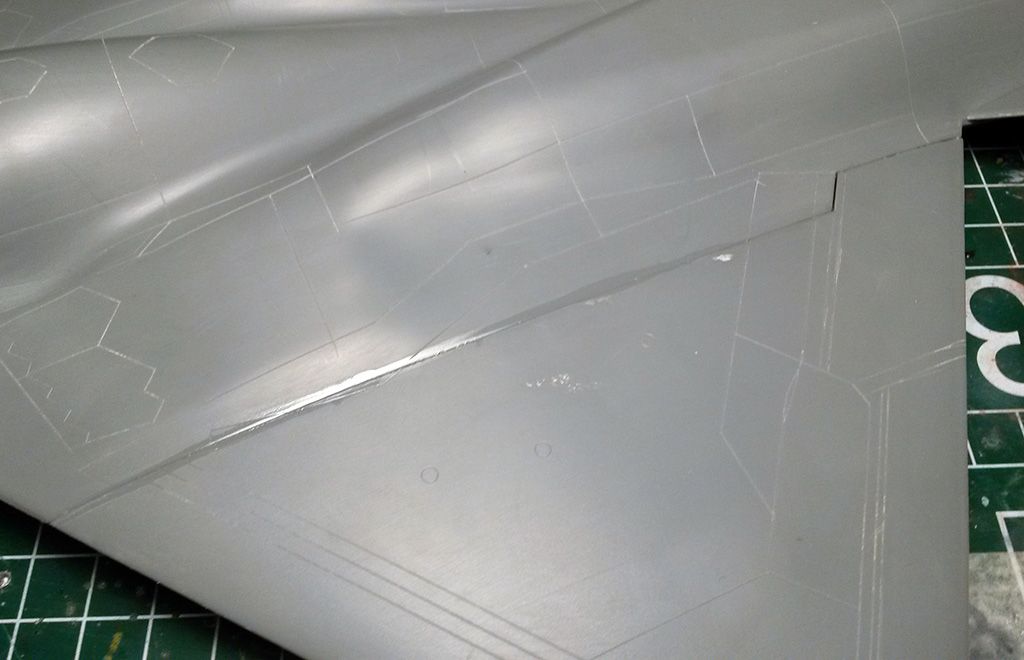

les joints du dessus sont top:

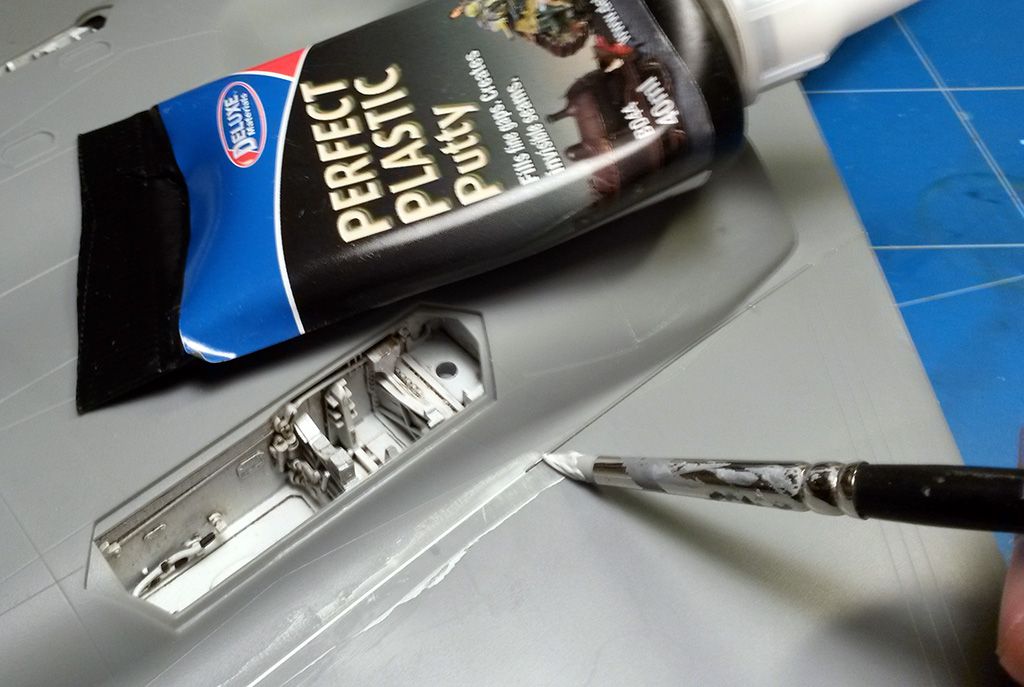

Juste un petit joint à combler au Perfect Putty lisser à l'eau:
Voilà voilà!
on montage sans embûche. On va pouvoir rapidement passer à la peinture après avoir fini les trains et refermer le cockpit.
A très vite!
Romain
A+
Me revoilou avec un montage détente!
Il s'agit donc du YF23 au 1/48 de chez Hobbyboss. Moins d'une centaine de pièce et une découpe simple.
Cette machine aux formes improbables est en fait le challenger malheureux du YF22 (puis F22).
Allez on attaque!
En fait, on a 3 grappes, 2 demi fuselage et la verrière:
La notice?? 4 feuilles, 11 étapes
Les détails sont tout de même au rendez vous:
J'ai commencé par les surfaces.
On retire à la lame ronde les tétons d'injection:
Les lignes sont assez discrètes. Je les ais repassées aux scriber Tamiya:
Et les surfaces sont un poil granuleuses. Donc un coup de P600 à l'eau puis Micromesh 1800:
Ca c'est pour la première petite soirée de taf.
Pour la deuxième on enchaine avec çà:
Dégrappage et assemblage de ce qui peut l'être: cockpit, baies, trains, ailes et gouvernes.
En fait on a que çà à faire..
Une vue du pit:
On se retrouve plus qu'avec une paire de pièces restantes après cette deuxieme soirée:
et on peut peindre en blanc les pièces internes:
Ensuite on passe une bonne couche de Klir au pinceau:
Après une bonne journée de séchage, je prépare un jus à l'huile sépia dilué au white spirit.
Le jus est appliqué au pinceau fin dans les creux:
Après quelques dizaines de minutes de séchage, le jus et essuyé au coton tige très légèrement imbibé de solvant:
Après quelques repiques noir et alu aux peintures acryliques, on peut assembler les baies:
Dans la foulée, les entrées d'air et les baies sont collées dans le fuselage:
Ainsi que les fonds de tuyères:
On peut passer au cockpit.
Déjà, je passe une couche de noir pneu Gunze H77:
Les consoles devant rester noires sont maquées au Maskol:
Puis je passe un voile de gris:
Après démasquage, on peut passer un jus sépia et appliquer un brossage à sec gris clair:
On peut ensuite repiquer les boutons en blanc, jaune rouge à l'aide de peinture acrylique et d'un pinceau fin:
Le cockpit et la baie de train avant ne forment qu'un seul et même sous ensemble.
On peut donc le mettre en place dans le fuselage.
Le nez est lesté avec du plomb de chasse collé dans du double face:
Et on peut alors refermer la bête!
opération sans problème!
On enchaîne avec les ailes:
les joints du dessus sont top:
Juste un petit joint à combler au Perfect Putty lisser à l'eau:
Voilà voilà!
on montage sans embûche. On va pouvoir rapidement passer à la peinture après avoir fini les trains et refermer le cockpit.
A très vite!
Romain
A+
Dernière édition par rom1 le Lun 1 Juin 2015 - 10:55, édité 1 fois
rom1- Pilote
-
Nombre de messages : 6131
Age : 32
Localisation : Dijon
Date d'inscription : 05/08/2007
Points : 12778
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
(1/0)
Re: 1/48 YF23 Black Widow II
par Invité le Dim 3 Mai 2015 - 19:53
vivement la patine .... tu vas faire comme sur ton B1 ????
Invité- Invité
Re: 1/48 YF23 Black Widow II
par b-one le Dim 3 Mai 2015 - 19:54
Là ça va être du montage hyper express, mais très propre et très joli
b-one- Fighterien éclairé
-
Nombre de messages : 3709
Age : 33
Localisation : Orléans
Date d'inscription : 09/01/2013
Points : 10674
Infos Fighters
Echelle favorite: 1/48
=>: Fighters Group
Montages en cours / Mon stock: (3/34) -
Re: 1/48 YF23 Black Widow II
par rom1 le Dim 3 Mai 2015 - 19:55
Voltige 20 a écrit:vivement la patine .... tu vas faire comme sur ton B1 ????
Ludo!!!! de retour!!! cool de te relire ;^)
en parlant de B1, tu en as un de retard
Du coup, tu peux prendre le temps de finir et nous faire un beau proto pas whatif?
Pour la peinture du YF23 je vais faire comme celui de Sharko: primaire noir et remplissage en gris.
rom1- Pilote
-
Nombre de messages : 6131
Age : 32
Localisation : Dijon
Date d'inscription : 05/08/2007
Points : 12778
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (1/0)
Re: 1/48 YF23 Black Widow II
par pfeil33 le Dim 3 Mai 2015 - 19:59
Beau début, tu en es déjà à la peinture, bon courage pour la suite :thumleft:
pfeil33- Fighterien éclairé
-
Nombre de messages : 3742
Age : 43
Localisation : Bordeaux
Date d'inscription : 09/09/2009
Points : 8940
Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock: (4/4)
Re: 1/48 YF23 Black Widow II
par Remmert de Bruin le Dim 3 Mai 2015 - 20:38
Ah ben mince, va falloir que je mette mon Macchi aussi alors.
Bon montage Romain.
Bon montage Romain.
_________________
A+ Remmert
http://freherflywarbirds.forumactif.org/
"Life's tough, it's even tougher when your stupid" from Sands of Iwo Jima
“Diplomacy is the art of saying ‘nice doggie’ until you can find a rock.” Will Rogers
Remmert de Bruin- Pilote
-
Nombre de messages : 21000
Age : 52
Localisation : Haarlem Pays-Bas / Vauclaix Niévre
Date d'inscription : 19/08/2009
Points : 44314
Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock: (2/150)
Re: 1/48 YF23 Black Widow II
par cautain le Dim 3 Mai 2015 - 20:43
Ya copyright sur le bureau en bordel!!!!
Chouette!
fonce à la peinture!
Chouette!
fonce à la peinture!
cautain- Fighterien confirmé
-
Nombre de messages : 1583
Age : 37
Localisation : Dijon (21)
Date d'inscription : 02/12/2010
Points : 3604 -
Re: 1/48 YF23 Black Widow II
par frelon94 le Dim 3 Mai 2015 - 20:58
Montage que je vais suivre avec intérêt.
J'attends notamment la phase peinture pour étudier ta technique afin de l'appliquer sur le mien
J'attends notamment la phase peinture pour étudier ta technique afin de l'appliquer sur le mien
frelon94- Fighterien éclairé
-
Nombre de messages : 3567
Age : 48
Localisation : Gradignan (33)/Carcassonne (11)
Date d'inscription : 03/11/2007
Points : 4818
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (1/20)
Re: 1/48 YF23 Black Widow II
par rom1 le Dim 3 Mai 2015 - 20:58
tu déconnes!!!??cautain a écrit:Ya copyright sur le bureau en bordel!!!!
il est rangé la!
rom1- Pilote
-
Nombre de messages : 6131
Age : 32
Localisation : Dijon
Date d'inscription : 05/08/2007
Points : 12778
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (1/0)
Re: 1/48 YF23 Black Widow II
par goose1977 le Dim 3 Mai 2015 - 21:07
magnifique boulot comme toujours bravo
yan
yan
goose1977- Fighterien expert
-
Nombre de messages : 43689
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 138565
Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock: (0/0)
Re: 1/48 YF23 Black Widow II
par Remmert de Bruin le Dim 3 Mai 2015 - 21:24
cautain a écrit:Ya copyright sur le bureau en bordel!!!!
Chouette!
fonce à la peinture!
rom1 a écrit:tu déconnes!!!??cautain a écrit:Ya copyright sur le bureau en bordel!!!!
il est rangé la!
En effet, rien à voir avec le mien, et encore, là c'était à peu près rangé.
_________________
A+ Remmert
http://freherflywarbirds.forumactif.org/
"Life's tough, it's even tougher when your stupid" from Sands of Iwo Jima
“Diplomacy is the art of saying ‘nice doggie’ until you can find a rock.” Will Rogers
Remmert de Bruin- Pilote
-
Nombre de messages : 21000
Age : 52
Localisation : Haarlem Pays-Bas / Vauclaix Niévre
Date d'inscription : 19/08/2009
Points : 44314
Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock: (2/150)
Re: 1/48 YF23 Black Widow II
par Invité le Lun 4 Mai 2015 - 9:21
rom1 a écrit:Voltige 20 a écrit:vivement la patine .... tu vas faire comme sur ton B1 ????
Ludo!!!! de retour!!! cool de te relire ;^)
en parlant de B1, tu en as un de retard
Du coup, tu peux prendre le temps de finir et nous faire un beau proto pas whatif?
Pour la peinture du YF23 je vais faire comme celui de Sharko: primaire noir et remplissage en gris.
merci romain content aussi d'etre de retour .... pour le B1 revell va le re sortir donc j'ai la planche de décalques que je cherche ....lol
sinon je pensais bizen que tu allais utiliser cette méthode de patine ... hate de voir tout ça ....
Invité- Invité
Re: 1/48 YF23 Black Widow II
par CORSI le Lun 4 Mai 2015 - 13:07
rom1 a écrit:
Les détails sont tout de même au rendez vous:
Le fait est que lorsque je regarde ceux du cokpit et des baies de trains, je suis sur le c... !
Très beau travail, et il est original ce montage en plus ! Pas courant le YF-23 ...
CORSI- Plus belle maquette de FIGHTERS 2011
-
Nombre de messages : 4181
Age : 45
Localisation : BASTIA
Date d'inscription : 11/06/2008
Points : 5516
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS group
Montages en cours / Mon stock: (1/80)
Re: 1/48 YF23 Black Widow II
par basket le Lun 4 Mai 2015 - 23:14
Mazette !
Superbe , rapide, net et sans bavure ... m'énerve le Romain
Superbe , rapide, net et sans bavure ... m'énerve le Romain
basket- Fighterien éclairé
- Nombre de messages : 4887
Age : 52
Localisation : Marseille
Date d'inscription : 21/06/2012
Points : 10085
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (1/37)
Re: 1/48 YF23 Black Widow II
par emeric35 le Mar 5 Mai 2015 - 3:01
Superbe Romain, et ton montage est très instructif !!! Hâte de voir la peinture !!!
emeric35- Fighterien averti
-
Nombre de messages : 540
Age : 40
Localisation : Saint-Malo, Bretagne
Date d'inscription : 15/04/2013
Points : 2123
Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock: (2/20)
Re: 1/48 YF23 Black Widow II
par rom1 le Jeu 14 Mai 2015 - 15:34
Hello!

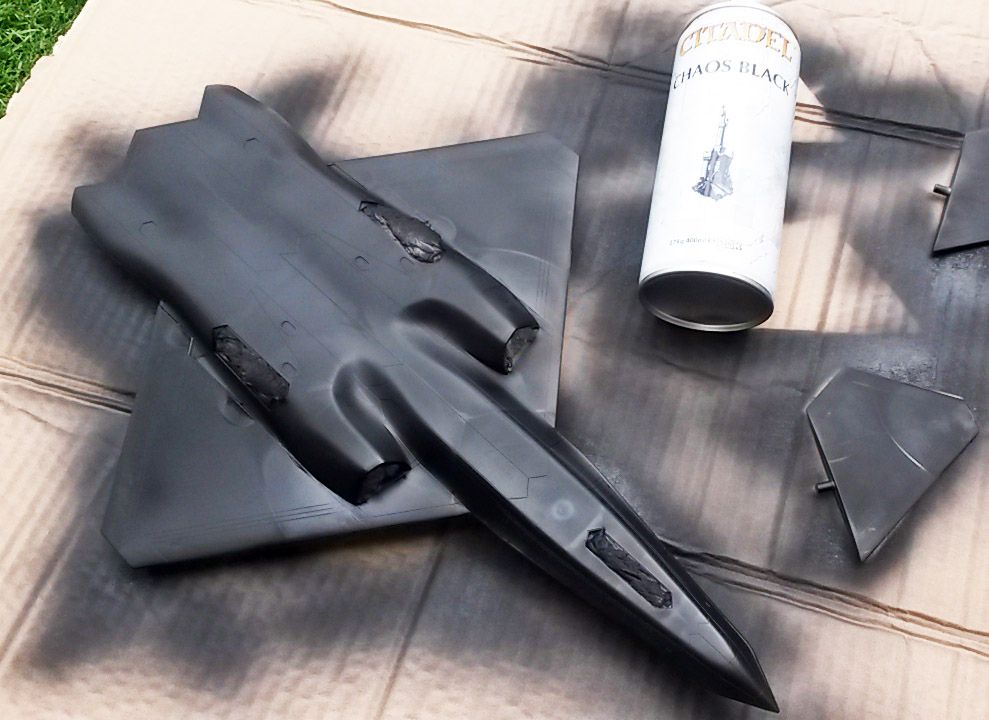

La bestiole avance doucement...

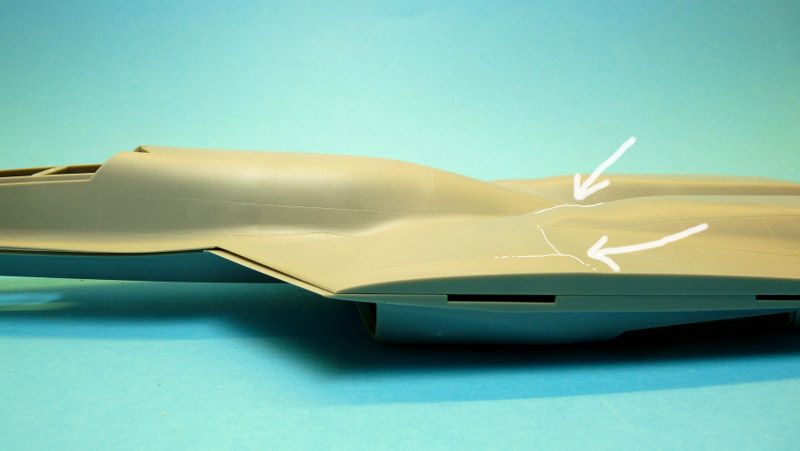

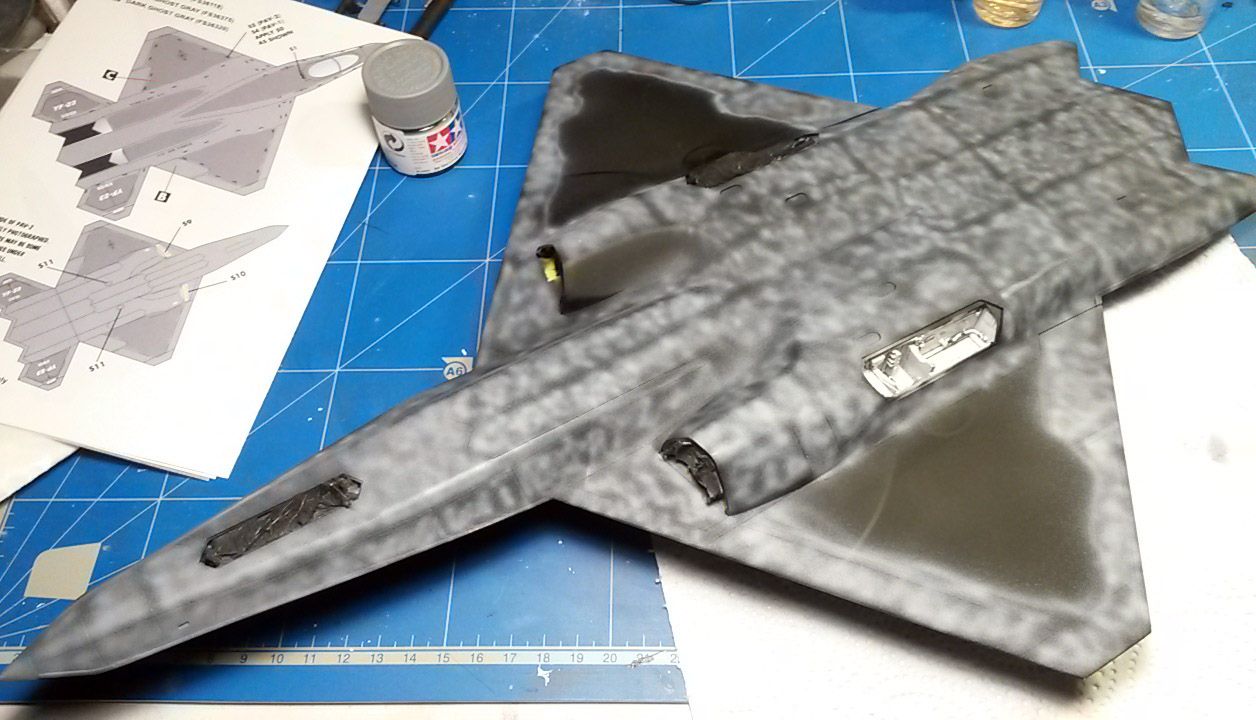

J'ai tenté de "corriger" ou d’atténuer un des défauts de forme de la maquette.
Il s'agit de bossages sur l'intrados, à la base des carrénages moteur.
Hobbyboss a trop marqué certaines transitions, alors qu'elles sont plus fluides sur l'avion réel.
Alors qu'en vrai:
Images issues de ce post:
http://www.britmodeller.com/forums/index.php?/topic/234948534-northrop-yf-23-148-hobby-boss/page-2
Du coup, armé d'une bonne lime de manucure et de P600, j'ai raboté et poli pour arriver à çà:
Bon ensuite, mise en place de l'HUD, teinté au vert transparent Gunze:
l'illuminateur est peint en orange et rempli de résine UV SoliQ.
Et on referme!
Aucun souci d'ajustement.
Collage à la colle extra fluide Tam
Les trains sont traité comme les baies.
Jus sépia sur blanc verni.
Pneu peint en Prince august, et une durite ajoutée sur les trains principaux.
Ensuite un coup de primaire noir Chaos Black Citadel:
Encours de séchage sur la photo.
Au final c'est plutôt satin/mat. La peinture révèle les lignes de soudure du plastique dans le moule. (aux bout des ailes par exemple)
Avant de peindre, je passerais un coup de micromesh.
A+
Romain
La bestiole avance doucement...
J'ai tenté de "corriger" ou d’atténuer un des défauts de forme de la maquette.
Il s'agit de bossages sur l'intrados, à la base des carrénages moteur.
Hobbyboss a trop marqué certaines transitions, alors qu'elles sont plus fluides sur l'avion réel.
Alors qu'en vrai:
Images issues de ce post:
http://www.britmodeller.com/forums/index.php?/topic/234948534-northrop-yf-23-148-hobby-boss/page-2
Du coup, armé d'une bonne lime de manucure et de P600, j'ai raboté et poli pour arriver à çà:

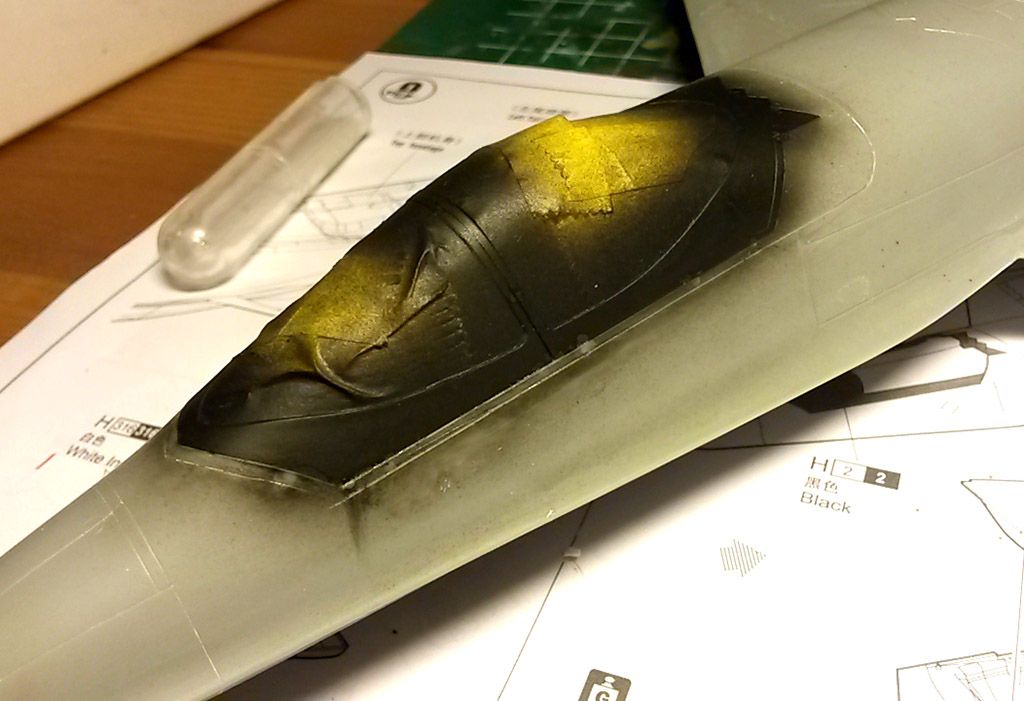

Bon ensuite, mise en place de l'HUD, teinté au vert transparent Gunze:
l'illuminateur est peint en orange et rempli de résine UV SoliQ.
Et on referme!
Aucun souci d'ajustement.
Collage à la colle extra fluide Tam
Les trains sont traité comme les baies.
Jus sépia sur blanc verni.
Pneu peint en Prince august, et une durite ajoutée sur les trains principaux.

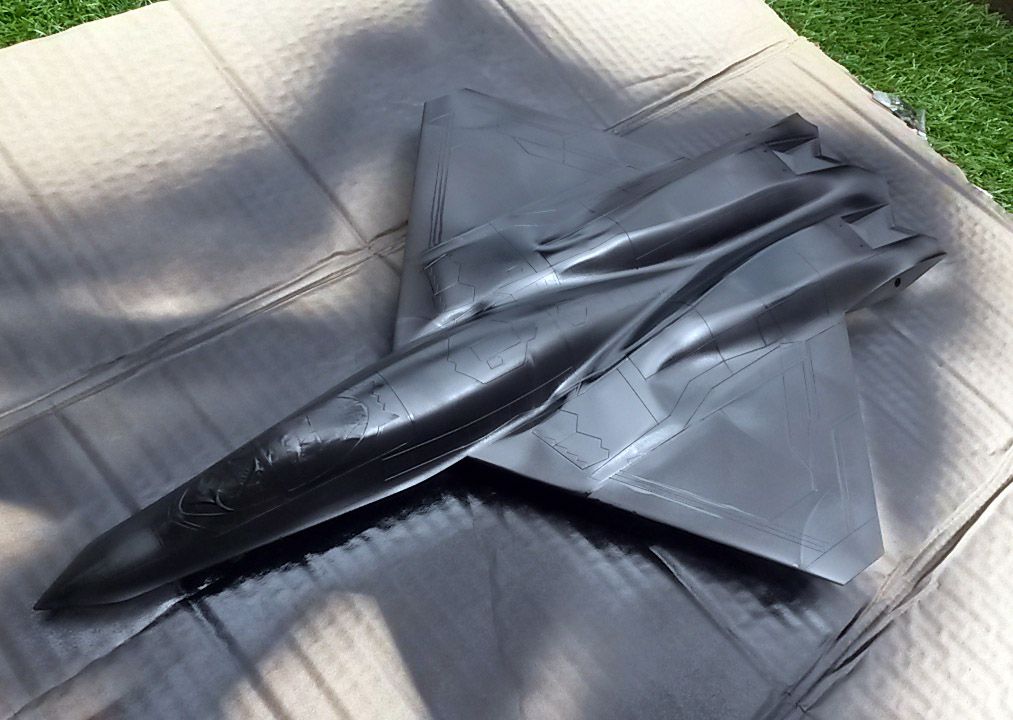

Ensuite un coup de primaire noir Chaos Black Citadel:
Encours de séchage sur la photo.
Au final c'est plutôt satin/mat. La peinture révèle les lignes de soudure du plastique dans le moule. (aux bout des ailes par exemple)
Avant de peindre, je passerais un coup de micromesh.
A+
Romain
rom1- Pilote
-
Nombre de messages : 6131
Age : 32
Localisation : Dijon
Date d'inscription : 05/08/2007
Points : 12778
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (1/0)
basket- Fighterien éclairé
- Nombre de messages : 4887
Age : 52
Localisation : Marseille
Date d'inscription : 21/06/2012
Points : 10085
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (1/37)
goose1977- Fighterien expert
-
Nombre de messages : 43689
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 138565
Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock: (0/0)
Re: 1/48 YF23 Black Widow II
par FredOscop le Jeu 14 Mai 2015 - 19:10
Du très bon boulot....
)
Le bossage rectifié.... Fallait avoir le coup d'œil:)))
)Le bossage rectifié.... Fallait avoir le coup d'œil:)))
FredOscop- "Big Moustache"
-
Nombre de messages : 4969
Age : 48
Localisation : Tours
Date d'inscription : 24/01/2014
Points : 16180
Infos Fighters
Echelle favorite: 1/48
=>: Fighters Group
Montages en cours / Mon stock: (0/0)
Re: 1/48 YF23 Black Widow II
par capitaine tyty le Jeu 14 Mai 2015 - 19:46
magnifique boulot comme d'hab!
capitaine tyty- Fighterien averti
-
Nombre de messages : 644
Age : 26
Localisation : Lyon
Date d'inscription : 25/04/2010
Points : 2302
Infos Fighters
Echelle favorite:
=>:
Montages en cours / Mon stock: (0/0)
Re: 1/48 YF23 Black Widow II
par Alex_f22 le Jeu 14 Mai 2015 - 21:25
Superbe boulot
J'ai une petite question: quand tu masque ta gunze dans le cockpit avec du maskol ce dernier ne l'attaque pas ? Parce qu'avec le masque liquide de mr hobby ça attaque la peinture et la fait fondre en quelque sorte...
Vivement la suite !!
J'ai une petite question: quand tu masque ta gunze dans le cockpit avec du maskol ce dernier ne l'attaque pas ? Parce qu'avec le masque liquide de mr hobby ça attaque la peinture et la fait fondre en quelque sorte...
Vivement la suite !!
Alex_f22- Plus belle maquette de FIGHTERS 2013
-
Nombre de messages : 1761
Age : 23
Localisation : Brignoles
Date d'inscription : 03/04/2011
Points : 5457
Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock: (4/20)
Re: 1/48 YF23 Black Widow II
par rom1 le Jeu 14 Mai 2015 - 22:47
Hello les gars!
Et non pas de soucis avec le maskol Humbrol ;^)
Et non pas de soucis avec le maskol Humbrol ;^)
rom1- Pilote
-
Nombre de messages : 6131
Age : 32
Localisation : Dijon
Date d'inscription : 05/08/2007
Points : 12778
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (1/0)
pfeil33- Fighterien éclairé
-
Nombre de messages : 3742
Age : 43
Localisation : Bordeaux
Date d'inscription : 09/09/2009
Points : 8940
Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock: (4/4)
Re: 1/48 YF23 Black Widow II
par rom1 le Lun 25 Mai 2015 - 22:51
hello!
On attaque la peinture !
Je choisi la déco du Proto PAV2 en 2 ton de gris: base de light ghost gray FS 36375 avec taches de dark ghost gray FS36320.
Sur notre base noire, on commence par la teinte gris clair, qui est un mélange de Gunze H308 et H337.

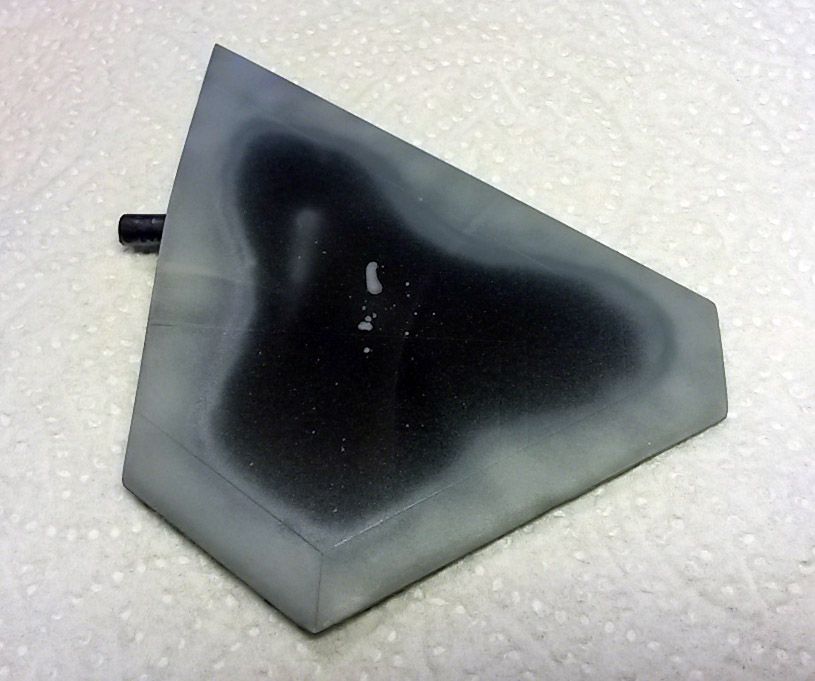

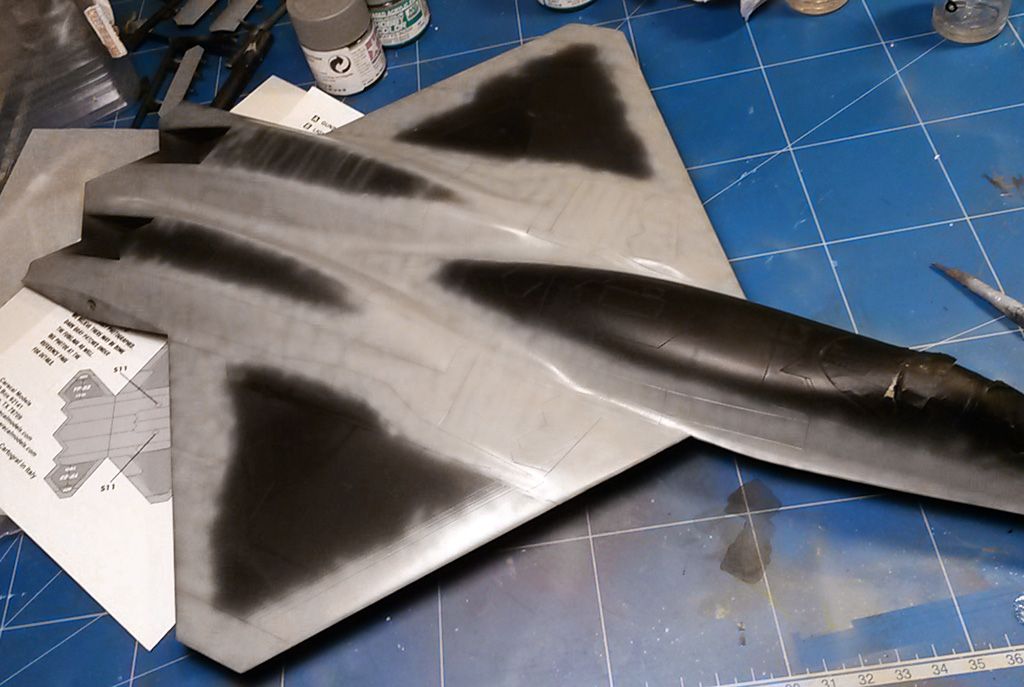

Le but est de recouvrir petit à petit le noir en gribouillant:
En plusieurs passes:
Idem au dessus:
Ensuite on passe au gris foncé.

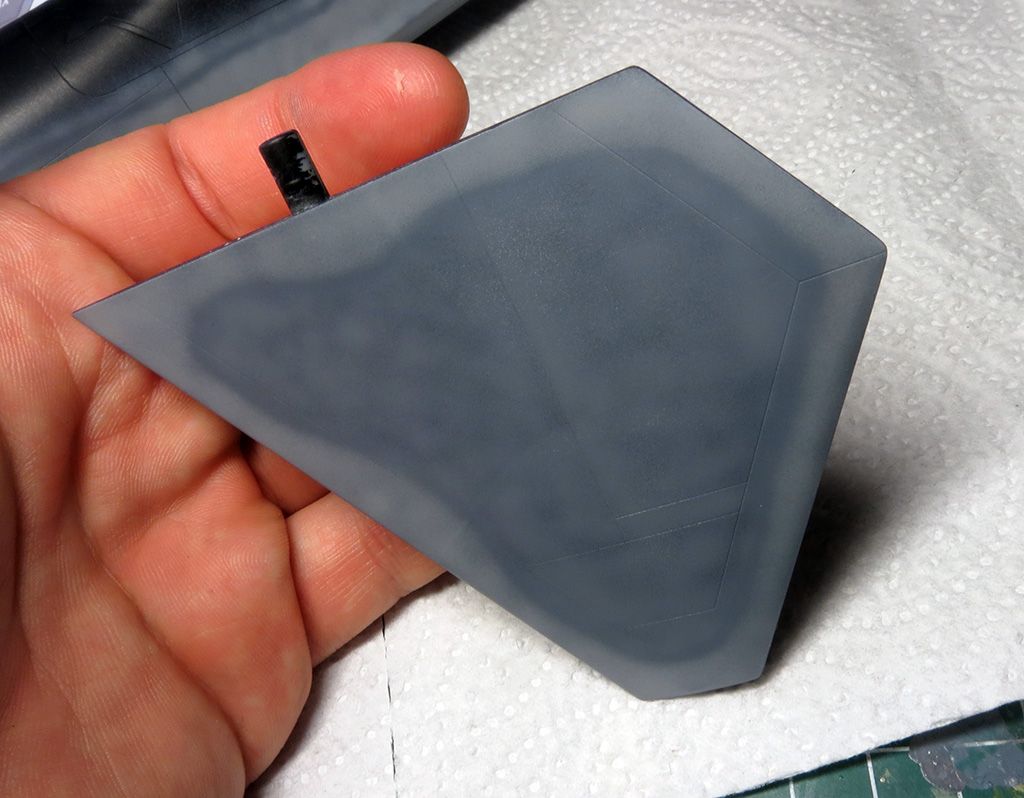

D'abord on trace les délimitations:

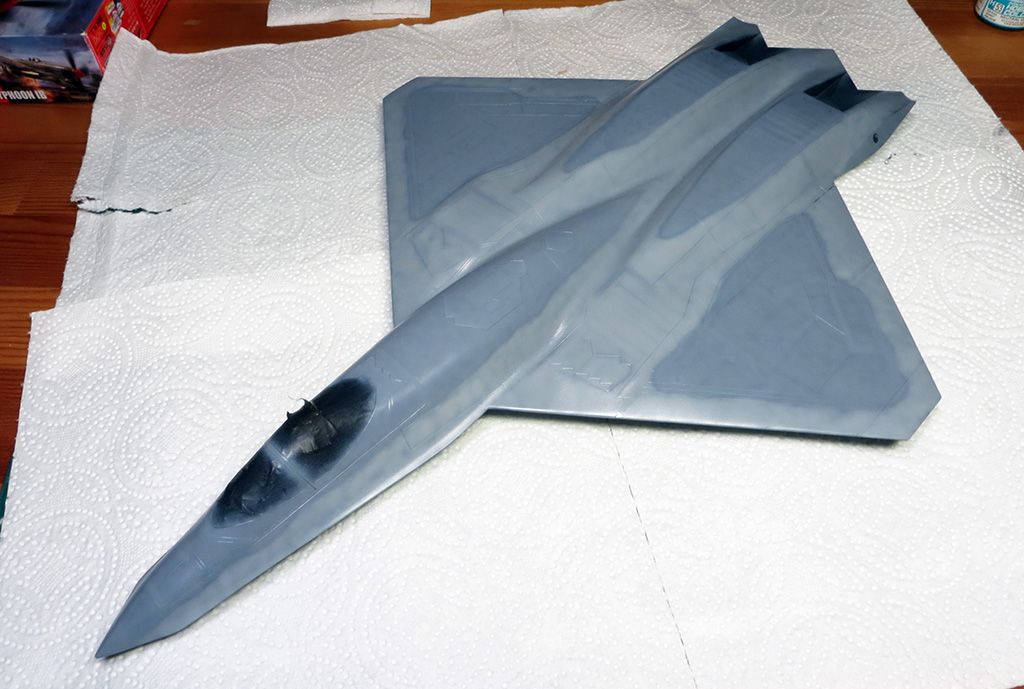

Puis on rempli:

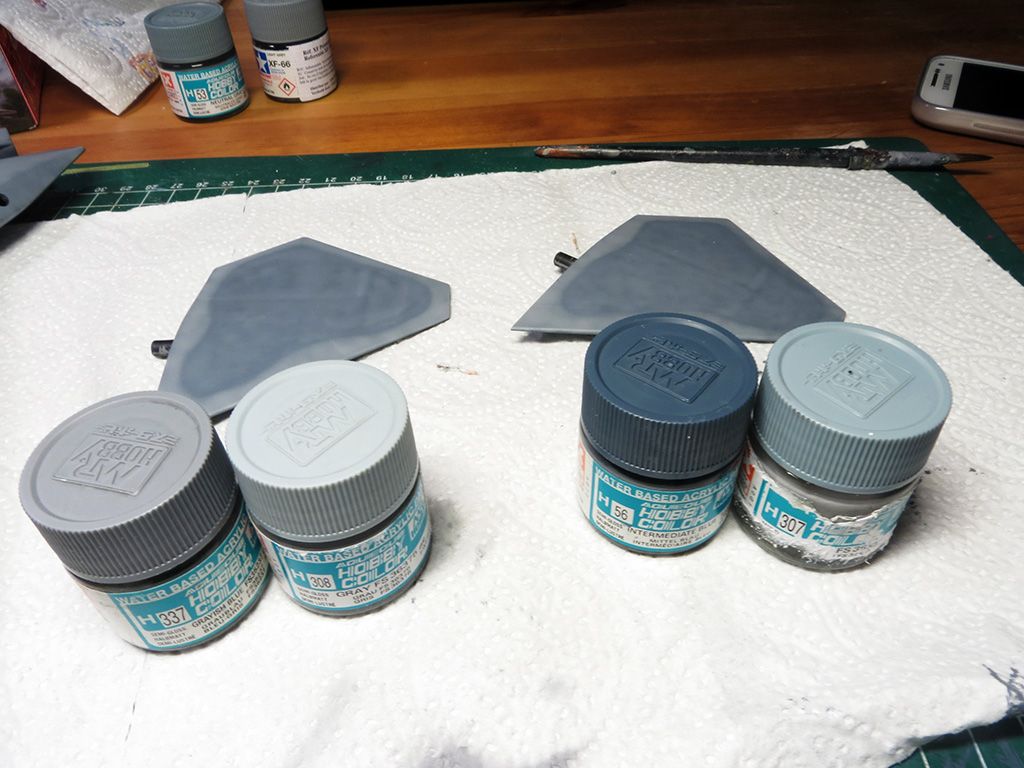

Résumé des teintes employées:

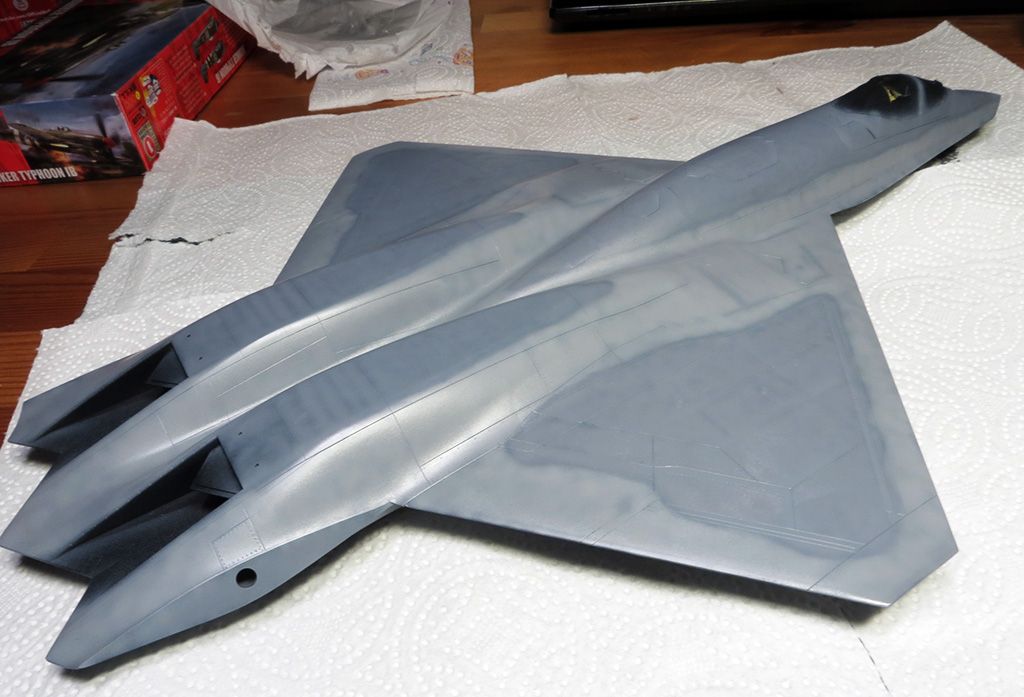

le résultat brut:

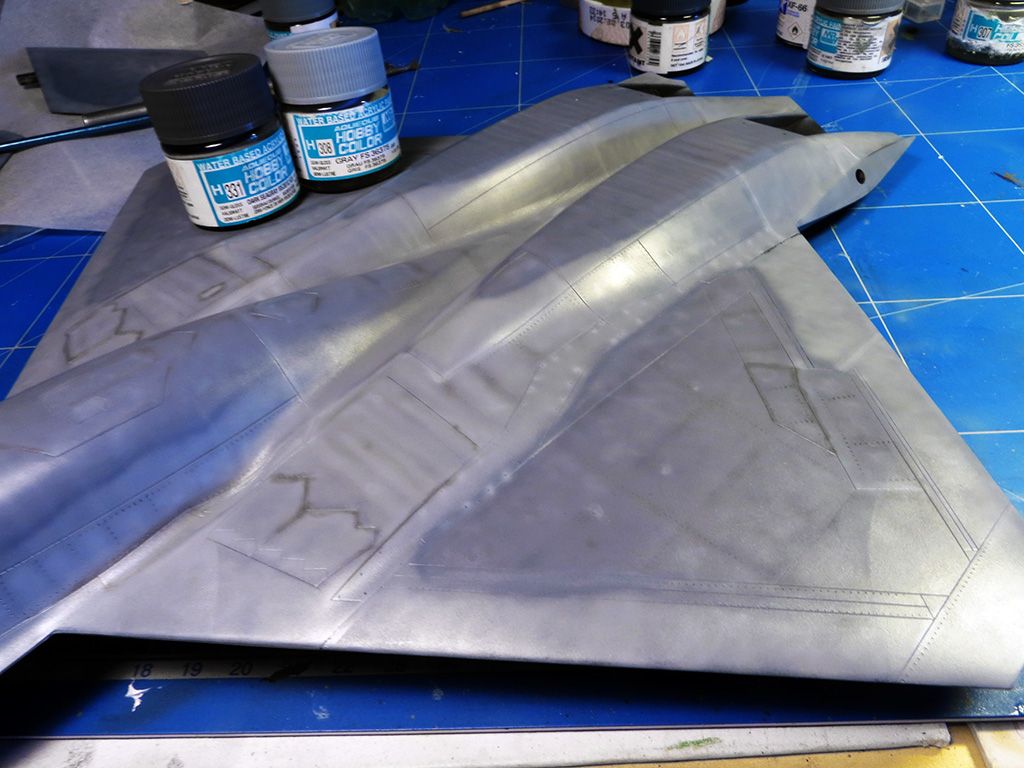

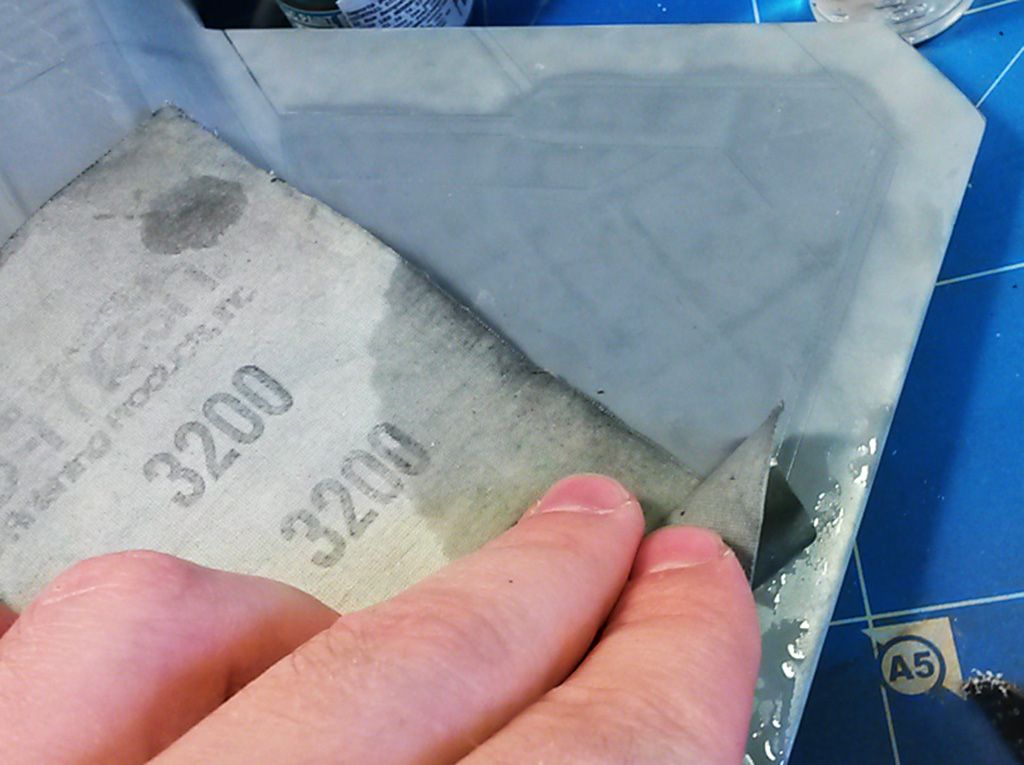

Un fois bien sèche, la peinture est lustré au Micromesh 3200 à l'eau:

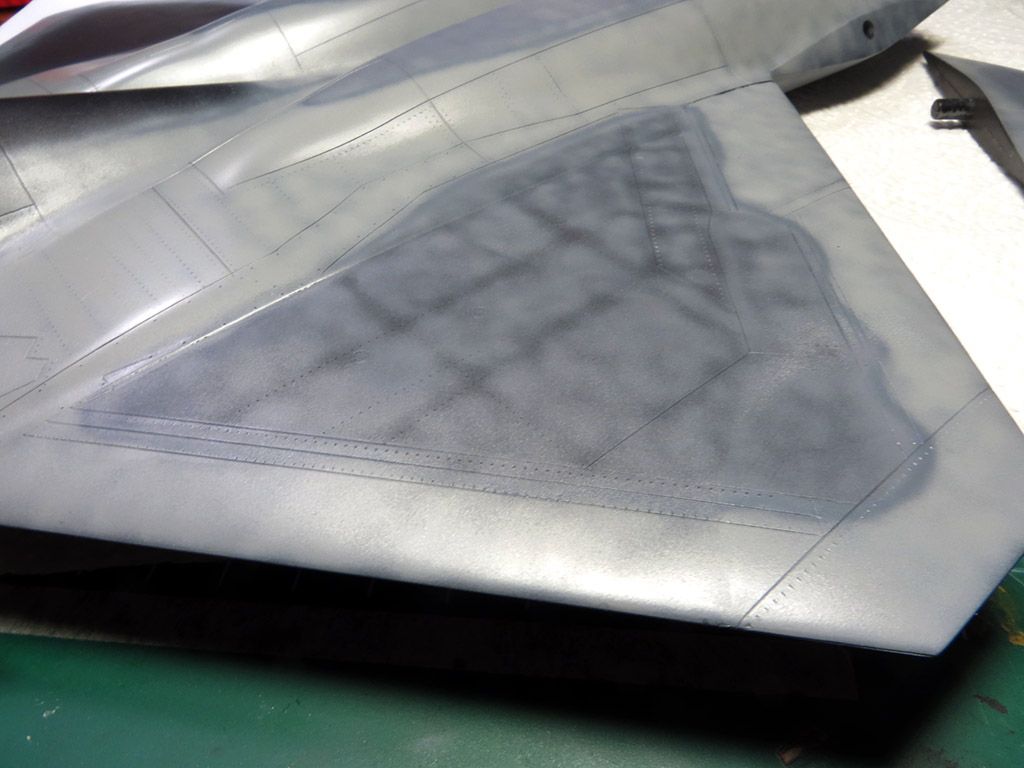

les teintes sont retravaillées avec du clair au centre des panneaux.
Certaines lignes sont rehaussées en foncé. Sur la vraie machine, certains panneaux sont repeins.

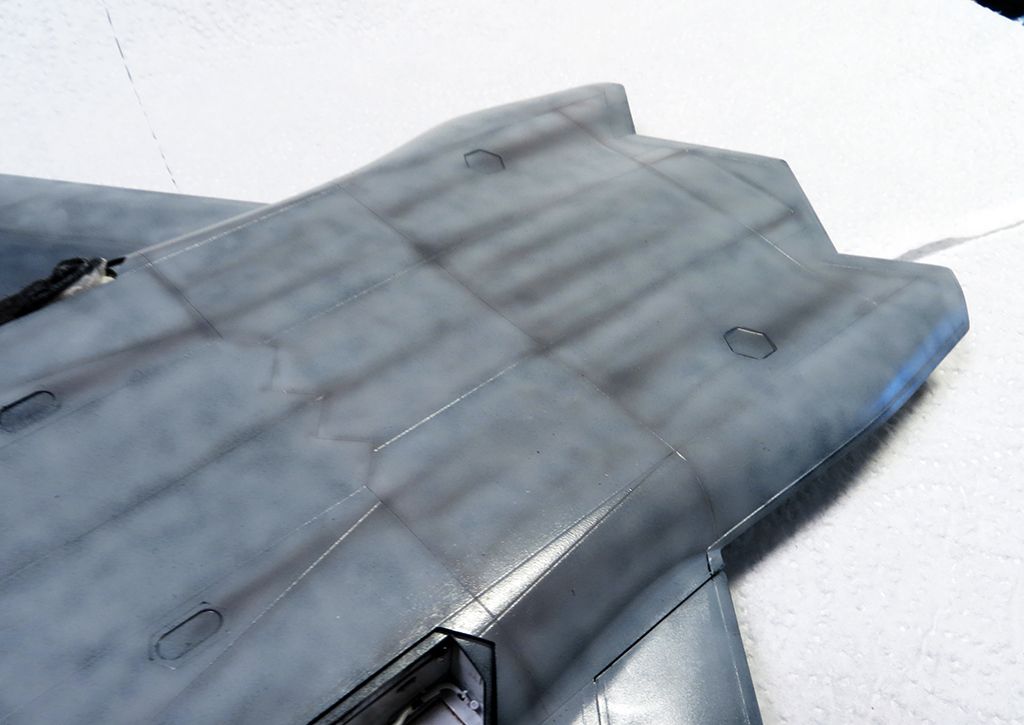

Des traces sont esquissées en dessous:
Et le tout est copieusement verni au Satin/brillant:
vernis Microscale dilués au diluant acrylique Gunze. C'est top.
a+
On attaque la peinture !
Je choisi la déco du Proto PAV2 en 2 ton de gris: base de light ghost gray FS 36375 avec taches de dark ghost gray FS36320.
Sur notre base noire, on commence par la teinte gris clair, qui est un mélange de Gunze H308 et H337.
Le but est de recouvrir petit à petit le noir en gribouillant:
En plusieurs passes:
Idem au dessus:
Ensuite on passe au gris foncé.
D'abord on trace les délimitations:
Puis on rempli:
Résumé des teintes employées:
le résultat brut:
Un fois bien sèche, la peinture est lustré au Micromesh 3200 à l'eau:
les teintes sont retravaillées avec du clair au centre des panneaux.
Certaines lignes sont rehaussées en foncé. Sur la vraie machine, certains panneaux sont repeins.
Des traces sont esquissées en dessous:
Et le tout est copieusement verni au Satin/brillant:
vernis Microscale dilués au diluant acrylique Gunze. C'est top.
a+
rom1- Pilote
-
Nombre de messages : 6131
Age : 32
Localisation : Dijon
Date d'inscription : 05/08/2007
Points : 12778
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (1/0)
Re: 1/48 YF23 Black Widow II
par rod le Lun 25 Mai 2015 - 23:41
Superbe boulot de peinture. Tu le dilue dans quel proportion ton vernis.
rod- Fighterien expérimenté
-
Nombre de messages : 8072
Age : 47
Localisation : Trilbardou(77)
Date d'inscription : 23/12/2007
Points : 12629
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock: (2/5)
Page 1 sur 3 • 1, 2, 3
Page 1 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum|
|
|
