Messerschmitt Bf 109 G-10, production Erla

Page 1 sur 9 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Aller en bas

Terminé Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Lun 25 Jan 2016 - 16:08

Bonjour à tous,

Pour ceux qui seraient tentés par le Bf 109 G-10 (Production Erla-Leipzig) au 1/32 de chez Revell, la revue du kit est là:
http://fighters.forumactif.com/t75590-revell-messerschmitt-bf-109-g-10-erla

Voici maintenant mon pas-à-pas concernant la rectification des capots du moteur (J'ai tout regroupé en un seul post):

En examinant de plus près certains détails, ce n'est pas seulement le carénage du radiateur d'huile qu'il faut élargir, mais c'est tout le capot inférieur de manière à ce que son extrémité arrière gauche vienne au même niveau que la surface de la plaque rectangulaire de raccord au fuselage, comme sur la vue de face ci-dessous:
Capots Mtt ou WNF, où le raccord "quart-de-rond" ne passe pas sous le raccord karman:
Messerschmitt Bf 109 G-10, production Erla Capots13

Vue de face des capots Erla où la plaque de raccord passe sous le raccord karman:
Messerschmitt Bf 109 G-10, production Erla Capots12

Sur cette vue, on voit le capot bien bombé, la courbe du bord gauche du capot inférieur qui rejoint le raccord karman en étant dans la continuité de surface avec la plaque rectangulaire qui garde une certaine épaisseur sur tout sa hauteur [à la base, il y a un évidement qui, je pense, sert au passage d'une conduite d'air chaud (?)].
Messerschmitt Bf 109 G-10, production Erla Messer28

Sur cette autre vue, on voit nettement la courbe du bord gauche du capot inférieur. On aperçoit également, le petit carénage juste en avant de la première pipe d'échappement.
Messerschmitt Bf 109 G-10, production Erla Messer29

Montage
Après avoir passé en revue le kit, voici le début de son montage que j'effectue dans les pauses entre les "en-cours" que je termine également.
La partie la plus importante en sera la rectification des capots-moteurs afin de s'approcher au plus près de la réalité.
Cependant, il faut bien avouer que ce n'est que du bidouillage, car l'idéal serait de refaire entièrement cette partie avec un nouveau master pour pièces en résines.
Je crois que nous sommes encore loin de l'appréhension complète du Bf 109 par nos chers fabricants de maquettes...
Le cockpit, suffisamment complet avec le choix une verrière fermée.
Quelle idée saugrenue a eue Revell de colorer les cadrans en gris clair...
Messerschmitt Bf 109 G-10, production Erla Bf_10936

La pièce concernant le respirateur doit être peinte en bleu (Humbrol 89) et non en jaune, couleur des tuyauteries de carburant:
Messerschmitt Bf 109 G-10, production Erla Bf_10937

Le capot-moteur gauche (partie ouvrante) est découpé.
Cela permet de confectionner un nouveau pare-flamme beaucoup plus fin. J'ai choisi un modèle plus simple et assez courant sur les G-10 de chez Erla:
Messerschmitt Bf 109 G-10, production Erla Bf_10938

Voici un constat lors de la revue:
Messerschmitt Bf 109 G-10, production Erla Bf_10915

La partie creuse en arrière des pipes d'échappement est comblée et lors du montage des deux moitiés du fuselage, avec le cockpit en place (phase normale du montage indiqué par Revell), on en profite, à l'aide d'une cale entre l'extrémité du cockpit et le fuselage, pour redresser la plaque de jonction entre les capots et le fuselage (plus verticale que donnée par Revell):
Messerschmitt Bf 109 G-10, production Erla Bf_10939

J'ai corrigé la mauvaise découpe de Revell à l'extrémité avant de la pièce avec les goulottes des armes (pièce N°17) en comblant le creux sur le capot du réservoir d'huile et raccourcissant d'autant la pièce N°17 en suivant la ligne de séparation entre cette pièce et le capotage du réservoir d'huile:
Messerschmitt Bf 109 G-10, production Erla Bf_10928

Messerschmitt Bf 109 G-10, production Erla Bf_10940

J'ai corrigé le capot découpé en le tordant pour lui donner un bombé continu et lui donner la même verticalité, à l'arrière, que le raccord au fuselage.
J'ai confectionné la lèvre inférieure qui, en réalité, vient en appui sur le pare-flammes. J'ai rajouté la partie manquante au bas de l'angle inférieur droit:
Messerschmitt Bf 109 G-10, production Erla Bf_10941

Vue de dessus:
Messerschmitt Bf 109 G-10, production Erla Bf_10942

À droite, on corrige le raccord karman qui est trop haut et qui a obligé Revell à tordre le capotage, ce qui est faux:
Messerschmitt Bf 109 G-10, production Erla Bf_10943

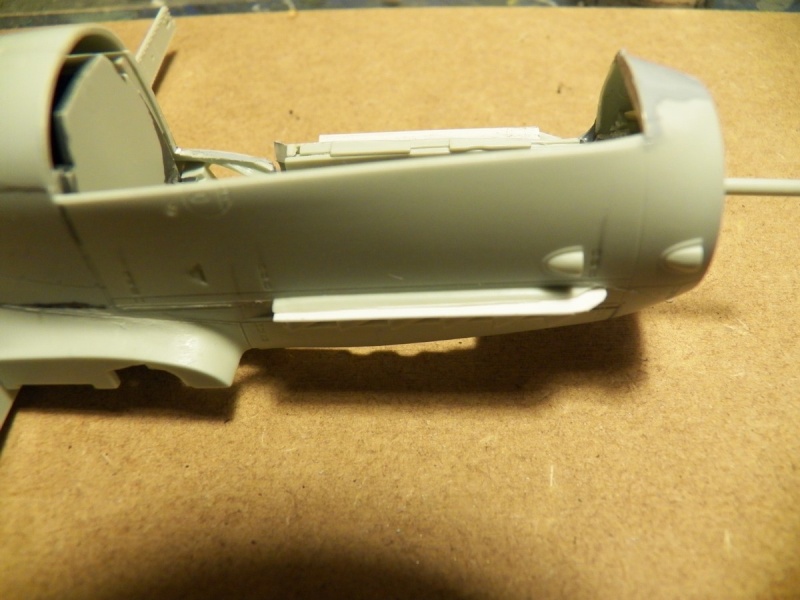

On se servira du pare-flammes que l'on transforme en lèvre inférieure du capot, sous laquelle on insère un "vrai" pare-flammes bien plus fin:
Messerschmitt Bf 109 G-10, production Erla Bf_10944

Lors du montage de la partie avant, on amène la partie arrière du capot-moteur inférieur au niveau de la partie comblée en arrière des pipes. Vus de face, les capotages "Erla" sont asymétriques sur leur totalité:
Messerschmitt Bf 109 G-10, production Erla Img_0020

Messerschmitt Bf 109 G-10, production Erla Bf_10945

J'ai donc élargi le renflement de droite en insérant une cale de 1 mm d'épaisseur entre l'ensemble cockpit et le demi-fuselage. Nous atteignons ainsi 28 mm de largeur, ce qui correspond aux 90 cm réels.
J'ai mis à sa place l'arrière détaché de la pièce N°17. Les assises extérieures débordantes vont nous servir de guide pour restituer le bonne forme de ce capotage:
Messerschmitt Bf 109 G-10, production Erla Bf_10946

J'ai collé en place le radiateur d'huile sur le demi-fuselage droit, mais il va avoir droit à son traitement d'amélioration, sous la forme d'un élargissement de 1 mm., soit les 3 cm réels:
Messerschmitt Bf 109 G-10, production Erla Bf_10947

Les capots sont montés et les joints mastiqués.
Sur cette première photo, le bord gauche de la goulotte d'arme a été abondamment mastiquée pour redonner un joli bombé à l'ensemble et le capot devant le pare-brise a été éjargi et allongé afin de la faire déborder sur les flancs, comme dans la réalité:
Messerschmitt Bf 109 G-10, production Erla Bf_10949

Messerschmitt Bf 109 G-10, production Erla Bf_10950

À droite, idem, plus un creux à combler à droite de la goulotte. Le ponçage sera délicat à cause de la trappe d'accès au système de démarrage par temps froid qu'il ne faut pas endommager...
Messerschmitt Bf 109 G-10, production Erla Bf_10951

Sur le capot inférieur, il y avait un creux dû au moulage, à éliminer:
Messerschmitt Bf 109 G-10, production Erla Bf_10952

Pour ceux qui voudrons laisser les volets d'atterrissage baissés, il faudra éliminer la différence de niveau entre l'extrados des volets et l'arrondi de continuité de surface:
Messerschmitt Bf 109 G-10, production Erla Bf_10953

2 janvier 2016 :
Progression du travail, mais...
Devant la quasi-impossibilité de donner la bonne forme du capot gauche contre le capotage du réservoir d'huile, il m'a fallu enlever la petite écope de refroidissement pour combler au mastic;
Messerschmitt Bf 109 G-10, production Erla Bf_10955

Un coup malheureux de bistouri m'oblige à une réparation délicate:
Messerschmitt Bf 109 G-10, production Erla Bf_10956

Je me suis rendu compte que j'ai oublié de signaler que sur les G-10 d'Erla, le marchepied (inopérant depuis les G-6/MW50) disparait enfin:
Messerschmitt Bf 109 G-10, production Erla Bf_10957

En même temps, début de l'élargissement du carénage du radiateur d'huile:
Messerschmitt Bf 109 G-10, production Erla Bf_10958

8 janvier 2016
Petit avancement des travaux.
Élargissement du carénage du radiateur d’huile de 1 mm:
Messerschmitt Bf 109 G-10, production Erla Bf_10960

Messerschmitt Bf 109 G-10, production Erla Bf_10961

Reprise du contour en plan de la prise d'air du compresseur:
Messerschmitt Bf 109 G-10, production Erla Bf_10962

Effacement, au mastic, de la "marche" sur l'arrondi des volets de courbure:
Messerschmitt Bf 109 G-10, production Erla Bf_10963

Mercredi 20 janvier 2016:
Au cours d'une pause dans mon travail (Eh, oui, je bosse pour la communauté aéronautique...), j'ai terminé les modifications des capots. Je pense que je vais en rester là pour le moment, car pour continuer, il me faut trouver une hélice VDM 12159 au 1/32... Celle du kit est tellement ratée qu'on ne peut même pas envisager de la rectifier. Revell ne laissera pas de me surprendre.
Il y a du peaufinage à réaliser, mais le gros œuvre est terminé. Seuls quelques détails sont à reprendre.
J'ai ajouté les nouveaux panneaux à la base des vitres latérales du pare-brise. Ils sont à reprendre légèrement. Comme dans la réalité, ils sont nécessaires pour compenser l'élargissement général des capots-moteurs et d'armes et ils "mordent" sur les panneaux latéraux du fuselage. À droite, certains ont, certainement selon la fonction dévolue à l'avion, l'ouverture du pistolet à fusées, d'autres ont une simple mise à l'air libre du cockpit.
Messerschmitt Bf 109 G-10, production Erla Bf_10969

Messerschmitt Bf 109 G-10, production Erla Bf_10970

Messerschmitt Bf 109 G-10, production Erla Bf_10971

Messerschmitt Bf 109 G-10, production Erla Bf_10972

Dimanche 24 janvier 2016:
Phase finale de la rectification du nez "G-10 Erla".
Pose du volet de régulation de la sortie de l'air; ce dernier a été élargi de la même valeur que le carénage:
Messerschmitt Bf 109 G-10, production Erla Bf_10973

J'ai ajouté le levier de manœuvre du volet dont la biellette de commande passe au-dessus du radiateur, donc invisible. Revell a bien représenté le trou oblong pour le passage de la tête du levier, mais, étrangement, ne fournit pas ce levier qui est mince et triangulaire:
Messerschmitt Bf 109 G-10, production Erla Bf_10974

Messerschmitt Bf 109 G-10, production Erla Bf_10975

Rectification ultime de la forme en plan (et en volume) de la prise d'air du compresseur:
Messerschmitt Bf 109 G-10, production Erla Bf_10976

Enfin, dernier travail de chirurgie, la mise aux dimensions du capot des armes par insertion d'une épaisseur en son milieu (C'était un oubli de ma part avant l'assemblage...):
Messerschmitt Bf 109 G-10, production Erla Bf_10977

Il manque maintenant une couche de peinture RLM 99, puis je partirai en quête d'une hélice VDM 12159 au 1/32...

Merci de m'avoir lu jusque là.

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04


Dernière édition par Jicéhem le Dim 9 Juil 2017 - 15:27, édité 2 fois
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par ChrisCM le Mar 26 Jan 2016 - 8:00

Bonjour Jicéhem,

Sacré travail d'amélioration, c'est impressionnant !
ChrisCM
ChrisCM
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 4121
Age : 41
Localisation : Annonay 07
Ma photo : Messerschmitt Bf 109 G-10, production Erla Img_2810
Date d'inscription : 05/06/2014
Points : 9983

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Mar 26 Jan 2016 - 8:40

Bonjour ChrisCM,

Merci pour ton commentaire.

Je dois ajouter qu'il reste un point que je n'ai pas abordé jusqu'à présent pour ne pas en rajouter sur cette maquette pleine de surprises désagréables et pour "simplifier" le travail, mais en y réfléchissant bien, cela m'aurait peut-être un peu facilité le travail de raccordement des différentes pièces formant les capotages. L'écartement des MG 131 est, dans la réalité, de 420 mm, soit 13 mm au 1/32, or Revell les place à 11,5 mm (entraxes) l'une de l'autre ; il manque donc 1,5 mm et c'est, grosso-modo, la valeur de l'épaisseur de plastique que j'ai ajoutée au capot des culasses des armes...

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par goose1977 le Mar 26 Jan 2016 - 9:24

magnifique boulot de rectification bravo Messerschmitt Bf 109 G-10, production Erla Super021

Yan
goose1977
goose1977
Fighterien extrême
Fighterien extrême

Masculin
Nombre de messages : 51197
Age : 43
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 161693

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par tmb 12 le Mar 26 Jan 2016 - 9:53

Ben dis donc ! Tu ne lésines pas sur l' huile de coude toi. Je suppose qu' on va avoir droit à un superbe 109 après tout çà.
Bon montage à toi.
tmb 12
tmb 12
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2589
Age : 63
Localisation : Thimister - Belgique
Date d'inscription : 21/12/2009
Points : 7005

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/1Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/1)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Mar 26 Jan 2016 - 10:09

goose1977 a écrit:magnifique boulot de rectification bravo Messerschmitt Bf 109 G-10, production Erla Super021

Yan

tmb 12 a écrit:Ben dis donc ! Tu ne lésines pas sur l' huile de coude toi. Je suppose qu' on va avoir droit à un superbe 109 après tout çà.
Bon montage à toi.

Merci à Vous pour vos commentaires et encouragements.
Je suis toujours à la recherche d'une hélice...

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Tom91 le Mar 26 Jan 2016 - 17:37

Quand le grand maître du Bf109 s'attaque à son oiseau préféré, il ne faut pas rater ça !
Au départ, j'ai cru que tu transformais un G10 en G10 Erla, mais Revell a osé baptiser G10 Erla cette chose qui nécessite assez de travail de rectification pour épuiser un tube de putty, un plaque de carte plastique et un paquet de Micromesh... Y'a de l'abus ! Faudrait que tu leur envois ton livre s'ils manquent de documentation Smile
Pour ceux qui n'auraient pas ton courage, j'ai trouvé ça
http://forum.largescalemodeller.com/topic/4201-amur-reaver-132-bf109g-10-erla-correction-sets-for-revell/
Et pour ton hélice, je crains que tu ne sois obligé de commander aux USA :
http://barracudacals.com/proddetail.php?prod=BR32123&cat=33
Nos amis anglophones ont l'air de la trouver superbe !
http://forum.largescalemodeller.com/topic/2715-barracuda-studios-132-bf-109g-10-k-4-prop-and-spinner-br32123/
Tom91
Tom91
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 874
Age : 56
Localisation : Yerres
Date d'inscription : 05/03/2014
Points : 3770

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par PEYSSON Gilles le Mar 26 Jan 2016 - 17:55

Bonsoir JCM
Encore une fois on prend une claque et encore une fois je dis BRAVO pour ce travail magnifique de précision ...... ! Messerschmitt Bf 109 G-10, production Erla 10375203 Messerschmitt Bf 109 G-10, production Erla 10375203 Messerschmitt Bf 109 G-10, production Erla 10375203
Perso, je ne sais comment tu fais pour t'y retrouver dans tous ces modèles de 109 ???
Je te souhaite une bonne suite et je prends une chaise.
Gilles
PEYSSON Gilles
PEYSSON Gilles
"Big Moustache"
Messerschmitt Bf 109 G-10, production Erla Stars6

Masculin
Nombre de messages : 9970
Age : 60
Localisation : Etrépilly 77
Ma photo : Nous deux
Date d'inscription : 11/08/2010
Points : 37276

Infos Fighters
Echelle favorite: 1/32
=>: Fighters Group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue1/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (1/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Yuri le Mar 26 Jan 2016 - 18:04

Magnifique et respectable travail correctif sur ce 109 Jean-Claude....
Très impressionnant.

_________________
Derniers projets finalisés :
# Churchill
# Bf109- G5
# SAS Chevrolet
# Bf 109 E-7

Messerschmitt Bf 109 G-10, production Erla Camo7513
Yuri
Yuri
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 4515
Age : 50
Localisation : PARIS XVIII
Date d'inscription : 20/03/2015
Points : 13342

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue2/212Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (2/212)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Mar 26 Jan 2016 - 18:44

Bonjour,

Tom91 a écrit:Pour ceux qui n'auraient pas ton courage, j'ai trouvé ça
http://forum.largescalemodeller.com/topic/4201-amur-reaver-132-bf109g-10-erla-correction-sets-for-revell/
Et pour ton hélice, je crains que tu ne sois obligé de commander aux USA :
http://barracudacals.com/proddetail.php?prod=BR32123&cat=33
Nos amis anglophones ont l'air de la trouver superbe !
http://forum.largescalemodeller.com/topic/2715-barracuda-studios-132-bf-109g-10-k-4-prop-and-spinner-br32123/

C'est bien cette hélice que j'ai repérée. J'ai mis une annonce de recherche sur le forum pour la trouver en France, mais je me fais guère d'illusions...
Tout l'ensemble me semble vraiment bon.

PEYSSON Gilles a écrit:Perso, je ne sais comment tu fais pour t'y retrouver dans tous ces modèles de 109 ???

Pour ça, j'ai une bible  Messerschmitt Bf 109 G-10, production Erla Demon111 :
Messerschmitt Bf 109 G-10, production Erla Sans_t10

Yuri a écrit:Magnifique et respectable travail correctif sur ce 109 Jean-Claude....
Très impressionnant.

Merci.

J'ai décidé de m'attaquer à la mise aux dimensions de l'écartement des MG 131. Je pense que ce ne sera pas trop difficile...

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par titelouze le Mar 26 Jan 2016 - 19:00

Bonjour maître Jicé !

Sacrées modifs à faire sur ce kit !! tu fais du très bel ouvrage ! Messerschmitt Bf 109 G-10, production Erla 10375203 Messerschmitt Bf 109 G-10, production Erla 10375203
ce sera là un montage à épingler ne serait-ce que pour la "mise en conformité"
j'ai un peu de mal à appréhender toutes les formes du côté babord du moteur, mais je te fais confiance... Messerschmitt Bf 109 G-10, production Erla Demon111
du coup, je viens de commander une "bible"  Wink  (merci d'avoir remis le lien !)
ça me donne envie de me coller à un p'tit 109 et de l'améliorer....
Bonne suite pour ce montage !!
@+
Fred
titelouze
titelouze
Fighterien éprouvé
Fighterien éprouvé

Masculin
Nombre de messages : 6370
Age : 38
Localisation : Dole
Date d'inscription : 20/10/2009
Points : 16763

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par jug le Mar 26 Jan 2016 - 19:09

Messerschmitt Bf 109 G-10, production Erla 10375203 tu nous gate avec ce montage
c est marrant vue de face tes dessins du 109 me font penser
a la tete de HALF qui aime tand les chats Messerschmitt Bf 109 G-10, production Erla Demon111

aller ont va suivre tout ça
BRAVO et lache toi dans ton domaine
jug
jug
Fighterien éprouvé
Fighterien éprouvé

Masculin
Nombre de messages : 5784
Age : 55
Localisation : chalon sur saone
Date d'inscription : 17/04/2009
Points : 12238

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par sgeorges4 le Mar 26 Jan 2016 - 19:17

Et beh,quand je pense que j'ai monté le miens from the box!(snif...).

sgeorges4
sgeorges4
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 4249
Age : 20
Localisation : alsace , 67
Date d'inscription : 01/02/2014
Points : 13467

Infos Fighters
Echelle favorite: Toutes
=>:
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par titelouze le Mar 26 Jan 2016 - 19:21

jug a écrit:
c est marrant vue de face tes dessins du 109 me font penser
a la tete de HALF qui aime tand les chats Messerschmitt Bf 109 G-10, production Erla Demon111

Messerschmitt Bf 109 G-10, production Erla MDR981 Messerschmitt Bf 109 G-10, production Erla MDR981 Messerschmitt Bf 109 G-10, production Erla MDR981 Messerschmitt Bf 109 G-10, production Erla MDR981 Messerschmitt Bf 109 G-10, production Erla MDR981 Messerschmitt Bf 109 G-10, production Erla MDR981
'tain c'est vrai !!!!!!
(avec une couette sur le côté ?)

énorme !!! tros fort le didier !!!
titelouze
titelouze
Fighterien éprouvé
Fighterien éprouvé

Masculin
Nombre de messages : 6370
Age : 38
Localisation : Dole
Date d'inscription : 20/10/2009
Points : 16763

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jasper Joker II le Mar 26 Jan 2016 - 20:04

Quel travail !!! Bravo et bonne suite Messerschmitt Bf 109 G-10, production Erla 10375203
Jasper Joker II
Jasper Joker II
Fighterien expérimenté
Fighterien expérimenté

Masculin
Nombre de messages : 8568
Age : 48
Localisation : Massif de Belledonne, trop trop loin de Geoffroy-Guichard
Date d'inscription : 09/01/2010
Points : 28819

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue4/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (4/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Mar 26 Jan 2016 - 22:29

Bonsoir,

Merci pour vos appréciations.

Pour le reste, il y a presque rien à reprendre. Il faut simplement faire des choix que Revell indique simplement par un point d'interrogation sans en expliquer la raison... C'est stupide d'agir ainsi.
Je donnerai les explications en temps voulue.
De plus, Revell limite arbitrairement le choix entre les deux versions du G-10 d'Erla en ne fournissant que les gros bossages d'ailes pour les grosses roues... Dommage, car l'avion de Hartmann avait des roues standard avec les petits bossages d'ailes.
Les deux types de G-10 Erla:
Messerschmitt Bf 109 G-10, production Erla Petit_10

Messerschmitt Bf 109 G-10, production Erla Gros_b10

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par sgeorges4 le Mer 27 Jan 2016 - 5:19

Au passage,si tu connais hannants,tu devrais voir ici afin d'avoir les p'tits bossages:

https://www.hannants.co.uk/product/BCR32169

Et pour l'hélice:

https://www.hannants.co.uk/product/BCR32123
sgeorges4
sgeorges4
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 4249
Age : 20
Localisation : alsace , 67
Date d'inscription : 01/02/2014
Points : 13467

Infos Fighters
Echelle favorite: Toutes
=>:
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Mer 27 Jan 2016 - 7:32

sgeorges4 a écrit:Au passage,si tu connais hannants,tu devrais voir ici afin d'avoir les p'tits bossages:
https://www.hannants.co.uk/product/BCR32169
Et pour l'hélice:
https://www.hannants.co.uk/product/BCR32123

Bonjour sgeorges4,

Extraordinaire !
Voici ce que j'ai collé dans le cellule "Quick Search" avant-hier : Barracuda Studios BCR32123
Et voici la réponse:
Messerschmitt Bf 109 G-10, production Erla Hannan10

Ce matin, j'ai réitéré avec la cellule "Advanced search" et ça a marché...

Dans l'immédiat, les gros bossages me suffisent pour l'avion que je désire réaliser.

Merci d'avoir cherché. C'est sympa.

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Tom91 le Mer 27 Jan 2016 - 8:47

Une question : la photo des gros bossages est un G10 ou un K4 ? J'ai un K4 dans ma file d'attente et la déco de cet avion m'a l'air intéressante...
Tom91
Tom91
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 874
Age : 56
Localisation : Yerres
Date d'inscription : 05/03/2014
Points : 3770

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Mer 27 Jan 2016 - 9:25

Tom91 a écrit:Une question : la photo des gros bossages est un G10 ou un K4 ? J'ai un K4 dans ma file d'attente et la déco de cet avion m'a l'air intéressante...

Bonjour Tom91,

C'est un G-10 de chez Erla.

Si tu cherches un K-4 de la JG 52, il y en a un au Stab./II./JG 52, marqué <1+- et portant le Ükz 215. Si la déco t'intéresse, c'est celle de celui sur la couverture de mon bouquin sur le Bf 109.
Il en existe un autre avec une tulipe rouge, mais j'ai des doutes, car le rouge était interdit sur le front de l'est depuis novembre 1944, marqué +4 appartenant, peut-être, à l'armée Vlassov.
Le Bf 109 K-4 est rare à la JG 52.

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par CORSI le Mer 27 Jan 2016 - 10:31

Bonjour Jicéhem,

Hé bien, sacré lifting !
Il fallait oser, car sur ce genre de reprise, il y a de quoi "fusiller" une maquette. Mais là, le résultat est probant, ça valait la peine ! Messerschmitt Bf 109 G-10, production Erla 10375203


Jicéhem a écrit:Bonsoir,
Pour le reste, il y a presque rien à reprendre. Il faut simplement faire des choix que Revell indique simplement par un point d'interrogation sans en expliquer la raison... C'est stupide d'agir ainsi.
Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04

Je n'ai jamais réussi à me faire à leurs notices, elles sont horribles ... Et je ne parle même pas des indications pour la peinture car là, on est à la limite du foutage de gu...
CORSI
CORSI
Plus belle maquette de FIGHTERS 2011
Plus belle maquette de FIGHTERS 2011

Masculin
Nombre de messages : 4207
Age : 46
Localisation : BASTIA
Date d'inscription : 11/06/2008
Points : 5621

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue1/80Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (1/80)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Ivah le Mer 27 Jan 2016 - 10:42

Bonjour Jicéhem Smile

Eh ben une sacré affaire de maçonnerie !!!

C'est superbe !!

@Corsi: oui effectivement je ne peux que plussoyer concernant les notices Revell :/

Cordialement

Ivah
Ivah
Ivah
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 632
Age : 45
Localisation : St-Etienne (Loire)
Ma photo : Messerschmitt Bf 109 G-10, production Erla Mini_1403131257158867312061473
Date d'inscription : 01/11/2009
Points : 2024

Infos Fighters
Echelle favorite: Toutes
=>: Jury Concours Cadets
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue1/2Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (1/2)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Mer 27 Jan 2016 - 11:02

CORSI a écrit:Je n'ai jamais réussi à me faire à leurs notices, elles sont horribles ... Et je ne parle même pas des indications pour la peinture car là, on est à la limite du foutage de gu...

Ivah a écrit: @Corsi: oui effectivement je ne peux que plussoyer concernant les notices Revell :/

Entièrement d'accord.

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Tom91 le Mer 27 Jan 2016 - 11:55

Jicéhem a écrit:
Tom91 a écrit:Une question : la photo des gros bossages est un G10 ou un K4 ? J'ai un K4 dans ma file d'attente et la déco de cet avion m'a l'air intéressante...
Si tu cherches un K-4 de la JG 52, il y en a un au Stab./II./JG 52, marqué <1+- et portant le Ükz 215. Si la déco t'intéresse, c'est celle de celui sur la couverture de mon bouquin sur le Bf 109.
Jicéhem
Je me disais bien aussi que j'avais déjà vu une déco de ce genre quelque part. Elle était juste devant mon nez Smile
Tom91
Tom91
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 874
Age : 56
Localisation : Yerres
Date d'inscription : 05/03/2014
Points : 3770

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue0/0Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Jicéhem le Mer 27 Jan 2016 - 14:21

J'en ai profité pour poster ce K-4 ici:
http://fighters.forumactif.com/t76195-messerschmitt-bf-109-k-4#1464625

Jicéhem Messerschmitt Bf 109 G-10, production Erla Coucou04
Jicéhem
Jicéhem
Conseiller technique

Masculin
Nombre de messages : 18676
Age : 76
Localisation : France à Forcalquier (04)
Date d'inscription : 25/04/2006
Points : 45701

Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
Messerschmitt Bf 109 G-10, production Erla Left_bar_bleue48/60Messerschmitt Bf 109 G-10, production Erla Empty_bar_bleue  (48/60)

Revenir en haut Aller en bas

Terminé Re: Messerschmitt Bf 109 G-10, production Erla

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 9 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
