en cours MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par NOUHAUD LIONEL le Dim 21 Fév 2016 - 14:11

Salut à tous.

Délaissant pour quelques temps le montage de A6M2b Zéro (une pause, comme cela arrive parfois), je m'attaques à un autre sujet bien différent.
Il y a quelques temps, je suis tombé sur des photos du Messerchmitt ME 209 et là...je suis tombé raid amoureux des lignes de la bête (racé et puissant).
Mais après un tour sur le net, la documentation ne fait pas légion et pour les maquettes c'est pire (seulement chez HUMA au 1/72...)
Etant passé par la maquette en "papier" a 1/33, je savais que la marque MODELIK, avait sorti une maquette il y a quelques années.
Celle-ci va me servir pour les gabarits et de "patron" pour réaliser l'oiseau au 1/32 et entièrement en scratch...
Pour la documentation, le FANA N°467 de 2008 et l'ouvrage de référence dans la série "X Planes of III Reich" - ME 209 V1 de David Myrha.
Je crois que c'est tout...j'ai rien trouvé d'autre!!!

J'ai choisi le ME 209 V4, étudié pour une éventuelle mise en service dans l'armée, mais qui échoua car pas assez fiable par rapport au ME 109... je vous conseils de lire l'article du FANA pour plus de renseignements.

Donc place au montage, qui va être long et difficile...

La documentation;

X PLANES OF III REICH


Le FANA N°467


Le matériel de base;

Différents profilés Evergreen, Tamiya et micro tubes de chez Albion Alloys



Différentes références de plaques Evergreen



La maquette papier de chez MODELIK au 1/33...qu'il faudra mettre au 1/32...



Les planches












Un peu de matériel... commun avec le ME 109;

Les harnais HGW



L'ensemble du train d'atterrissage de chez SCALE AIRCRAFT CONVERSIONS + les canons tournés



Deux planches de chez Eduard sur le ME 109 E au je puiserais des pièces.



Pour le tableau de bord, tous vient de chez AEROSCALE



Roues, hélices, échappements, manche à balai et siège de QUICKBOOST



Et enfin la peinture de chez LIFECOLOR.




Et maintenant, les photos du début du montage:

Cockpit











L'hélice et la casserole



Ensemble trains-roues, queue et arrière...



Le fuselage avec les ailes

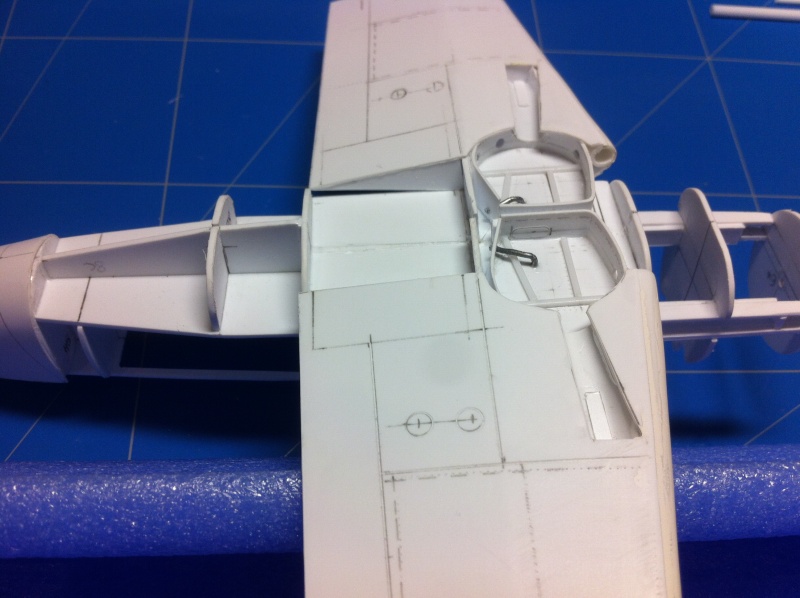

Dessous avec les puits



D'autres vues







Voilà à bientôt pour la suite...

Lionel


Dernière édition par NOUHAUD LIONEL le Lun 28 Mar 2016 - 21:48, édité 2 fois

NOUHAUD LIONEL
Initié
Initié

Masculin
Nombre de messages : 125
Age : 46
Localisation : LIMOGES 87
Date d'inscription : 19/09/2015
Points : 557

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par titelouze le Dim 21 Fév 2016 - 14:25

Salut !

Alors ça, c'est du projet comme j'adore !!
Superbe scratch !!
Je m'installe !

comment as tu profilé les ailes ?
comment comptes tu recouvrir le fuselage ?
La queue tire sacrément sur babord ! devait y avoir un sacré effet de couple !!

@+
Fred

titelouze
Grand Bavard
Grand  Bavard

Masculin
Nombre de messages : 5218
Age : 34
Localisation : Dole
Date d'inscription : 20/10/2009
Points : 12307

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par ChrisTom le Dim 21 Fév 2016 - 14:48

Bonjour

ah, un nouveau scratcheur ( aussi fou que les autres) est de retour.
Je m'installe aussi...

Bon montage.

ChrisTom
Bavard
Bavard

Masculin
Nombre de messages : 1432
Age : 64
Localisation : Montigny le Bretonneux (Yvelines)
Date d'inscription : 24/11/2010
Points : 4504

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par Alex_f22 le Dim 21 Fév 2016 - 16:25

Et ben ça rigole pas ici Shocked
C'est du super boulot !
Bon courage pour la suite!

Alex_f22
Bavard
Bavard

Masculin
Nombre de messages : 1744
Age : 20
Localisation : Brignoles
Date d'inscription : 03/04/2011
Points : 5279

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
4/20  (4/20)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par goose1977 le Dim 21 Fév 2016 - 19:08

un montage qui démarre fort

Je m'installe

Yan

goose1977
Pro de la parlotte
Pro de la parlotte

Masculin
Nombre de messages : 21248
Age : 39
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 71943

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par NOUHAUD LIONEL le Dim 21 Fév 2016 - 23:00

Bonsoir,
Pour répondre à Fred, je ne suis pas un très grand spécialiste du pilotage, mais il est certain que la bête ne devait pas être facile à piloter....
C'était un avion taillé pour la course (il a été détenteur du record de vitesse) et lorsque le prototype V4 a été modifié pour le combat et les exigences du RLM, il s'est avéré que les performances n'étaient pas au rendez-vous (bien inférieur que le ME 109), de plus il avait fallu revoir le concept général de l'avion afin de l'équiper de ces armes.

Pour les ailes;
-j'ai d'abord dessiné les 2 demi-ailes sur de la carte plastique (épaisseur 0.40mm), découpé celles-ci, gravé les lignes de structure et les rivets.
-le longeron centrale avec les nervures, dessinés et découpés dans de la carte de 1mm.
-j'ai collé l'ensemble à la colle Revell.
-du tube, d'un diamètre approprié, m'a permis de réaliser le bord d'attaque.
-après, c'est mastic Tamiya et ponçage...

Voici des photos pour illustrer;













Pour recouvrir le fuselage, de la carte plastique assez fine (mais par trop pour la gravure) et puis mastic, ponçage et finitions.

Voila l'exemple sur la partie arrière avant la queue.



Pour, l'exactitude des formes et des plans, il faut faire confiance aux documents que je possède.
Il ne reste actuellement plus que des restes de fuselage (du ME 209 V1 et non pas V4) qui croupissent dans musée Polonais de Kracow.

En espérant avoir répondu à tes questions Fred...
A+++ Lionel

NOUHAUD LIONEL
Initié
Initié

Masculin
Nombre de messages : 125
Age : 46
Localisation : LIMOGES 87
Date d'inscription : 19/09/2015
Points : 557

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par Remmert de Bruin le Lun 22 Fév 2016 - 0:29

Un beau projet ça, bon montage Lionel.

_________________
A+ Remmert
http://freherflywarbirds.forumactif.org/
"Life's tough, it's even tougher when your stupid" from Sands of Iwo Jima
“Diplomacy is the art of saying ‘nice doggie’ until you can find a rock.” Will Rogers

Remmert de Bruin
MODERATEUR
MODERATEUR

Nombre de messages : 18723
Age : 49
Localisation : Haarlem Pays-Bas / Vauclaix Niévre
Date d'inscription : 19/08/2009
Points : 39157

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
2/150  (2/150)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par Jasper Joker II le Lun 22 Fév 2016 - 6:31

Le scratch intégral, c'est quelque chose que je ne me vois pas faire. Aussi vais-je suivre ton montage avec admiration.
Amuse-toi bien Wink

Jasper Joker II
Grand Bavard
Grand  Bavard

Masculin
Nombre de messages : 5418
Age : 44
Localisation : Massif de Belledonne, loin de Geoffroy-Guichard
Date d'inscription : 09/01/2010
Points : 19390

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
4/56  (4/56)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par goose1977 le Lun 22 Fév 2016 - 7:15

vraiment magnifique

Yan

goose1977
Pro de la parlotte
Pro de la parlotte

Masculin
Nombre de messages : 21248
Age : 39
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 71943

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par tmb 12 le Lun 22 Fév 2016 - 9:47

Eh ben !
C' est autre chose que de monter du Tamiya çà, chapeau, j' admire et je me réjouis de voir ce que çà va donner.
Comme c' est parti, je pense que çà va en faire pleurer certains...

tmb 12
Bavard
Bavard

Masculin
Nombre de messages : 2109
Age : 59
Localisation : Thimister - Belgique
Date d'inscription : 21/12/2009
Points : 5022

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par NOUHAUD LIONEL le Lun 22 Fév 2016 - 12:58

Bonjour à tous,
Après des vérifications par rapport aux plans, les ailes ne sont pas tout à fait justes.
Il va falloir corriger cela, et trouver une solution pour ne pas tout recommencer (je suis maso et quand même...); j'ai ma petite idée sur la question et ça devrait le faire!!! à suivre.
Je suis toujours un peu stressé du regard des autres sur mon travail et je n'aimes pas que le résultat ne soit pas juste.
Donc au travail!
A+++Lionel

NOUHAUD LIONEL
Initié
Initié

Masculin
Nombre de messages : 125
Age : 46
Localisation : LIMOGES 87
Date d'inscription : 19/09/2015
Points : 557

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par titelouze le Lun 22 Fév 2016 - 17:58

Hello !

Ben c'est gentil d'expliquer si précisément tes techniques !!
Je crois vraiment que pas grand monde ne trouvera à redire sur ton travail ! c'est propre, fin précis, quasi chirurgical !!
chose qui me plaît davantage, c'est que je serai parti de la même conception que toi !! c'est pour ça que je bave devant ton boulot !

bonne continuation !
j'ai hâte de découvrir la solution au problème qui te tracasse..
@+
Fred

titelouze
Grand Bavard
Grand  Bavard

Masculin
Nombre de messages : 5218
Age : 34
Localisation : Dole
Date d'inscription : 20/10/2009
Points : 12307

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par basket le Lun 22 Fév 2016 - 18:19

Super excitant Shocked , le montage et le sujet , même si y'a des bricoles qui ne seront pas scratchées ....


basket
Bavard
Bavard

Nombre de messages : 2103
Age : 49
Localisation : Marseille
Date d'inscription : 21/06/2012
Points : 6134

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
1/23  (1/23)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par NOUHAUD LIONEL le Mar 23 Fév 2016 - 12:08

Bonjour,
Effectivement, quelques éléments ne sont pas fait maison...mais bon il faut bien se simplifier la vie parfois... déjà que le scratch n'est pas toujours simple, alors quand on peut ...
Merci à tous pour vos encouragements, et A+++
Lionel

NOUHAUD LIONEL
Initié
Initié

Masculin
Nombre de messages : 125
Age : 46
Localisation : LIMOGES 87
Date d'inscription : 19/09/2015
Points : 557

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par Rainbow XF-12 le Mar 23 Fév 2016 - 12:36

titelouze a écrit:Hello !

Ben c'est gentil d'expliquer si précisément tes techniques !!
Je crois vraiment que pas grand monde ne trouvera à redire sur ton travail ! c'est propre, fin précis, quasi chirurgical !!
chose qui me plaît davantage, c'est que je serai parti de la même conception que toi !! c'est pour ça que je bave devant ton boulot !

bonne continuation !
j'ai hâte de découvrir la solution au problème qui te tracasse..
@+
Fred

+ 1000, super plan ce dossier scratch, bonne doc, bien rangé, bien propre et tout et tout et surtout une bonne idée pour cet avion record.
Admiratif je suis.
J'en étais resté au modèle 1/72, un Huma Modell symbolique de mémoire > http://fighters.forumactif.com/t33828-messerschmitt-me-209-v-4-1939-41-huma-modell), il est vraiment tout petit avec son serpent sur le capot.

Petite rectif. de faute de frappe pour ton titre, c'est pas une Pigeot 204 mais du 209


Bonne continuation et bon courage Lionel.

Rainbow XF-12
Pro de la parlotte
Pro de la parlotte

Masculin
Nombre de messages : 29091
Age : 42
Localisation : Region toulousaine
Date d'inscription : 25/05/2007
Points : 9483

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par NOUHAUD LIONEL le Mar 23 Fév 2016 - 14:02

Oh m....,oui effectivement c'est pas une Peugeot 204, mais bien un ME 209....merci pour la précision (étant nouveau; on peut changer l'intitulé de l'article???), ça fait un peu con.
Lionel


NOUHAUD LIONEL
Initié
Initié

Masculin
Nombre de messages : 125
Age : 46
Localisation : LIMOGES 87
Date d'inscription : 19/09/2015
Points : 557

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par PascalG le Mar 23 Fév 2016 - 14:32

NOUHAUD LIONEL a écrit:on peut changer l'intitulé de l'article?

Oui, en allant sur le tout premier message du fil. Wink

Comme beaucoup, je vais suivre avec intérêt cet impressionnant scratch... thumright

Pascal

PascalG
Bavard
Bavard

Masculin
Nombre de messages : 2769
Age : 54
Localisation : Toulouse
Date d'inscription : 26/03/2012
Points : 10289

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par Shime le Mar 23 Fév 2016 - 14:40

Ouha superbe boulot, très propre ça promet!

Shime
"Big Moustache"

Masculin
Nombre de messages : 8875
Age : 37
Localisation : Illzach 68
Date d'inscription : 05/01/2007
Points : 12030

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
3/70  (3/70)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par Yuri le Mar 23 Fév 2016 - 14:43

Je suis également admiratif de ce travail, cette précision et ce sens du rangement...
Je suis au fond et je me tais ; je ne connais rien à cette approche créative & ses techniques, mais quel respect elle inspire en tout cas !!
Bonne suite à toi,

Yuri
Bavard
Bavard

Masculin
Nombre de messages : 2098
Age : 46
Localisation : PARIS XVIII
Date d'inscription : 20/03/2015
Points : 7807

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
3/103  (3/103)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par NOUHAUD LIONEL le Mar 23 Fév 2016 - 15:08

Désolé Pascal, mais je vois comment et ou changer le titre du sujet...
Peux-tu me faire un tuto ou description....
Lionel

NOUHAUD LIONEL
Initié
Initié

Masculin
Nombre de messages : 125
Age : 46
Localisation : LIMOGES 87
Date d'inscription : 19/09/2015
Points : 557

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par PascalG le Mar 23 Fév 2016 - 15:37

Oups, j'ai oublié de préciser qu'il faut cliquer sur "éditer" pour accéder au message et ainsi modifier le titre du message aussi bien que son contenu, selon le cas. Cela fonctionne sur tous les messages dont on est l'auteur, mais l'intitulé général - qui se répète de message en message - n'est modifiable que sur le tout premier message créé uniquement.

J'espère être clair...

Pascal

PascalG
Bavard
Bavard

Masculin
Nombre de messages : 2769
Age : 54
Localisation : Toulouse
Date d'inscription : 26/03/2012
Points : 10289

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par NOUHAUD LIONEL le Mar 23 Fév 2016 - 15:44

Et voila, c'est fait,merci beaucoup Pascal.
A+++

NOUHAUD LIONEL
Initié
Initié

Masculin
Nombre de messages : 125
Age : 46
Localisation : LIMOGES 87
Date d'inscription : 19/09/2015
Points : 557

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par NOUHAUD LIONEL le Jeu 25 Fév 2016 - 11:03

Bonjour à tous.

J'ai un peu travaillé sur la bête.
La forme des ailes n'étaient pas correctes par rapport aux plans (même si ceux-ci ne sont pas toujours identiques...), donc je me suis attelé à la tâche.
De la carte plastique de 1mm découpé en forme, m'a permis de rectifier les formes.
Puis après séchage de la colle, il a fallu mastiquer et poncer pour diminuer l'épaisseur du bord de fuite (et encore ce n'est pas fini...je ne suis pas satisfait du résultat)





Après cela, j'ai commencé les ailerons.
Ils sont composés de 2 épaisseurs de carte plastique (1mm+0.4mm) collées entre elles puis découpés aux formes appropriées.
Un long ponçage pour donner l'épaisseur et le galbe.
Après cela ajustement et positionnement sur l'aile (il y a des corrections à donner...) et ensuite il faudra faire les gravures en creux.







Voila A+++ et merci pour vos encouragements.
LIONEL

NOUHAUD LIONEL
Initié
Initié

Masculin
Nombre de messages : 125
Age : 46
Localisation : LIMOGES 87
Date d'inscription : 19/09/2015
Points : 557

Infos Fighters
Echelle favorite: 1/32
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par goose1977 le Jeu 25 Fév 2016 - 11:11

eh ben quel boulot magnifique

Yan

goose1977
Pro de la parlotte
Pro de la parlotte

Masculin
Nombre de messages : 21248
Age : 39
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 71943

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par Rainbow XF-12 le Ven 26 Fév 2016 - 13:55

A l'instant par hasard en cherchant du Bf109 je suis tombé sur un mini photoscope du 209 V1 > http://www.primeportal.net/hangar/francesco_pomi/me_209_v1/

Si ça peut servir....

Bonne suite.


Olivier/Rain'

Rainbow XF-12
Pro de la parlotte
Pro de la parlotte

Masculin
Nombre de messages : 29091
Age : 42
Localisation : Region toulousaine
Date d'inscription : 25/05/2007
Points : 9483

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

en cours Re: MONTAGE ME 209 V4 AU 1/32 EN SCRATCH

Message par Contenu sponsorisé Aujourd'hui à 22:11


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
