1/48 Mig-25PDS Iraq

Message par rom1 le Jeu 10 Mar 2016 - 22:26

Salut !

Le pote sharko m'a convaincu... après son superbe Foxbat:
http://fighters.forumactif.com/t75195-mig-25-foxbat-kitty-hawk-1-48

je me devais d'attaquer le mien!




Le mien sera un Iraquien:




http://www.aviationgraphic.com/airplanes/335-mig-25pds-foxbat-25211-iraf-tc-206.html


En fait le montage est déjà bien avancé.
Mais voici les étapes principales du montage.


Pour commencer il faut savoir que le mig-25 Kitty hawk n'est pas ce qu'on peut appeler une maquette bien conçue:

http://www.britmodeller.com/forums/index.php?/topic/234950939-kitty-hawk-mig-25pdpds-detailing-corrections/

Beaucoup d'erreurs de forme, de mélange entre les détails des version PDS et RB, d'ajustements foireux...
Certains points seront corrigés, d'autres pas...
Les deux corrections principales concerneront la forme de la partie avant et les tuyères.



Commencons par le radome.
Kitty hawk a complètement loupé cette partie, sa section étant "carréoidale" Smile
au lieu d'être parfaitement ronde.
De plus le profil n'est pas symétrique, donnant au radome une forme incurvée.




Bref, en se basant sur un plan et en s'aidant d'un coup de CAO , on obtient çà:



Ensuite, grace à "Shapeways" https://www.shapeways.com/ j'ai pu commander une impression 3D de ma pièce:






La surface rugueuse demande un peu de travail: surfacer, poncage et rebelote:





A cause de la section plus large que haute, j'ai du corriger le défaut en rajoutant de la matière:




ENcore un peu de ponçage est nécessaire pour arrondir les angles.




Après ponçage:



[url=[http://s545.photobucket.com/user/romainfleche/media/MIG-25/20151024_180556_zpsyvthufik.jpg.html][/url]




Un peu de travail est nécessaire ici aussi pour permettre un bon ajustement de la partie avant du fuselage:







Après regravure et nettoyage, on peut remouler!






Et voilà!












Ensuite le cockpit.

Il s'agit de la résine neomega:






En fait, le cockpit KittyHawk est très joli, mais la résine offre tout de même plus de relief.




Le set Neomega est en fait prévu pour la maquette revell.
Il faut donc beaucoup de montage à blanc et de coups de lime afin de le positionner correctement:








Pour la peinture, j'ai fais un mélange de Gunze:






J'ai essayé un effet zénithal en appliquant des teintes plus claires par le haut.
Cela éclairci les surfaces horizontales.





Ensuite, jus à l'huile:






Les détails sont repiqués un pinceau fin  avec des teintes Prince August:







Les instruments sont issus des décals de la maquette Revell.









Les poignées d'éjection sont découpées dans de la bande cache.





Assemblage final:












La suite plus tard avec les trains et les baies.



A+

Romain

rom1
"Big Moustache"

Masculin
Nombre de messages : 4923
Age : 29
Localisation : Chalon sur Saône/Dijon
Date d'inscription : 05/08/2007
Points : 9687

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
1/0  (1/0)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Jirokoh le Jeu 10 Mar 2016 - 23:13

Eeeeeeeeehh mais c'est quoi ct'arnauqe ? Il date d'il y a super longtemps ce début de montage !! Remboursé !!

Enfin je reste sur le c*l ! C'est le most du most Catia pour la maquette, j'adore !

Jirokoh
Super actif
Super actif

Masculin
Nombre de messages : 10502
Age : 20
Localisation : Toulouse
Date d'inscription : 01/01/2011
Points : 26597

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS group
Montages en cours / Mon stock:
1/4  (1/4)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par vroux65 le Jeu 10 Mar 2016 - 23:57

Tu fais ça en diorama ????
" />

" />

[img][/img]

[img][/img]

vroux65
Bavard
Bavard

Masculin
Nombre de messages : 3834
Age : 45
Localisation : alsace
Date d'inscription : 02/06/2011
Points : 10481

Infos Fighters
Echelle favorite: 1/72
=>: Fighters Group
Montages en cours / Mon stock:
6/105  (6/105)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Remmert de Bruin le Ven 11 Mar 2016 - 5:37

Ah oui, ça commence bien, bon montage Romain.

_________________
A+ Remmert
http://freherflywarbirds.forumactif.org/
"Life's tough, it's even tougher when your stupid" from Sands of Iwo Jima
“Diplomacy is the art of saying ‘nice doggie’ until you can find a rock.” Will Rogers

Remmert de Bruin
MODERATEUR
MODERATEUR

Nombre de messages : 18723
Age : 49
Localisation : Haarlem Pays-Bas / Vauclaix Niévre
Date d'inscription : 19/08/2009
Points : 39157

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
2/150  (2/150)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Jasper Joker II le Ven 11 Mar 2016 - 8:28

Je m'installe pour suivre le montage de cette véritable brute.
Intéressant le dio

Jasper Joker II
Grand Bavard
Grand  Bavard

Masculin
Nombre de messages : 5418
Age : 44
Localisation : Massif de Belledonne, loin de Geoffroy-Guichard
Date d'inscription : 09/01/2010
Points : 19390

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
4/56  (4/56)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Alex_f22 le Ven 11 Mar 2016 - 10:29

Ça commence très fort avec le radome
C'est du super boulot !
Ton pit est vraiment magnifique
Je m'installe pour admirer la suite !!

Alex_f22
Bavard
Bavard

Masculin
Nombre de messages : 1744
Age : 20
Localisation : Brignoles
Date d'inscription : 03/04/2011
Points : 5279

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
4/20  (4/20)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Shiba le Ven 11 Mar 2016 - 10:52

Hop ! La claque de cette fin de semaine. Superbe !

Shiba
Bavard
Bavard

Masculin
Nombre de messages : 2469
Age : 30
Localisation : Chastre - Belgique
Date d'inscription : 03/06/2007
Points : 4155

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
3/45  (3/45)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par capitaine tyty le Ven 11 Mar 2016 - 11:41

je m'installe, content que tu commence! il va déchirer comme d'hab'! Bon montage!

capitaine tyty
Actif
Actif

Masculin
Nombre de messages : 658
Age : 23
Localisation : Lyon
Date d'inscription : 25/04/2010
Points : 2302

Infos Fighters
Echelle favorite:
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par dirtydm le Ven 11 Mar 2016 - 13:31

ah cool romain reviens aux affaires ici!

dirtydm
Super actif
Super actif

Masculin
Nombre de messages : 16386
Age : 37
Localisation : Tourcoing 59
Ma photo :
Date d'inscription : 17/03/2009
Points : 25396

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
1/15  (1/15)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par paroc le Ven 11 Mar 2016 - 13:52

Ha oui, alors là ça va encore me faire perdre quelques centimètres

Hey les gars, plus vous poster des montages de malade comme ça, plus je met du temps à descendre manger quand ma femme m’appelle !   Shocked

Bon montage Romain  et merci quand même

paroc
Bavard
Bavard

Masculin
Nombre de messages : 1467
Age : 52
Localisation : Ernée : la mayenne
Date d'inscription : 09/11/2007
Points : 4347

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
1/50  (1/50)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Sukhoi le Ven 11 Mar 2016 - 15:51

Commencement flamboyant : super !

Sukhoi
Bavard
Bavard

Masculin
Nombre de messages : 1601
Age : 45
Localisation : VOSGES-88
Date d'inscription : 30/08/2006
Points : 3592

Infos Fighters
Echelle favorite: 1/144
=>:
Montages en cours / Mon stock:
25/50  (25/50)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par mittelkimono le Ven 11 Mar 2016 - 16:10

c'est superbe bravo pour la CAO . j' ai hate de voir la suite

mittelkimono
Actif
Actif

Masculin
Nombre de messages : 509
Age : 37
Localisation : Toulon
Date d'inscription : 17/10/2008
Points : 1395

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
3/16  (3/16)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Yakari le Ven 11 Mar 2016 - 19:09

Wow!!!
ça envoie du lourd!!!
Je m'installe pour la leçon du professeur rom1 Mr.Red
Bon montage!

Yakari
Actif
Actif

Masculin
Nombre de messages : 530
Age : 41
Localisation : Lorraine
Date d'inscription : 24/10/2013
Points : 2457

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
3/4  (3/4)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par rom1 le Ven 11 Mar 2016 - 21:10

La suite! Smile

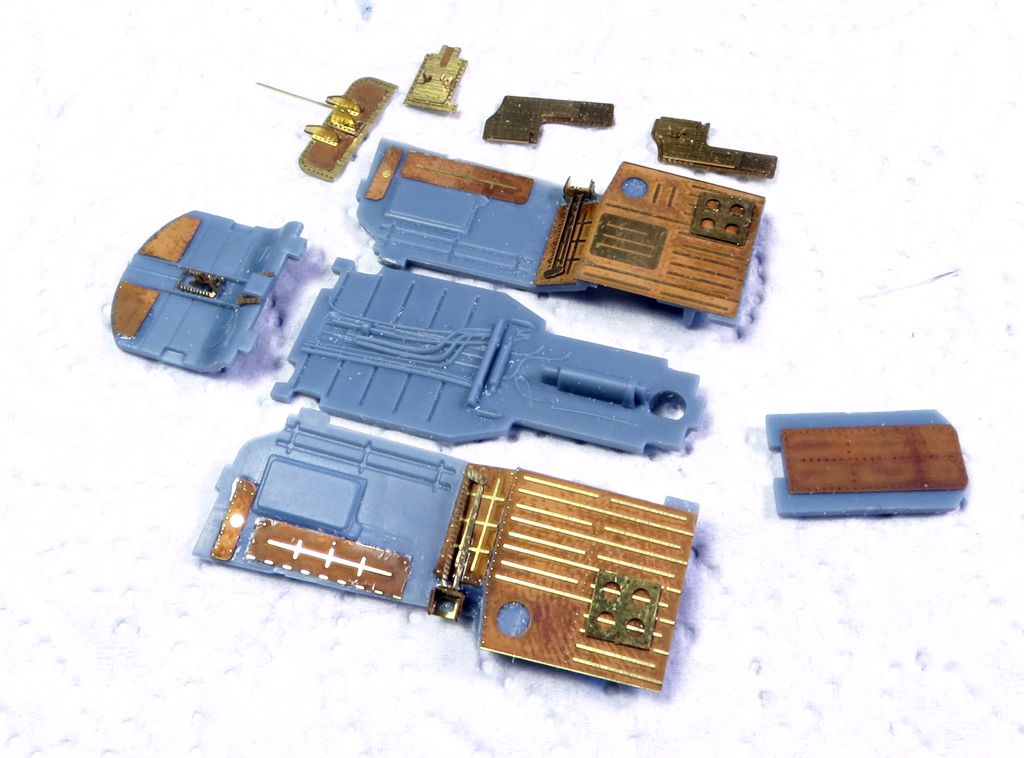

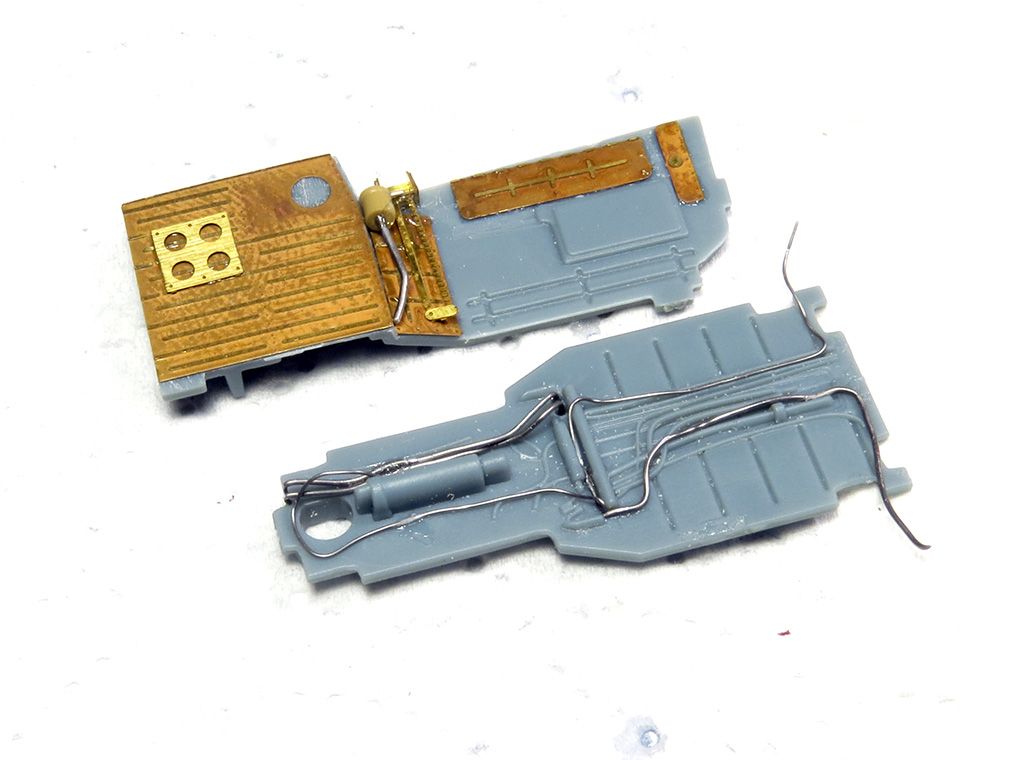

Un peu de photodécoupe Eduard dans les baies:






AInsi qu'un peu de fil d'étain:






Les baies principales:

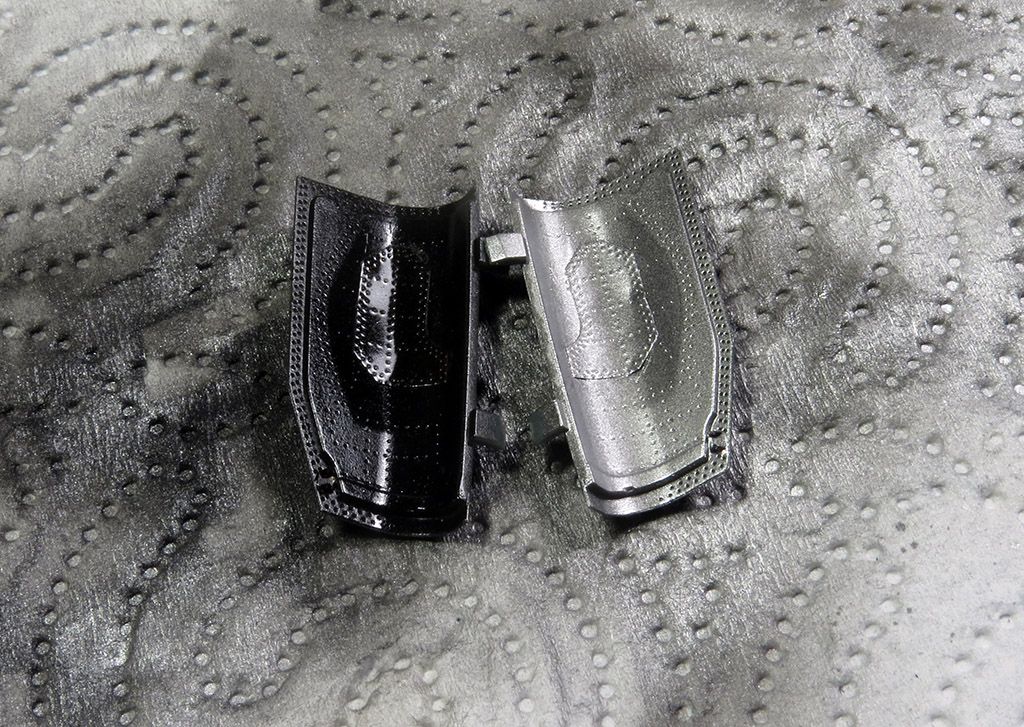

Pour la peinture j'ai commencé par une base noire:

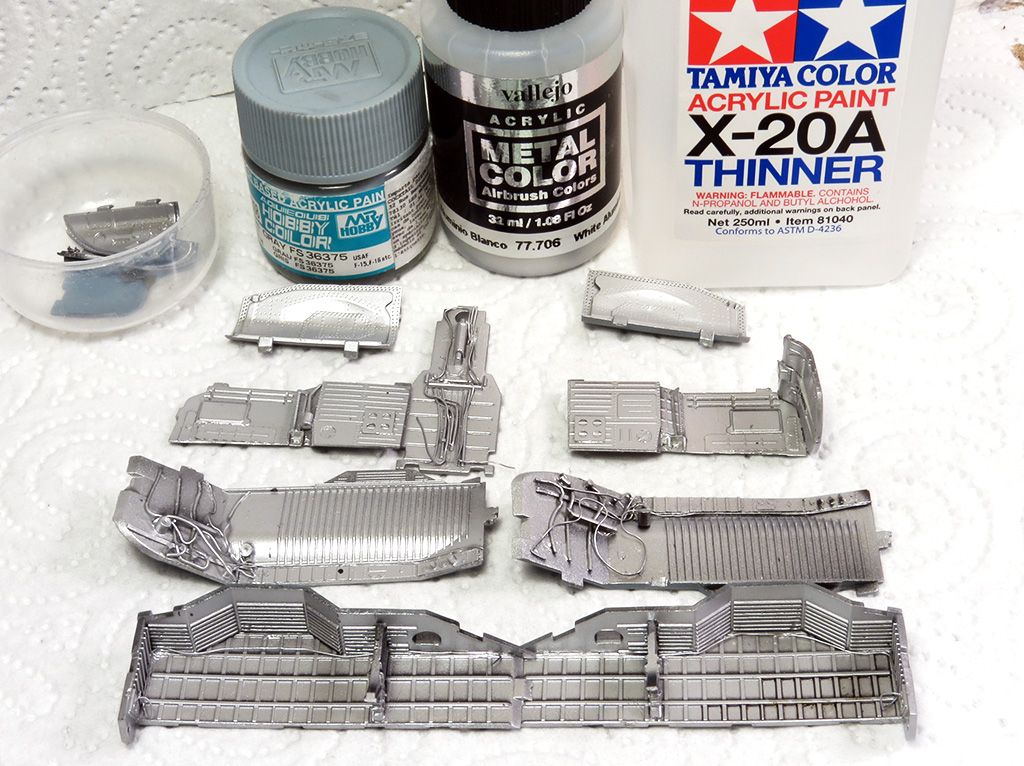

Puis j'ai essayé la peinture alu acrylique Vallejo:




Et çà marche plutot bien!
On peut même la mlanger à la Gunze.

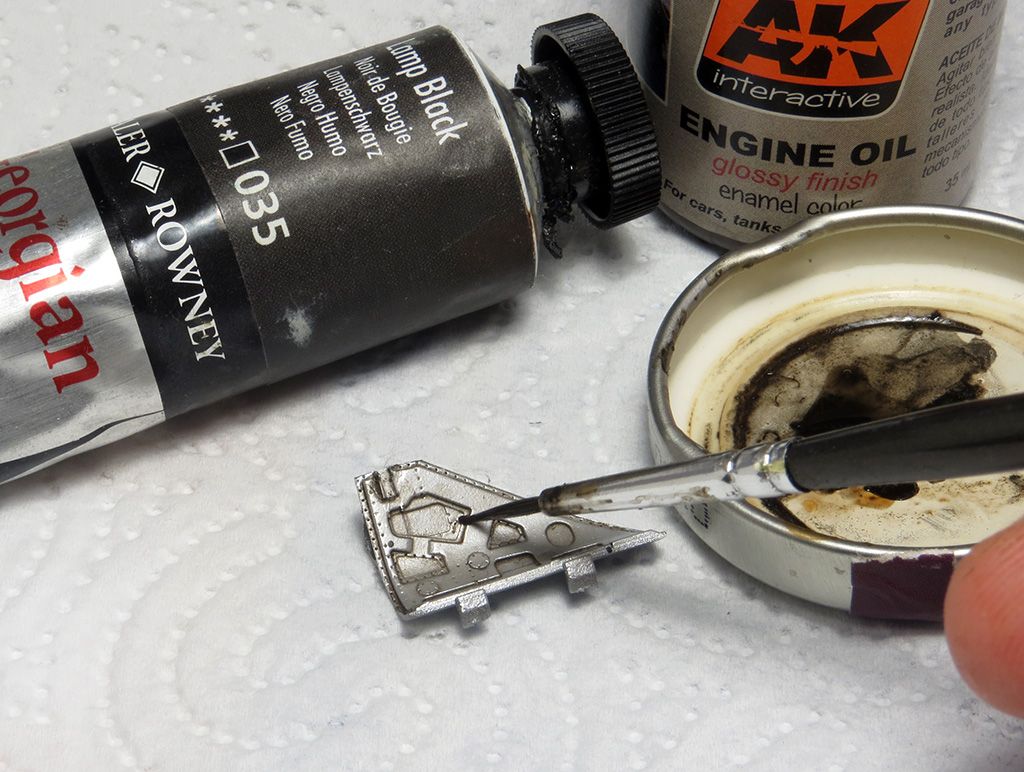

Le jus est rélaisé avec de l'huile et du Engine oil AK:

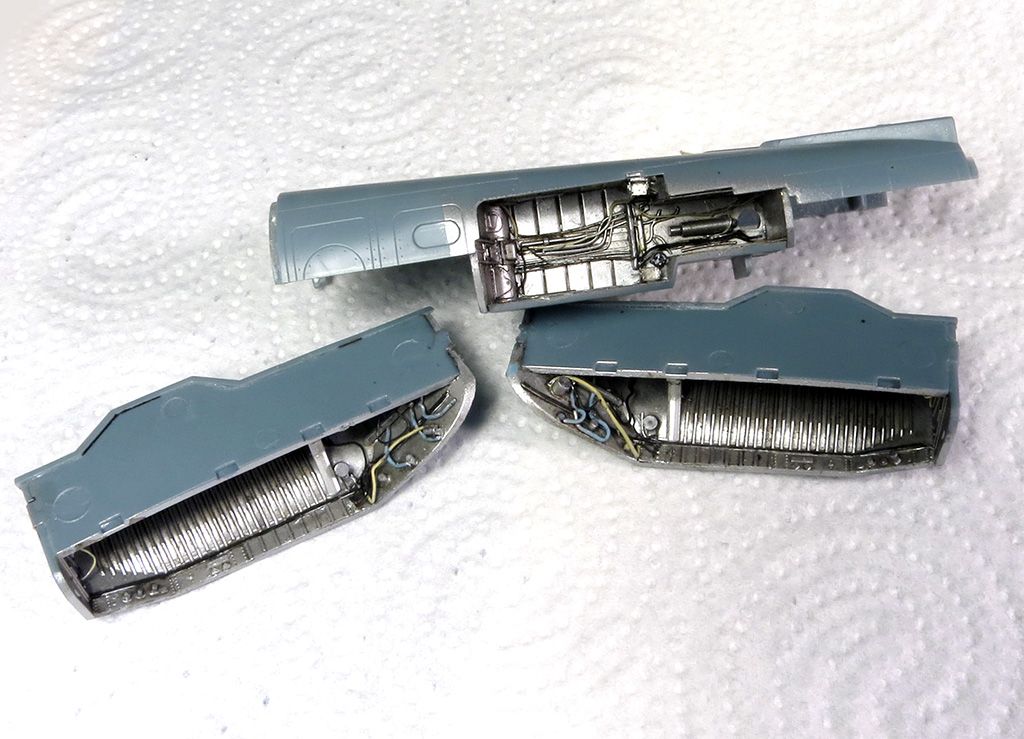

Après assemblage:

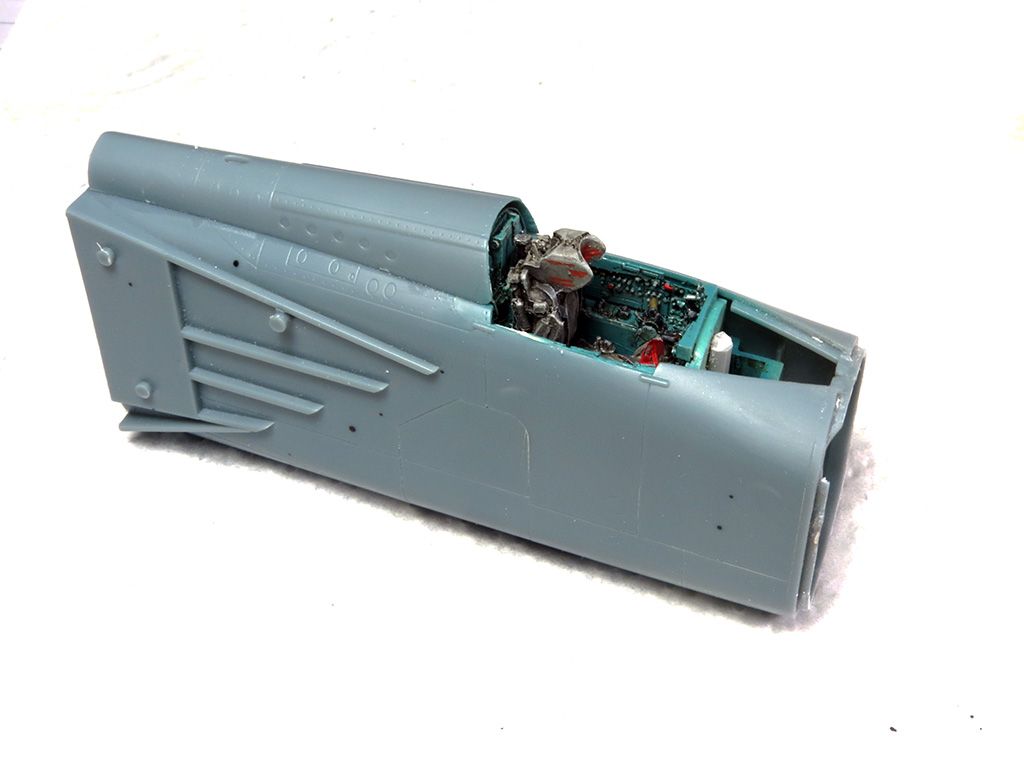

Après quelques montages à blanc, on peut refermer le fuselage:
Un peu d'ajustement est nécessaire pour intégrer le cockpit sur la baie de train:




Et...








Ensuite les canaux PC.

Kittyhawk a fait une petite erreur en faisant tourner une aube en sens inverse.
Le gars raftav arrive à la rescousse avec un remoulage:








L'anneau PC est aussi en sens inverse.
On utilise ici les pièces Eduard:

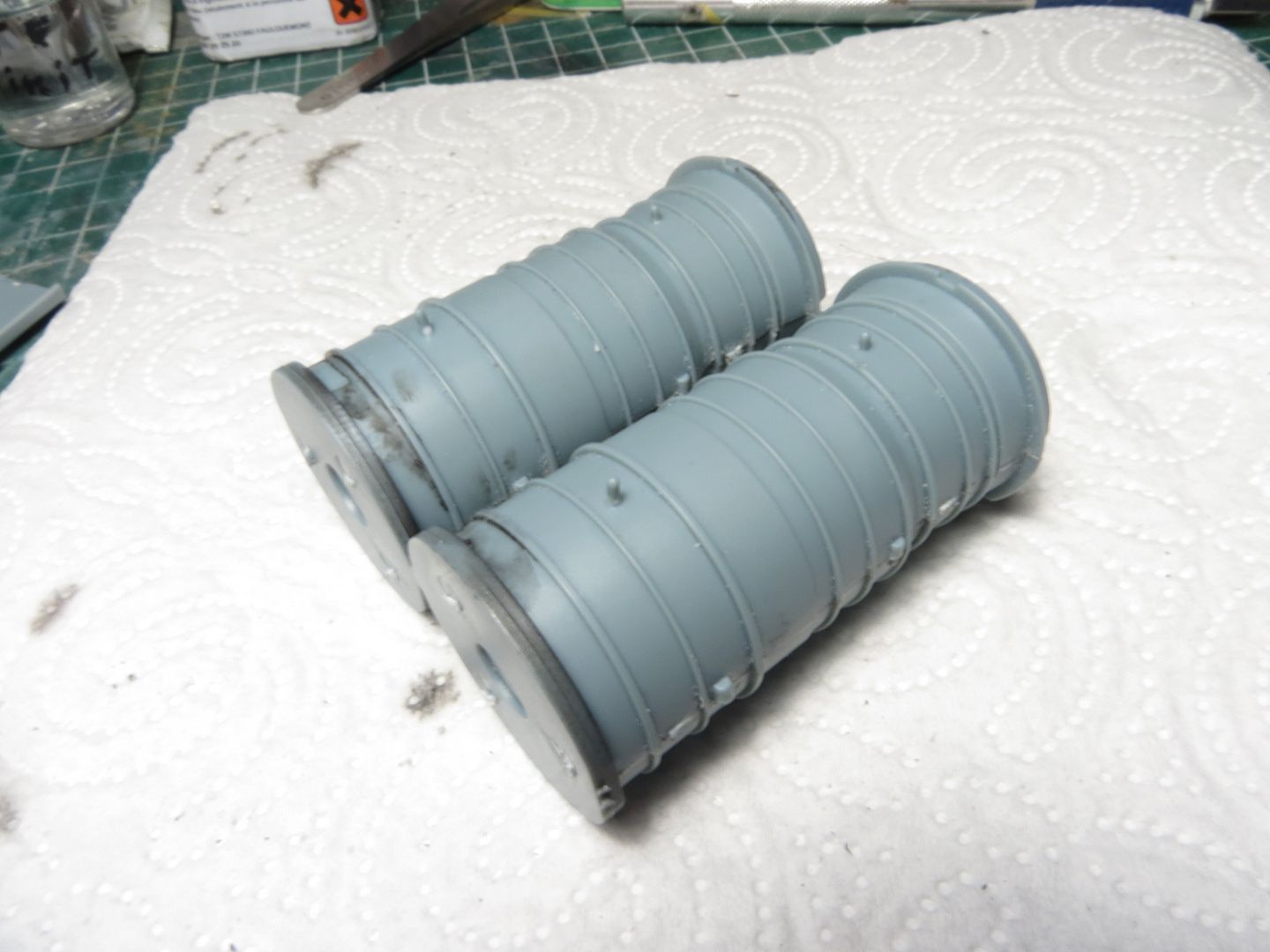

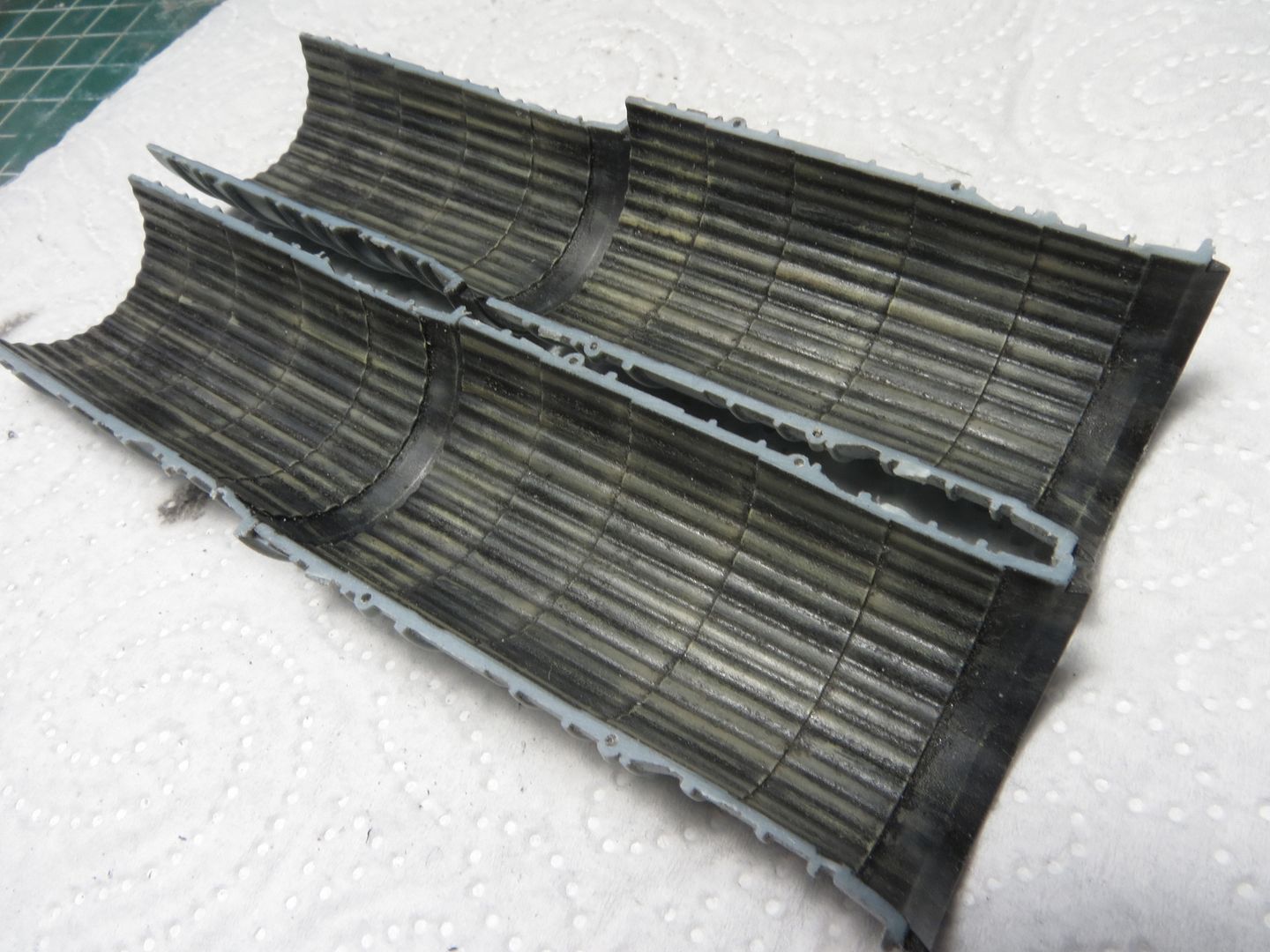

Les canaux sont peints en noir, puis brossés et pulvérisés de beige.
Des jus marrons sont aussi appliqués:

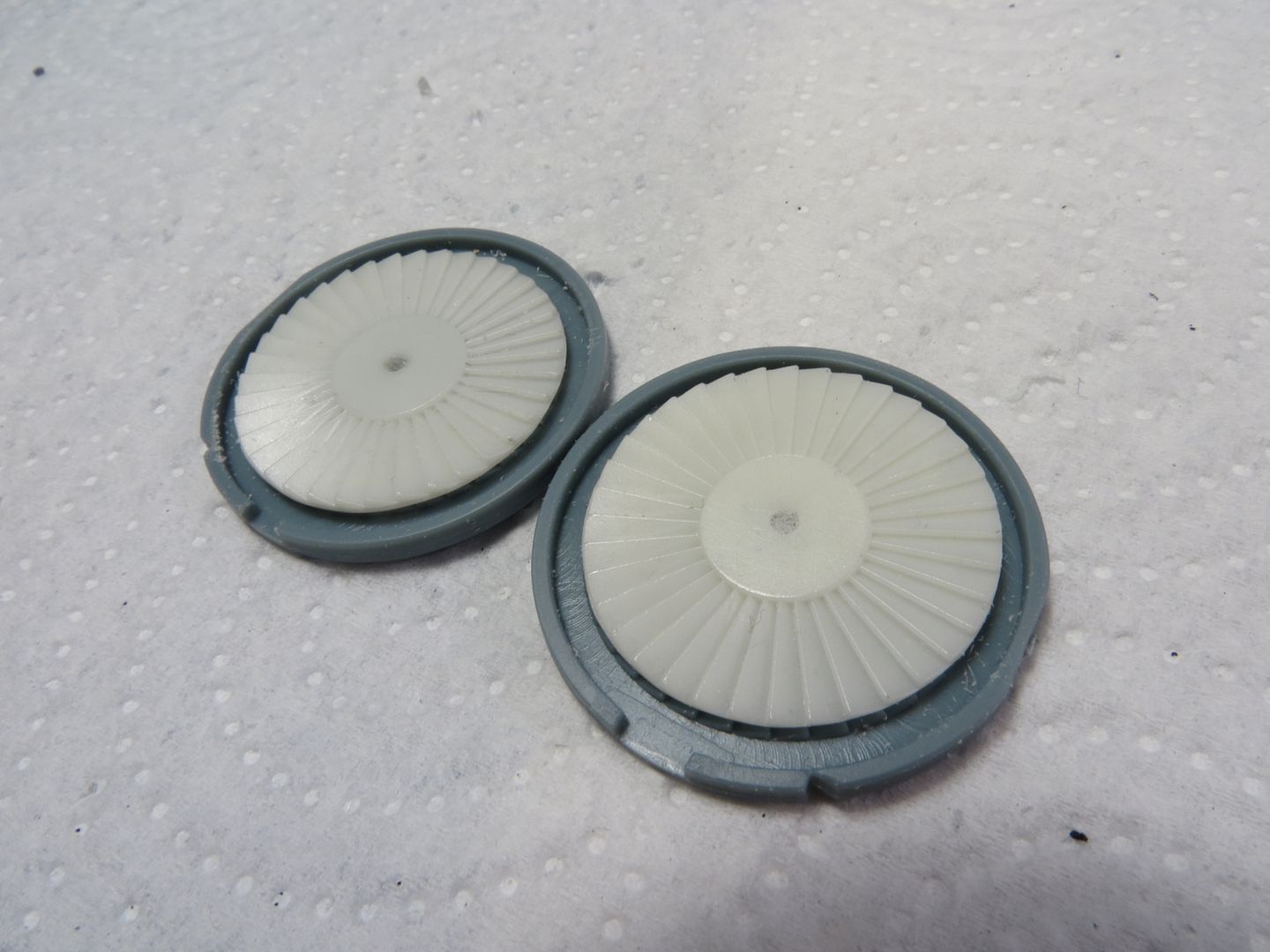

Collages des aubes et des anneaux PC:

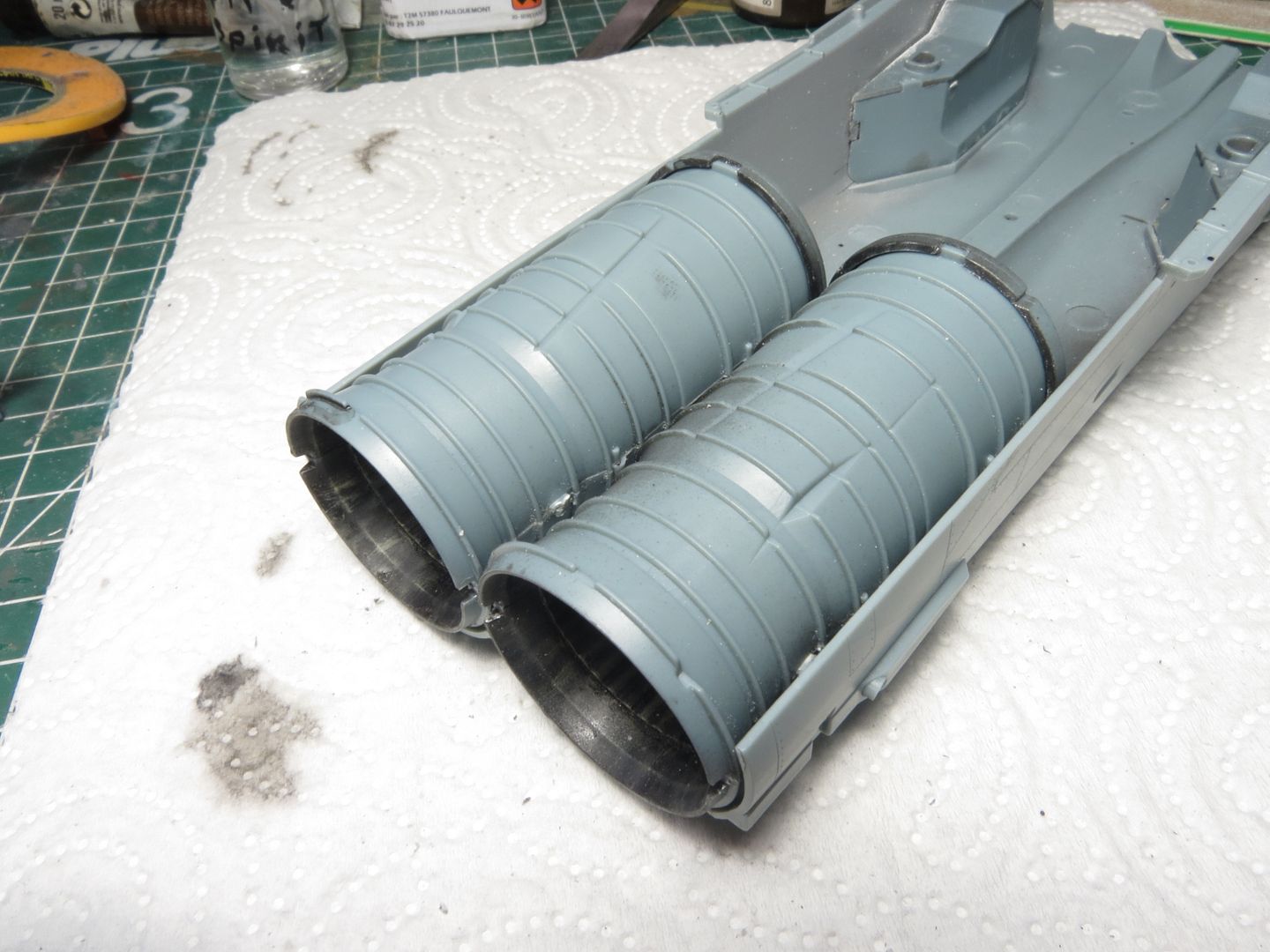

Les canaux en place dan sle fuselage inférieur:






On referme bientot!!


A+

Romain

rom1
"Big Moustache"

Masculin
Nombre de messages : 4923
Age : 29
Localisation : Chalon sur Saône/Dijon
Date d'inscription : 05/08/2007
Points : 9687

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
1/0  (1/0)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par paroc le Ven 11 Mar 2016 - 21:28

Et ben voilà, ça y est, Je suis en retard pour aller voir les enfoirés à la télé ; C'est malin hein !

Bravo Romain, super taf
Dis, tu m'expliqueras ?

paroc
Bavard
Bavard

Masculin
Nombre de messages : 1467
Age : 52
Localisation : Ernée : la mayenne
Date d'inscription : 09/11/2007
Points : 4347

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
1/50  (1/50)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Yakari le Ven 11 Mar 2016 - 21:28

C'est beau tout ça....
Je suis franchement impressionné!
Continue comme ça, et tu va nous faire une "petite" merveille.

Yakari
Actif
Actif

Masculin
Nombre de messages : 530
Age : 41
Localisation : Lorraine
Date d'inscription : 24/10/2013
Points : 2457

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
3/4  (3/4)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par basket le Ven 11 Mar 2016 - 21:47

rom1 a écrit:La suite! Smile

.....Kittyhawk a fait une petite erreur ......


Nan , l'erreur c'est Kitty Hawk !

Ceci-dit tu es en train de faire un must de cette purge ! C'est brillant !!!!!

basket
Bavard
Bavard

Nombre de messages : 2103
Age : 49
Localisation : Marseille
Date d'inscription : 21/06/2012
Points : 6134

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
1/23  (1/23)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Eric Etchegaray le Ven 11 Mar 2016 - 21:52

Bonsoir !

Pfiouu ! quel début !



Bon on s'assoit et on admire !

Eric Etchegaray
Grand Bavard
Grand  Bavard

Masculin
Nombre de messages : 6957
Age : 44
Localisation : Villenave d'Ornon 33 / Ascain 64
Ma photo : voir dans le tronchbinoscope!
Date d'inscription : 28/10/2009
Points : 22900

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
5/100  (5/100)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par FredOscop le Ven 11 Mar 2016 - 22:08

La vache la claque , rien que le nez, le pit!!!!!
Ç est la ou je me dit qu il y a un monde entre ce que tu produits et ce que je peux faire!!
Et puis les baies , la photodécoupe ....OMFG!!
Bref je vais suivre et me mettre au tricot!Smile

FredOscop
Bavard
Bavard

Masculin
Nombre de messages : 3432
Age : 45
Localisation : Tours
Date d'inscription : 24/01/2014
Points : 11989

Infos Fighters
Echelle favorite: 1/48
=>: Fighters Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par rom1 le Ven 11 Mar 2016 - 22:15

FredOscop a écrit:
Bref je vais suivre et me mettre au tricot!Smile

mouais.. va finir ton moustique avant

rom1
"Big Moustache"

Masculin
Nombre de messages : 4923
Age : 29
Localisation : Chalon sur Saône/Dijon
Date d'inscription : 05/08/2007
Points : 9687

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
1/0  (1/0)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par FredOscop le Ven 11 Mar 2016 - 22:22

rom1 a écrit:
FredOscop a écrit:
Bref je vais suivre et me mettre au tricot!Smile

mouais.. va finir ton moustique avant


Bzzzzzzzzzzz:)))
Mouais:)....on va essayer!Smile

FredOscop
Bavard
Bavard

Masculin
Nombre de messages : 3432
Age : 45
Localisation : Tours
Date d'inscription : 24/01/2014
Points : 11989

Infos Fighters
Echelle favorite: 1/48
=>: Fighters Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Shime le Ven 11 Mar 2016 - 22:54

Ouais pas mal pas mal

Shime
"Big Moustache"

Masculin
Nombre de messages : 8875
Age : 37
Localisation : Illzach 68
Date d'inscription : 05/01/2007
Points : 12030

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
3/70  (3/70)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par André-François le Sam 12 Mar 2016 - 9:31

Ouais, pas mal

Une question de bleusaille, ça sert à quoi de se casser le c.. a refaire le nez impécable puis à le surmouler en résine? Je comprends qu'on fasse ça pour faire plusieurs pièces, mais pour une seule, pourquoi pas garder le "master" ?

Allez, continue bien,

André

André-François
Bavard
Bavard

Masculin
Nombre de messages : 1733
Age : 49
Localisation : Oise
Date d'inscription : 15/08/2013
Points : 5942

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
4/45  (4/45)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Yuri le Sam 12 Mar 2016 - 9:58

Hé moustachu !
On dirait les pages d un Quijano !! Smile
Superbe !!!

Yuri
Bavard
Bavard

Masculin
Nombre de messages : 2098
Age : 46
Localisation : PARIS XVIII
Date d'inscription : 20/03/2015
Points : 7807

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
3/103  (3/103)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par rom1 le Sam 12 Mar 2016 - 10:59

André-François a écrit:

Une question de bleusaille, ça sert à quoi de se casser le c.. a refaire le nez impécable puis à le surmouler en résine? Je comprends qu'on fasse ça pour faire plusieurs pièces, mais pour une seule, pourquoi pas garder le "master" ?




Hello dédé!
alors:
1: la résine est plus facile à travailler pour les touches finales de surfacage, gravure... et en plus ca fait lest
2: il fallait un exemplaire pour le pote Raftav qui en échange m'a remoulé ses tuyères corrigées
3: parce que ca m'éclate Smile

A+

rom1
"Big Moustache"

Masculin
Nombre de messages : 4923
Age : 29
Localisation : Chalon sur Saône/Dijon
Date d'inscription : 05/08/2007
Points : 9687

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
1/0  (1/0)

Revenir en haut Aller en bas

Re: 1/48 Mig-25PDS Iraq

Message par Contenu sponsorisé Aujourd'hui à 6:56


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
