Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Dim 5 Mar 2017 - 21:37

Bonjour à tous,

Après un petit moment absent sur le forum, me revoici parmi vous.
Pour changer, je suis en train de monter un avion de la Grande Guerre au 1/72ème issue d'une bonne vieille boîte de Airfix.
J'ai interrompu le montage d'un Gotha UWD de la marque Choroszy pour faire ce DH.4.
Il sera présenté, ainsi que des Sopwith Strutter, Curtiss Jenny et le ballon d'observation du Camp de Souge à l'exposition qui débute à la médiathèque de Mérignac (près de Bordeaux), du 14 mars au 15 avril dans le cadre de la commémoration du Centenaire de la Première Guerre dont le thème est "Les américains à Mérignac - Les hôpitaux de Beaudésert".
Une exposition ludique avec photos et affiches d'époque, documents, archives, objets divers, etc.
Pour information, les américains sont arrivés au port de Bassens en 1917, par bateaux et sans avion. Après une formation, les avions utilisés aux abords de Bordeaux par ces ricains étaient anglais et les Curtiss ne sont arrivés qu'à la fin de la guerre.

Présentation du DH.4 de Airfix :

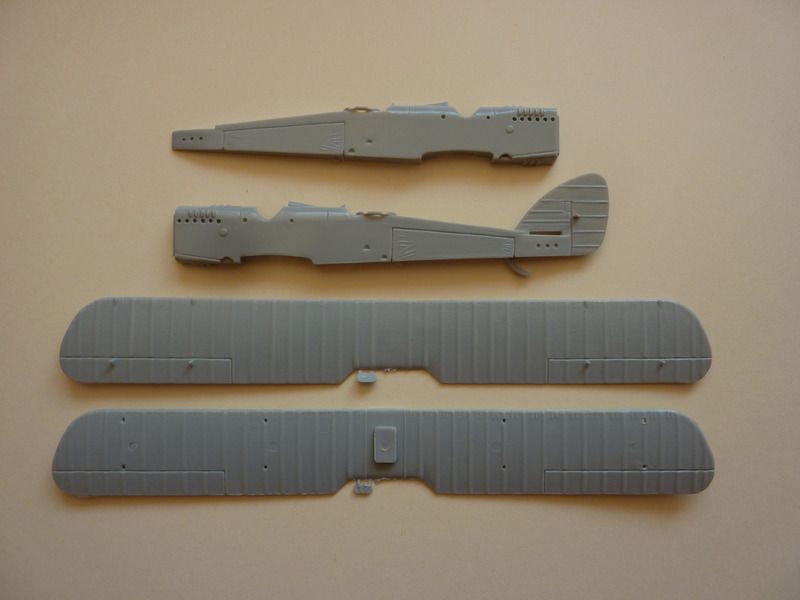

La boîte date de 1987, mais les moules sont certainement plus anciens.

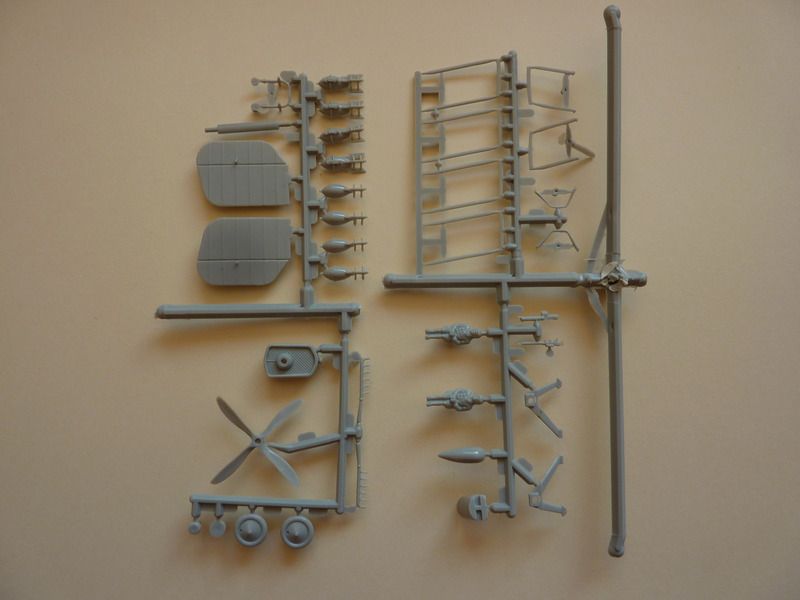

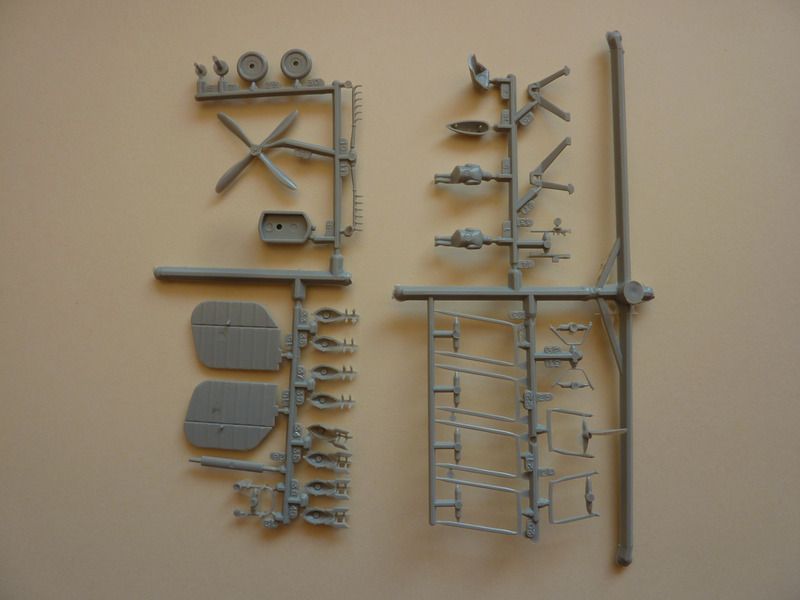

Le contenu, les pilotes resteront accrochés à la grappe, les sièges seront refaits car faux et je ne mettrai pas les bombes :

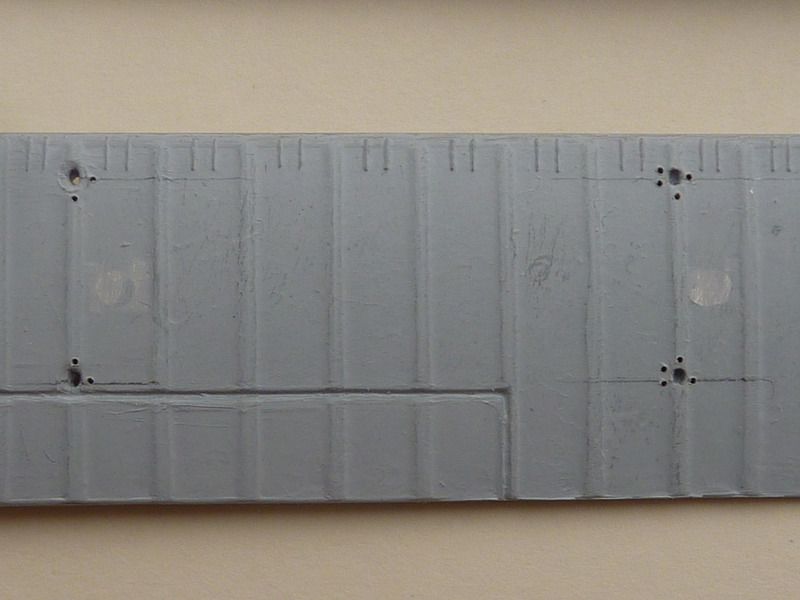

Les nervures sont légèrement accentuées et seront affinées, l'intérieur sera entièrement revu :

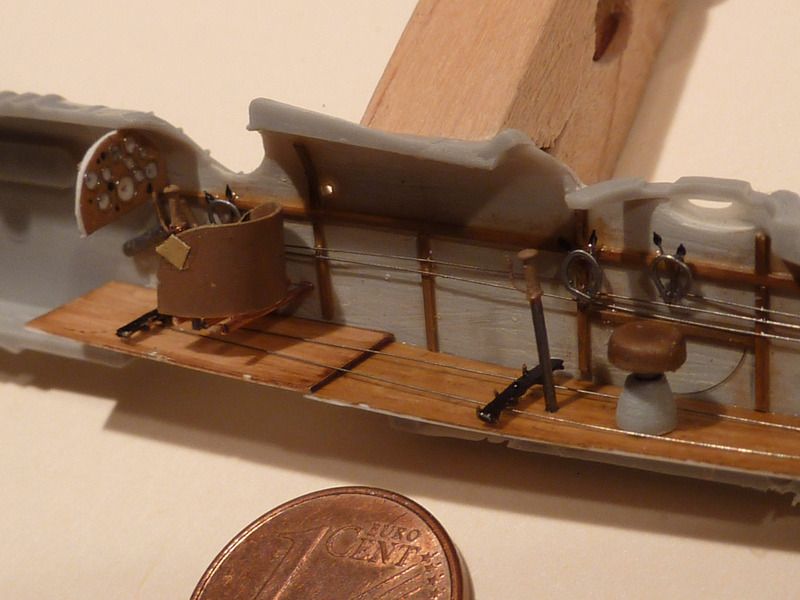

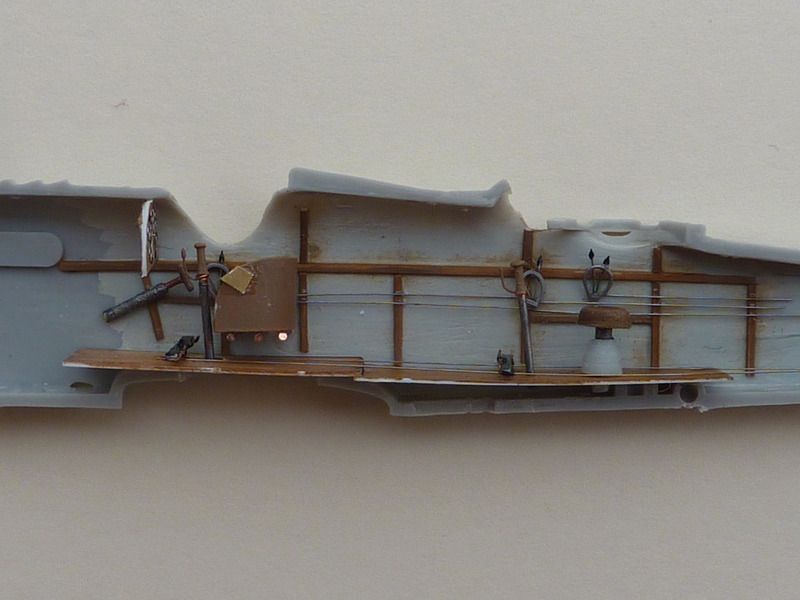

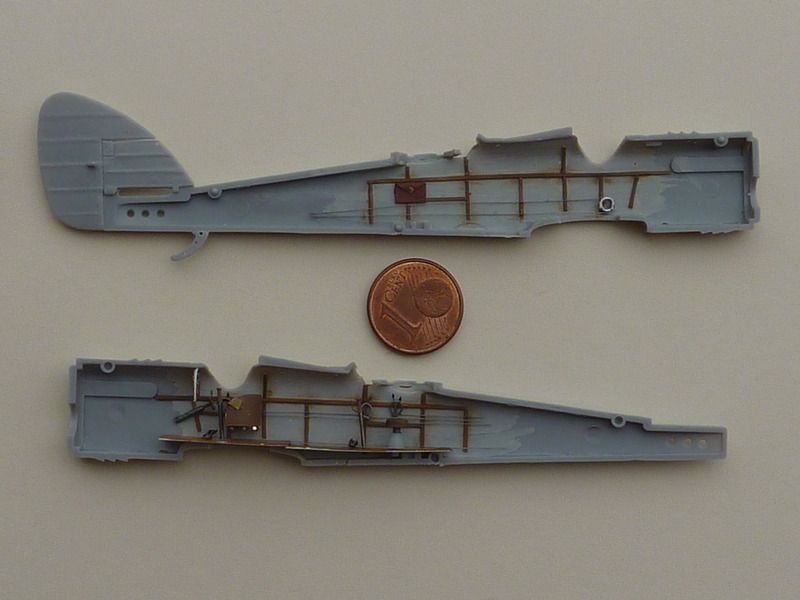

L'intérieur du fuselage, selon plans et photos est refait en totalité, et des percements sont faits dans la béquille de queue :




Je rappelle que nous sommes au 72ème ...

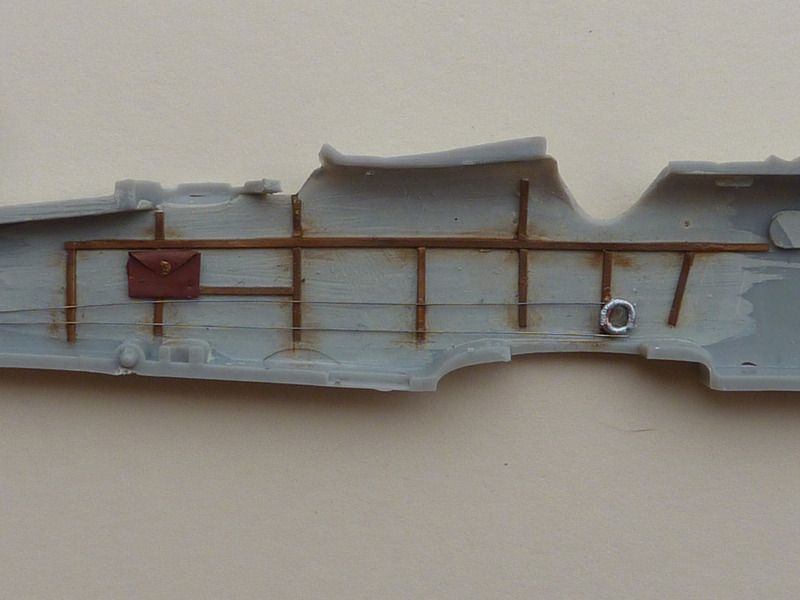

De l'autre côté, la sacoche de l'observateur :

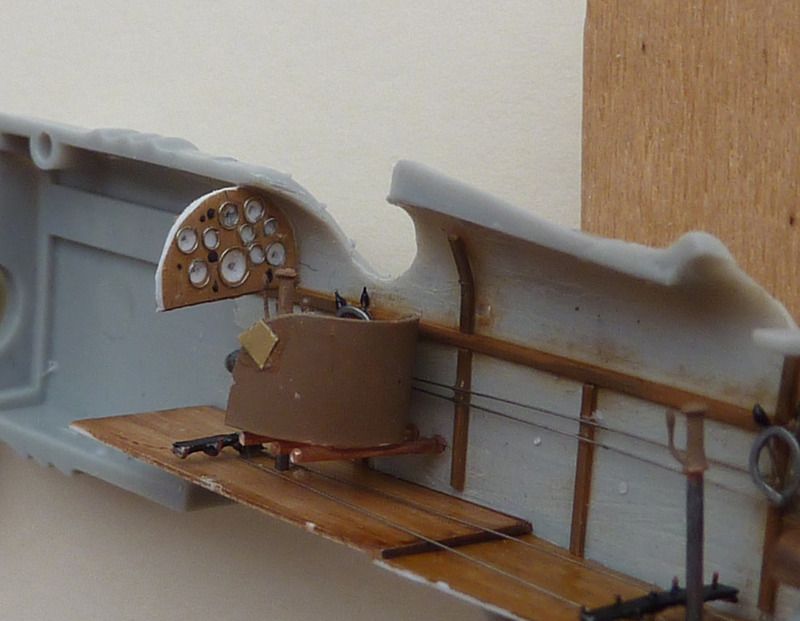

Et le tableau de bord du pilote :

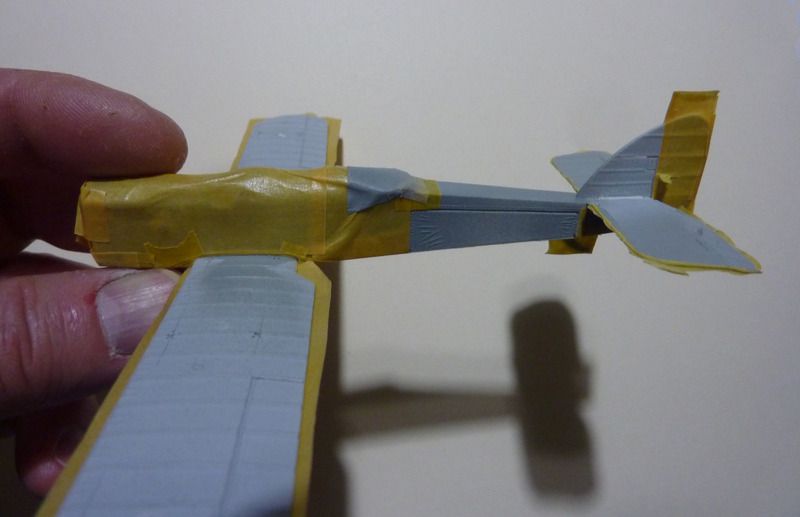

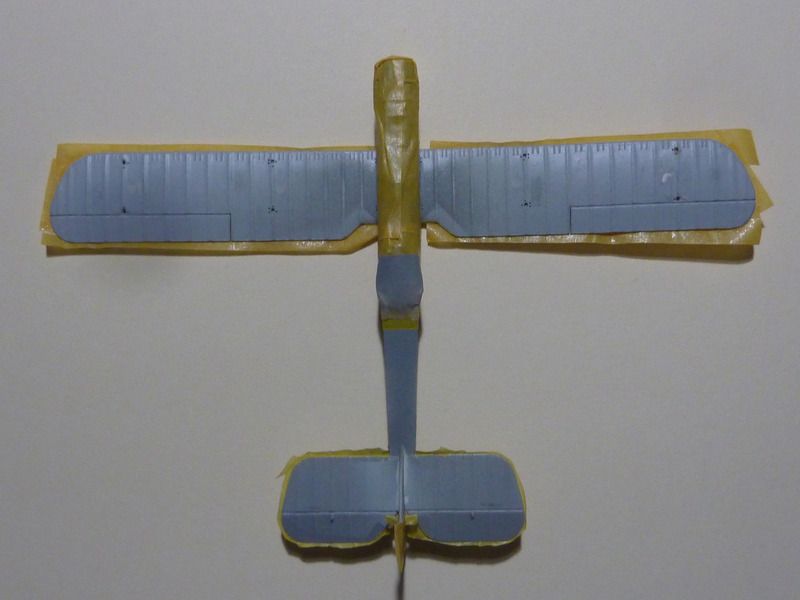

Après avoir rebouché les "trous" de l'injection, une première couche d'apprêt a été appliquée, puis j'ai percé pas moins de 80 trous pour les anneaux, autour des mâts et sur le fuselage pour le haubanage.


Je ne suis pas levé ce matin à 5h00 pour accomplir tout ce travail, j'ai débuté il y a près d'un mois, et je vous ferai partager les étapes à venir ces prochains jours.

A très bientôt

Philippe
avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 56
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par chris78 le Lun 6 Mar 2017 - 12:01

Bonjour Philippe

Superbe travail de scratch, le tableau de bord est magnifique et tout  ça au 1/72ème, chapeau bas !

Chris78
avatar
chris78
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2387
Age : 54
Localisation : versailles
Date d'inscription : 19/03/2010
Points : 5808

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
1/5  (1/5)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par HugoTM le Lun 6 Mar 2017 - 12:20

La base ne paraît pas mauvaise du tout
Incroyable le TdB au 72ème Shocked

Comment as-tu confectionné la sacoche ? bande-cache ?
Bonne suite
avatar
HugoTM
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1383
Age : 43
Localisation : Caen
Date d'inscription : 17/04/2014
Points : 4593

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
4/38  (4/38)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Lun 6 Mar 2017 - 12:51

Merci pour vos commentaires;

La sacoche est tout simplement réalisée avec de la feuille de plomb (entourage de bouchon de bouteille de vin ou champagne), puis repliée.

A bientôt

Philippe
avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 56
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Mer 8 Mar 2017 - 10:52

Bonjour,

Je continue, dans ma lancée, avec la peinture.

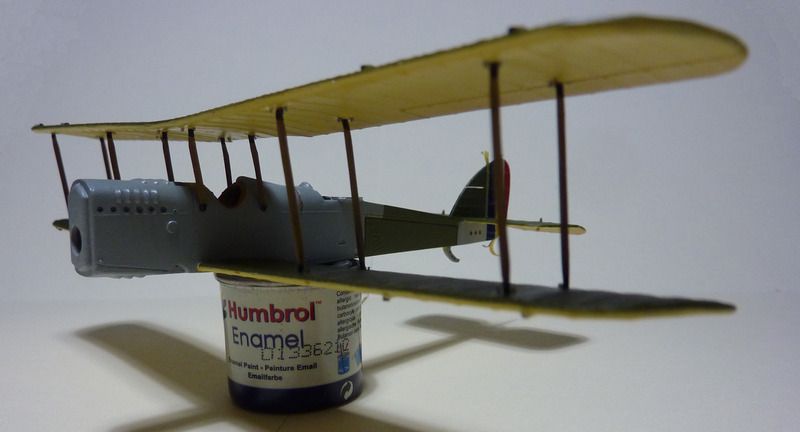

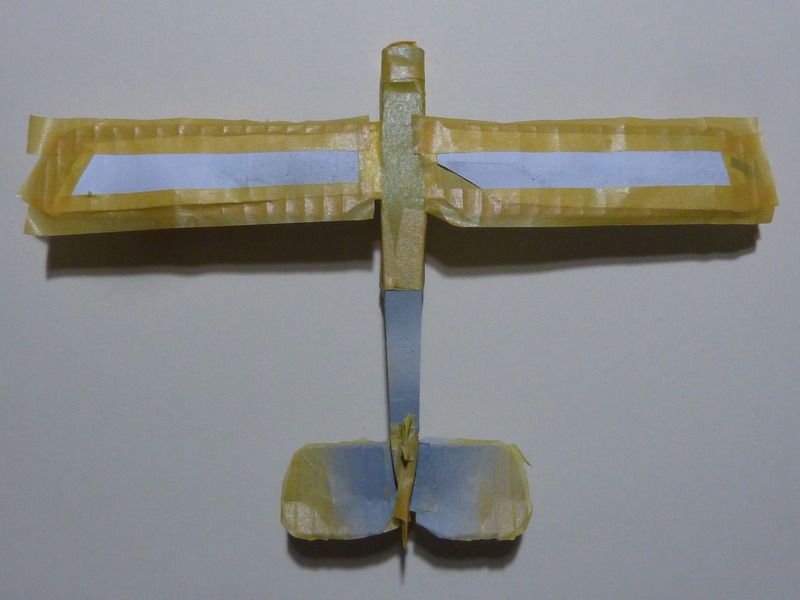

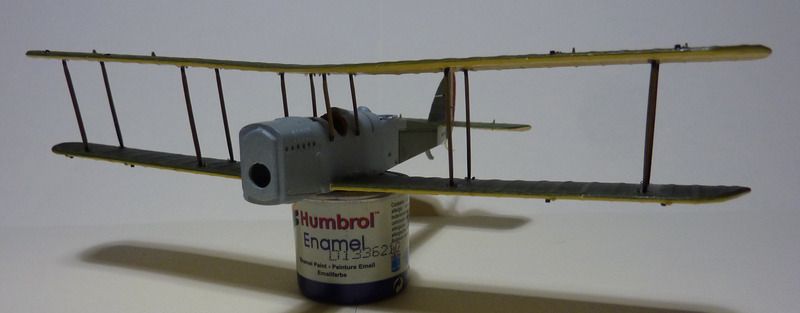

Après avoir peint l'intrados des ailes, une partie du dessous du fuselage et l'empennage, couleur "Lin Mât", je masque pour peindre l'extrados, le fuselage et la dérive.

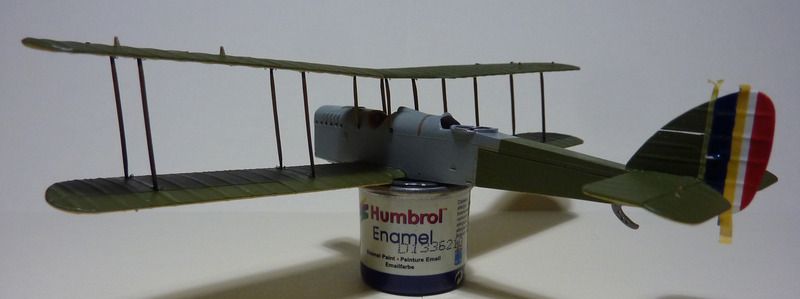

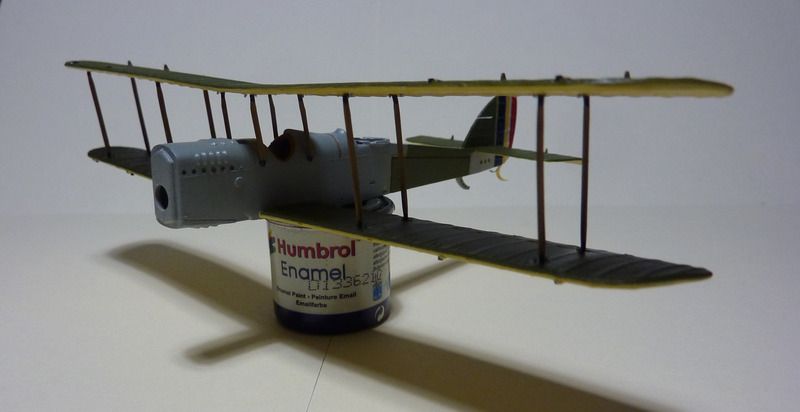

Toute la peinture est terminée, un "Gris Mer Moyen" pour l'avant du fuselage et un "Vert Forêt Mât", avec une petite bande marron entre le poste de pilotage et celui de l'observateur.
J'ai rajouté des poulies sur les ailes supérieures, ce qui permettait de faire passer les câbles pour l'action des guignols des ailerons.
J'ai également collé des micro-tubes (longueur 1,5 mm) sur le bord d'attaque, deux de chaque côté, pour le guidage de ces câbles (peu visibles sur les photos).
Les anneaux au pieds des mâts étaient mis en place avant le collage des ailes.








Il est plus simple de peindre la dérive que d'utiliser les décals.
D'abord car il faudrait découper l'emplacement du guignol, ou couper le guignol, collet le décal puis recoller le guignol !
Et la jonction entre les deux côtés n'est pas toujours parfaite et peut se plisser.

A bientôt pour la phase "Haubanage" !!!

Philippe
avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 56
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par stargasm le Mer 8 Mar 2017 - 11:41

Sacré boulot au 72ème !

Bonne continuation Smile
avatar
stargasm
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 992
Age : 34
Localisation : Belgium
Date d'inscription : 13/04/2009
Points : 4620

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
3/12  (3/12)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par fourneau le Mer 8 Mar 2017 - 18:37

çà c'est boulot

bravo l'artiste !!!!!!!!!!!!!!! thumright

Pierre
avatar
fourneau
Fighterien éprouvé
Fighterien éprouvé

Masculin
Nombre de messages : 7353
Age : 56
Localisation : 59 nord (douai)
Ma photo : vive les vieux machin
Date d'inscription : 11/11/2007
Points : 9722

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS group
Montages en cours / Mon stock:
3/30  (3/30)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Well2 le Mer 8 Mar 2017 - 19:00

Salut,


Je trouve qu'entre une maquette WW1 et une WW2 il y a une échelle de différence. C'est à dire qu'un chasseur WW2 au 72 ème a la taille d'un chasseur WW1 au 48ème.

Si je te dis que j'ai arrêté les chasseurs WW2 au 72 ème, tu comprendras qu'il n'y a aucune chance que je me frotte jamais à une chasseur WW1 au 72 ème.


Pour autant c'est avec plaisir et admiration que je vais suivre ce que tu fais et que tu as parfaitement réussi avec ce DH4.
Le pit est exceptionnel et j'aimerais pouvoir faire aussi bien rien qu'au quaterscale.


Poursuis bien ce fantastique montage.




William
avatar
Well2
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 4826
Age : 54
Localisation : Ain
Date d'inscription : 10/08/2013
Points : 17269

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
2/25  (2/25)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par kikou le Mer 8 Mar 2017 - 19:21

superbe montage en cour,et tu vas attaquer la partie que je connais peu..l'haubanage
j'éspére que tu vas prendre pleins de photos pour un nul.
avatar
kikou
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 3677
Age : 51
Localisation : NEUILLY SUR MARNE
Date d'inscription : 12/12/2015
Points : 9902

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Didier NISI le Mer 8 Mar 2017 - 20:26

Un beau début pour ce Airco. Je suis toujours admiratif pour vous les WW I
avatar
Didier NISI
Conseiller technique

Nombre de messages : 9630
Age : 58
Localisation : METZ
Date d'inscription : 13/01/2012
Points : 27174

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Eric Etchegaray le Mer 8 Mar 2017 - 21:27

Bonsoir !

Bon montage Philippe !

Moi, c'est le siège que je trouve remarquable de finesse !

Bonne suite !



avatar
Eric Etchegaray
Fighterien expérimenté
Fighterien expérimenté

Masculin
Nombre de messages : 7609
Age : 45
Localisation : Villenave d'Ornon 33 / Ascain 64
Ma photo : voir dans le tronchbinoscope!
Date d'inscription : 28/10/2009
Points : 25173

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
5/100  (5/100)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Mer 8 Mar 2017 - 21:39

Bonsoir les collègues,

Merci Eric pour tes commentaires, le siège était largement plus simple que le tableau de bord !!!

Well2, il faut tenter, même au 72ème ! Un petit Fokker D.VII par exemple, il n'y a pratiquement pas de câbles à tirer  Wink

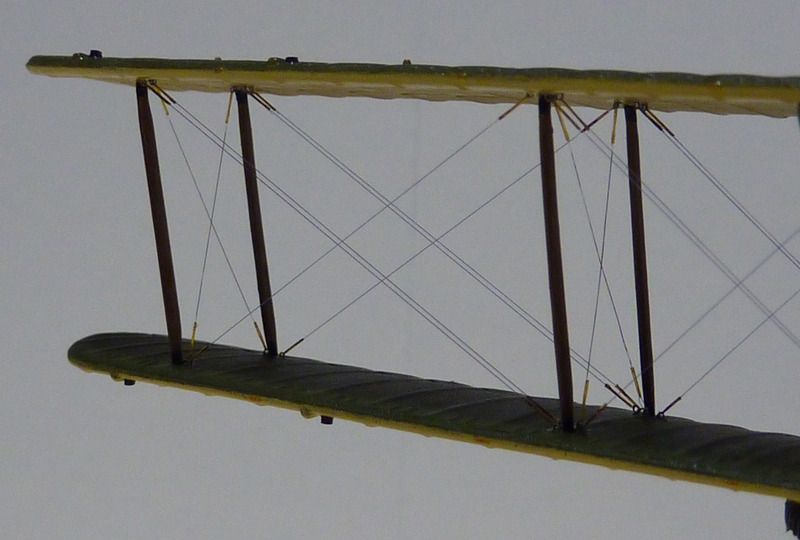

La nouvelle étape est la pose du haubanage.
Il est conseillé d'avoir une certaine méthodologie pour le poser correctement.
Personnellement, j'attaque par les "câbles" entre les mâts parallèles au fuselage, et de celui-ci vers les saumons.

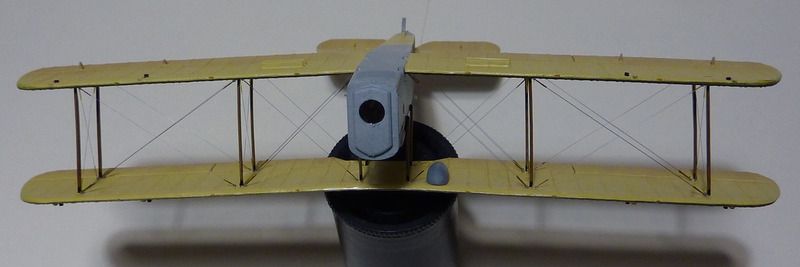

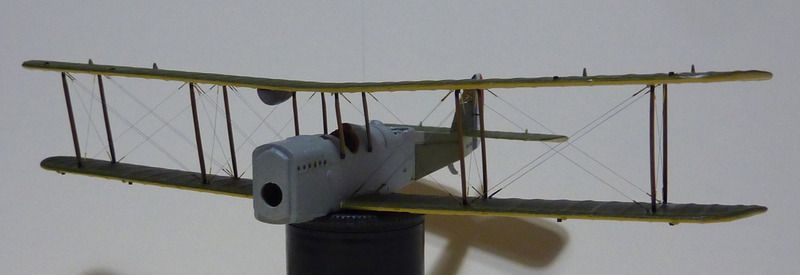

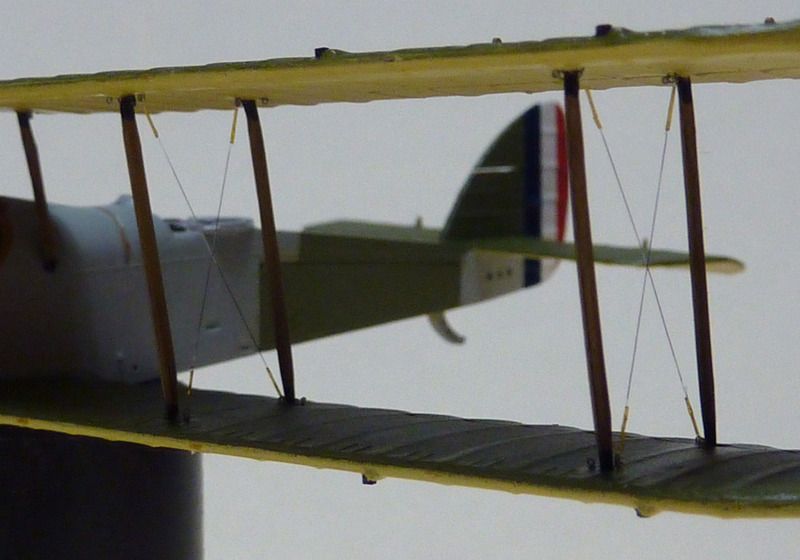

Quelques pour mieux comprendre :

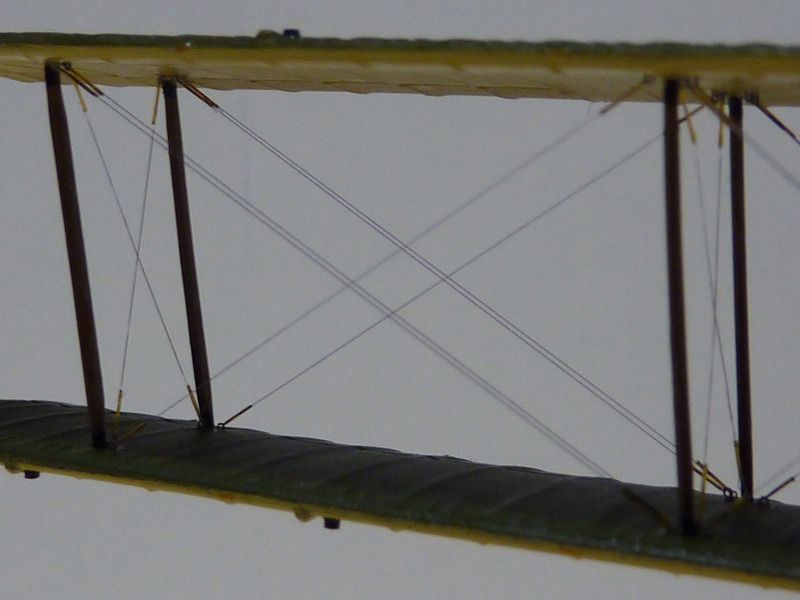

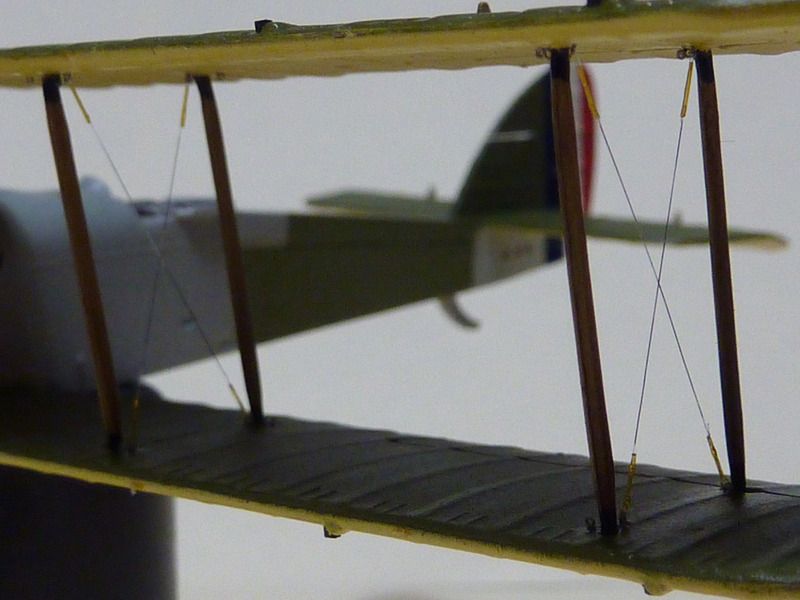

On peut voir les anneaux en attente pour les "câbles" entre les mâts, perpendiculaires au fuselage.
Dans le cas du DH.4, pour un mât, deux câbles partent de l'extrados de l'aile inférieure, près du fuselage, vers l'intrados de l'aile supérieure, et un autre câble le croise en passant entre ce deux.

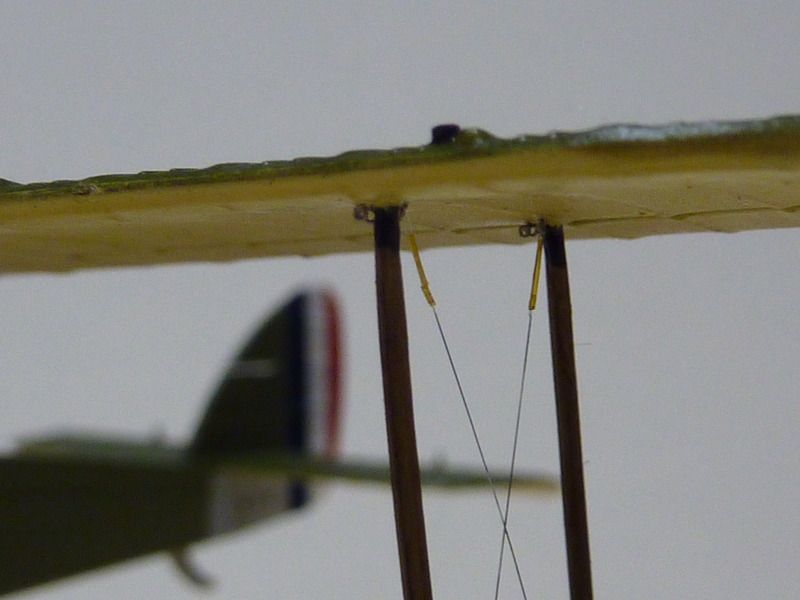

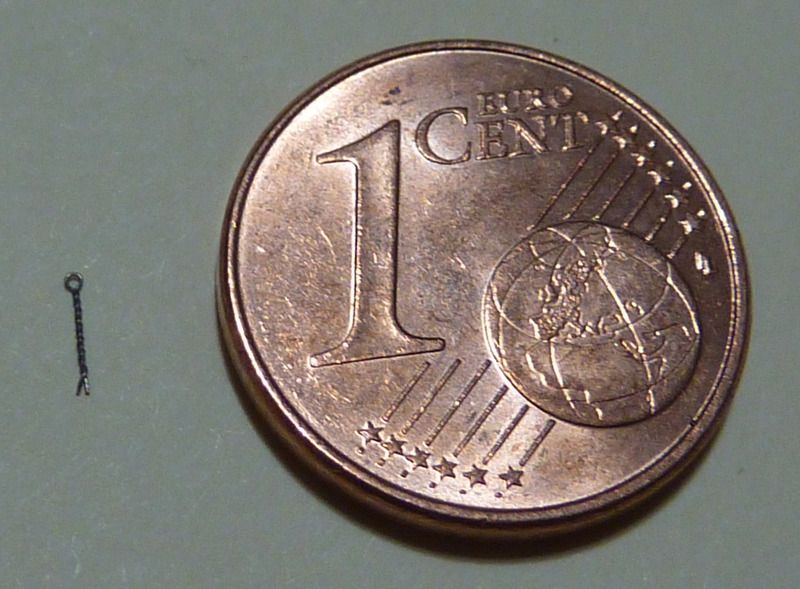

Les tendeurs, ou ridoirs, sont représentés par des micro-tubes de 0,2 mm de diamètre et longs de 2,5 mm.
