Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Lun 13 Mar 2017 - 22:16

Bonjour à tous,

Lors d'expositions ou sur le forum, un certain nombre de personnes me et se demandent comment je procède pour le haubanage.

Déjà présenté sur d'autres maquettes il y a quelques temps, voici l'étape particulière du train d'atterrissage du DH.4.
La complexité est qu'il y a deux câbles qui partent de chaque jambe de train, soit huit câbles !

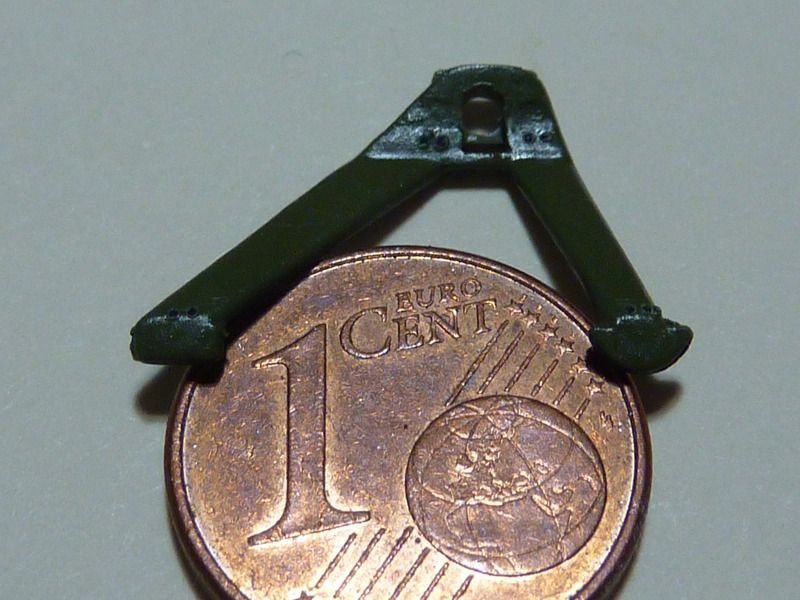

Tout d'abord, je perce tous les trous à l'aide d'un foret de 0,3 mm.

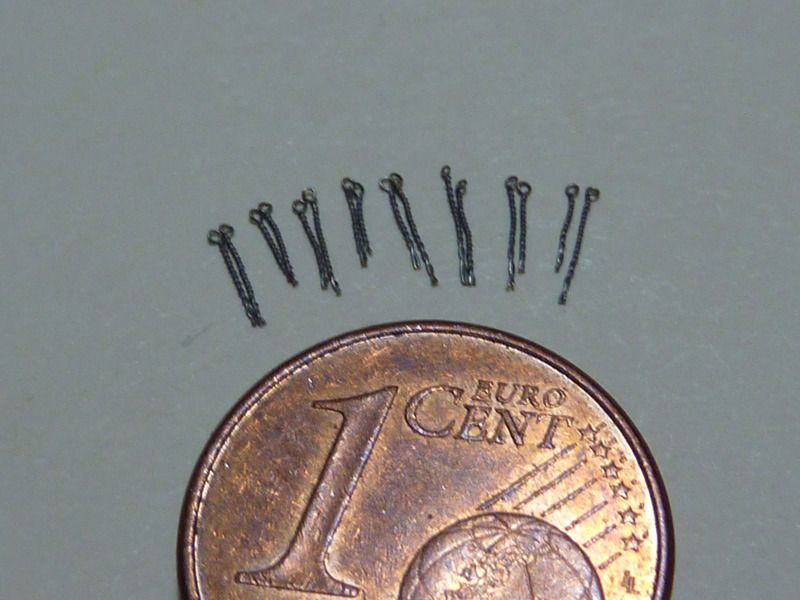

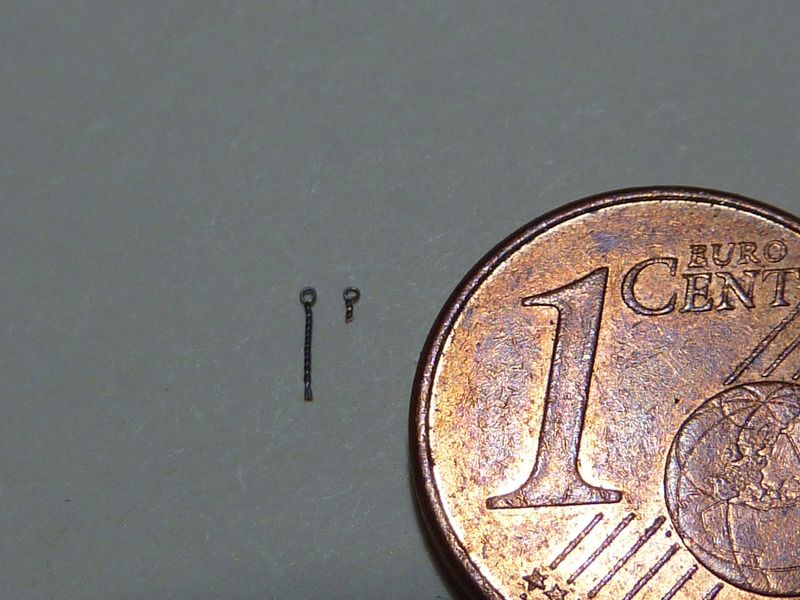

Je prépare mes anneaux, que je fais avec du fil Coaxial (fil d'antenne) entouré du même foret de 0,3 mm et torsadé.
Huit câbles, un anneau à chacune des extrémités, donc 16 anneaux.


Ils sont recoupés pour n'insérer dans le plastique que la partie torsadée.

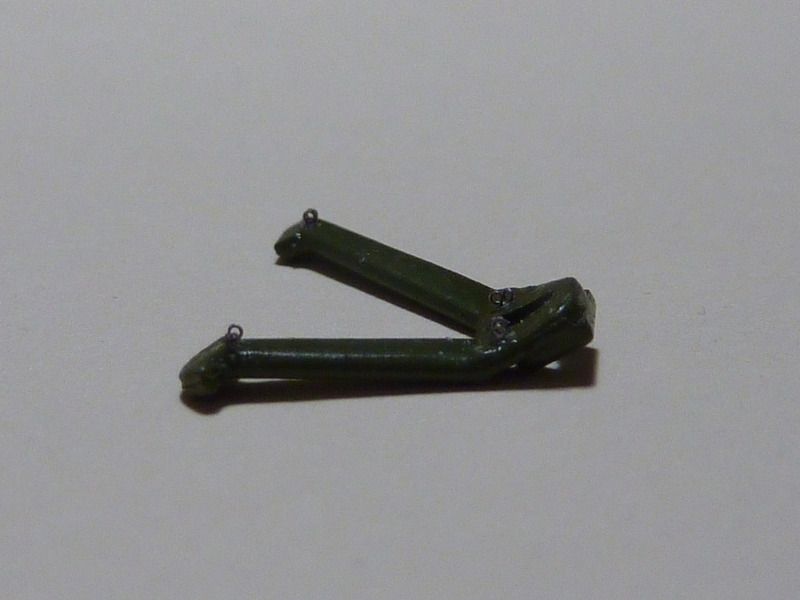

Tous les anneaux sont collés.

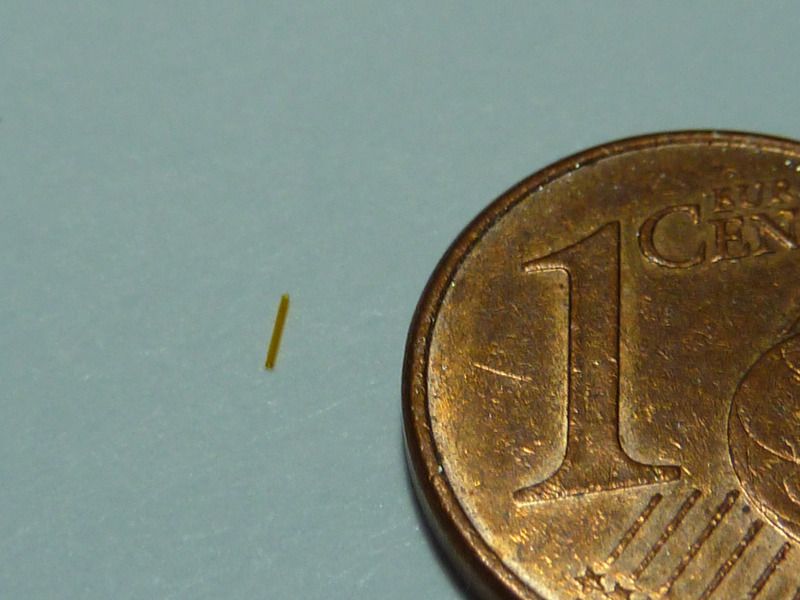

Je coupe des morceaux de micro-tubes de 0,2 mm de diamètre et de 2 mm de long. Il m'en faut 16 également.
Je ne les ai pas peints car souvent les tendeurs étaient de couleur cuivre-laiton.

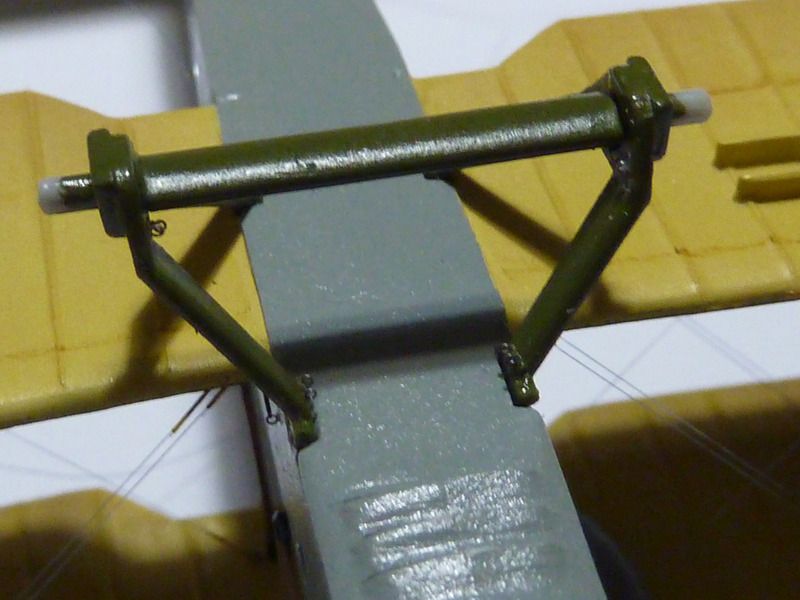

Le train est collé sur le fuselage.


Je coupe un bout de fil de pèche, de diamètre 0,05 mm, que j'ai préalablement teinté au Marker noir indélébile.

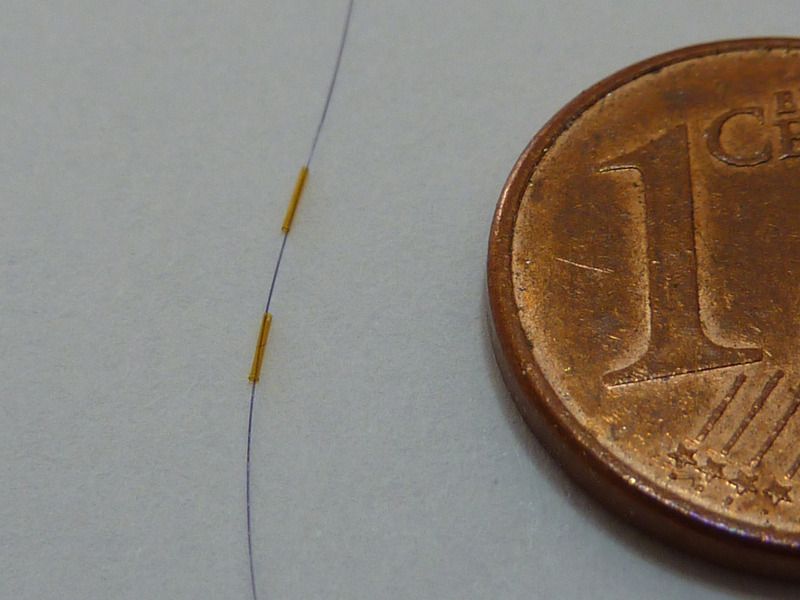

J'enfile deux micro-tubes pour gagner du temps.

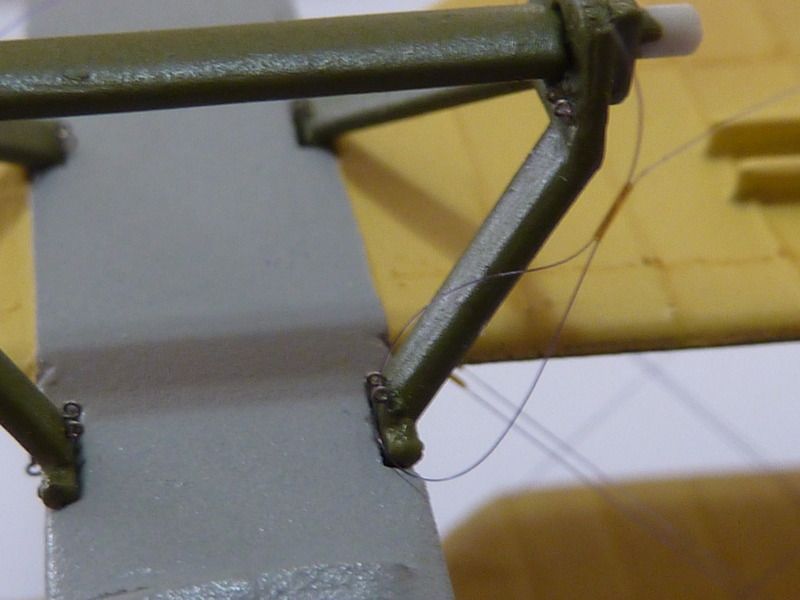

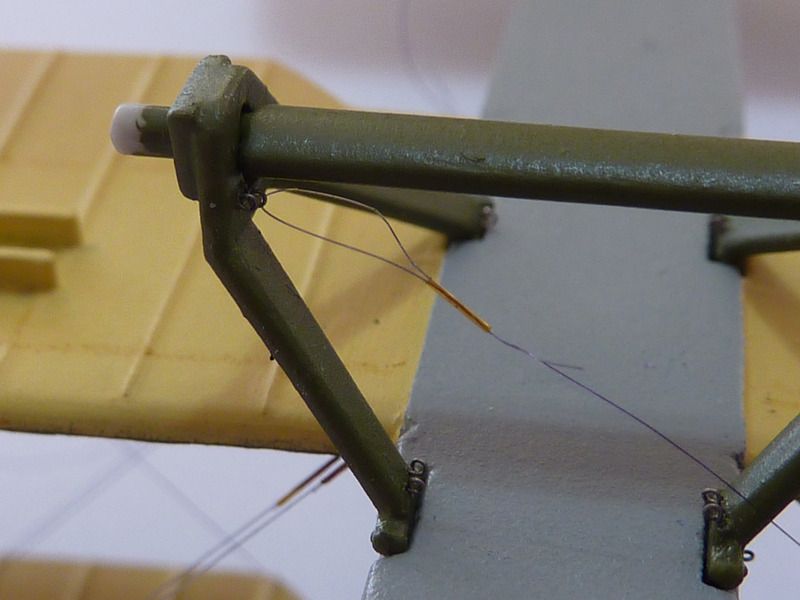

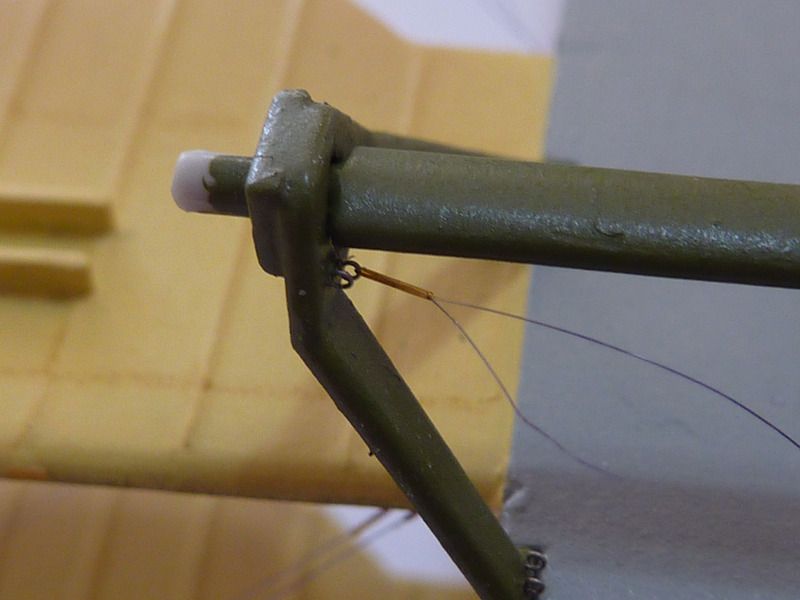

Je passe l'extrémité du fil dans un anneau. Je commence toujours par l'arrière pour terminer par l'avant car l'inverse serait bien plus compliqué et difficilement accessible. Je fais de même pour le haubanage des mâts.
Puis je repasse ce même fil dans le premier micro-tube afin de faire une boucle.


En écartant délicatement les deux bouts du fil, le micro-tube glisse et vient se bloquer contre l'anneau.


Je dépose une micro-goutte de cyano à la jonction des deux fils et du micro-tube.

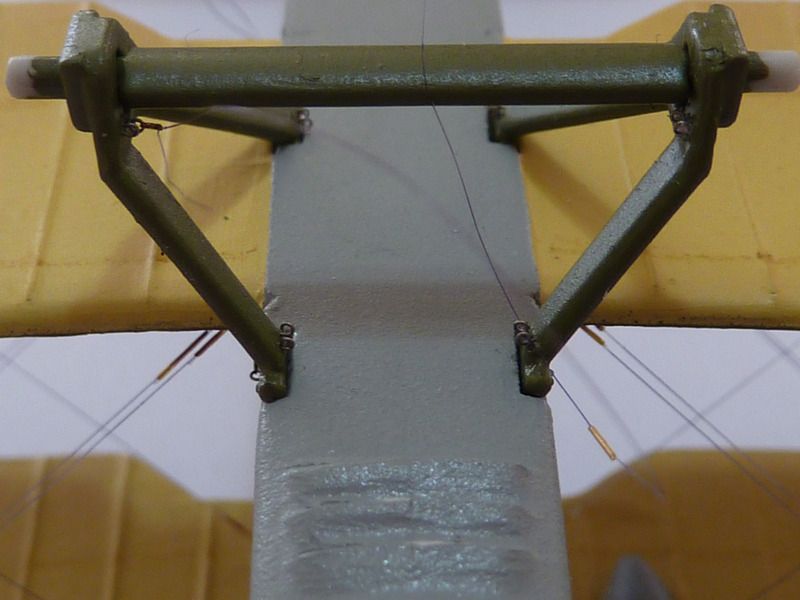

Je passe ensuite l'autre extrémité du fil dans le deuxième anneau, à l'opposé, en gardant le micro-tube au milieu.


Je fais passer à nouveau le même fil dans le deuxième tube.


Je tire, toujours délicatement sur le fil afin de faire glisse le tube pour qu'il vienne en butée contre l'anneau tout en gardant le fil tendu.


Je dépose à nouveau une micro-goutte de cyano à la jonction des deux fils et du micro-tube.
Très vite sec avec cette colle, je peux couper les bouts de fil, et un hauban est fait.

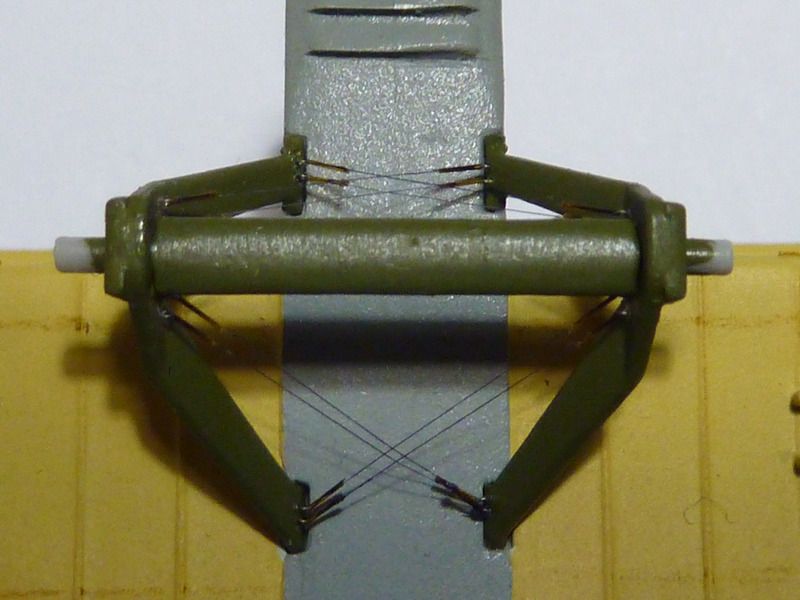

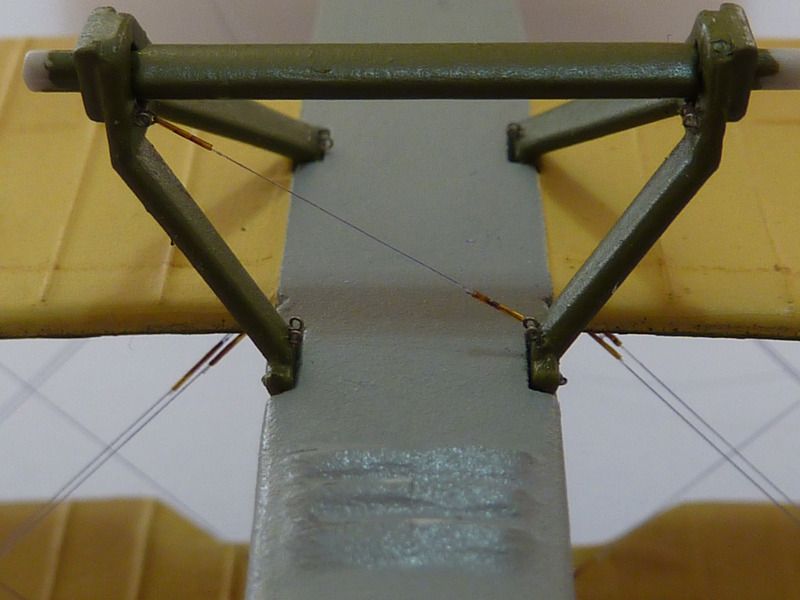

Cette opération est répétée huit fois ...

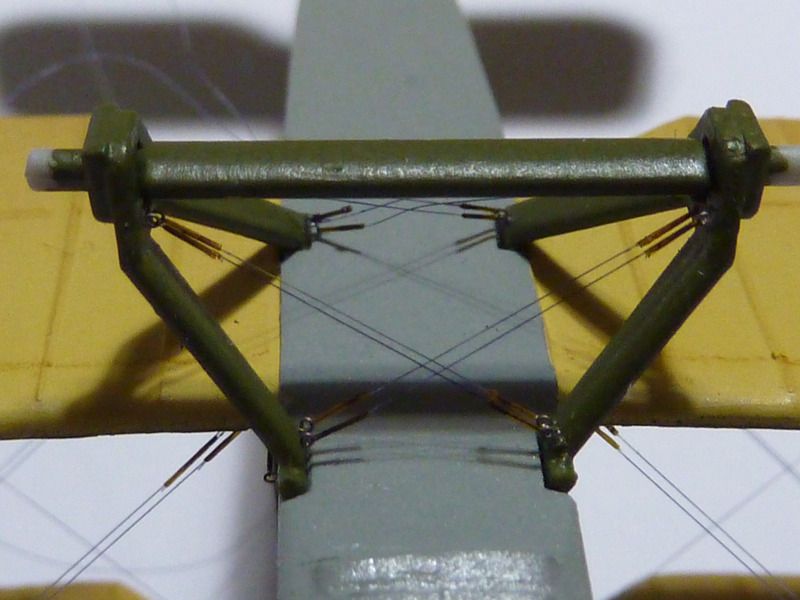

Le train d'atterrissage sera prêt à recevoir ses roues.




Avec cette technique, j'ai rarement le besoin de retendre le fil de pèche à l'aide d'une source de chaleur puisque je gère la tension de chacun des "câbles".
Si j'ai à retendre un fil, je préfère utiliser un fer à souder, ce qui me permet de cibler le câble, alors que le séchoir à cheveux sera sur l'ensemble au risque de faire casser un ou plusieurs fils.
Le gros avantage est que je ne perce pas mes ailes de part en part, je ne fais que des trous borgnes, ce qui évite toute reprise de peinture.
L'inconvénient, c'est que c'est long, mais quand on aime, on ne compte pas ! Laughing
Entre deux et trois heures ont été nécessaires pour cette étape du train d'atterrissage.
Je mets moins de temps pour le haubanage des mâts car il y a plus d'espace pour faire passer les pinces brucelles et les longueurs de fil sont supérieures.

Maintenant, à votre tour ! Wink

Des collègues me demandaient si je me soignais !!!

A bientôt

Philippe
avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 57
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par goose1977 le Lun 13 Mar 2017 - 22:19

hello Philippe

c'est du superbe boulot bravo j'adore

Yan
avatar
goose1977
Fighterien célèbre
Fighterien célèbre

Masculin
Nombre de messages : 27939
Age : 40
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 92644

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Remmert de Bruin le Mar 14 Mar 2017 - 1:58

Philippe, pour ce petit cours sur le haubanage.
J'ai plus qu'à ressortir mon Stearman, plus d'excuses de ne pas savoir faire maintenant.

_________________
A+ Remmert
http://freherflywarbirds.forumactif.org/
"Life's tough, it's even tougher when your stupid" from Sands of Iwo Jima
“Diplomacy is the art of saying ‘nice doggie’ until you can find a rock.” Will Rogers
avatar
Remmert de Bruin
Modérateur
Modérateur

Nombre de messages : 20091
Age : 50
Localisation : Haarlem Pays-Bas / Vauclaix Niévre
Date d'inscription : 19/08/2009
Points : 42112

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
2/150  (2/150)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Well2 le Mar 14 Mar 2017 - 6:33

Salut,


Je tiens à te remercier pour ce tutoriel particulièrement bien fait, et superbement illustré.


Voilà le genre de séquence qui fait gagner un temps infini à un monteur qui voudrait se lancer dans le WW1 sans grande expérience.


Après avoir galéré sur une dizaine de maquette de la première guerre, aujourd'hui j'utilise ta technique pour les raisons que tu évoques : pas de reprise de peinture, tension des câbles complétement maîtrisée.

En revanche je me sers d'étiré de bâtons de coton tige pour les tendeurs et ce n'est pas satisfaisant à cause de l'irrégularité des sections de ces derniers.


J'ai déjà essayé avec du tube de laiton, mais je me heurte à plusieurs problèmes.
Difficile de trouver le bon diamètre de tube, et surtout il est très difficile de couper ce tube sans l'aplatir aux extrémités.
En les reprenant à la lime ou au papier à poncer, je les raccourci, modifiant ainsi leur longueur (que j'avais déjà eu tant de mal à faire équivalentes à la coupe ! )



En te remerciant une nouvelle fois pour ta pédagogie dans le partage de ta pratique.



William
avatar
Well2
Fighterien éprouvé
Fighterien éprouvé

Masculin
Nombre de messages : 5040
Age : 55
Localisation : Ain
Date d'inscription : 10/08/2013
Points : 17910

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
7/43  (7/43)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Mar 14 Mar 2017 - 7:47

Merci les collègues, un forum ce n'est fait que pour montrer nos maquettes terminées, c'est surtout pour faire partager nos montages et techniques afin d'évoluer.

William, j'ai moi aussi tenté à plusieurs reprises l'étiré avec du bâton de coton tige, je ne suis jamais arrivé à avoir un tube régulier et fin pour du 72ème.
Certains y arrivent, je les félicite.
Lorsque je n'aurai plus de ces tubes en 0,2 mm de diamètre, je me rabattrai sur les tubes de chez Albion dont le plus petit fait 0,3 mm, ce qui correspond au 72ème à un peu plus de 21 mm, ça commence à faire gros selon les appareils. Ce type de tube de 0,3 conviendrait pour un Gotha G.III et sa série, Handley Page, Vickers Vimy, mais peut-être pas sur un Sopwith Camel !

A plaisir.

Philippe
avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 57
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par sundower le Mar 14 Mar 2017 - 10:35

Bien le didactique sur les haubans ,et de surcroît super boulot.
avatar
sundower
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1246
Age : 44
Localisation : brive la gaillarde
Date d'inscription : 20/03/2007
Points : 3500

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Ven 17 Mar 2017 - 23:14

Bonsoir,

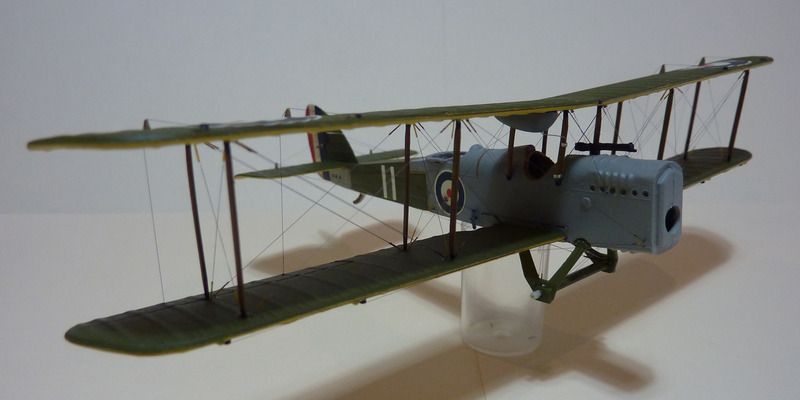

La fin du montage approche et les câbles de commande des ailerons sont posés.
J'ai percé des trous dans le fuselage et l'aile supérieure pour les câbles (fil de pèche 0,05 mm), deux de chacun des côtés.

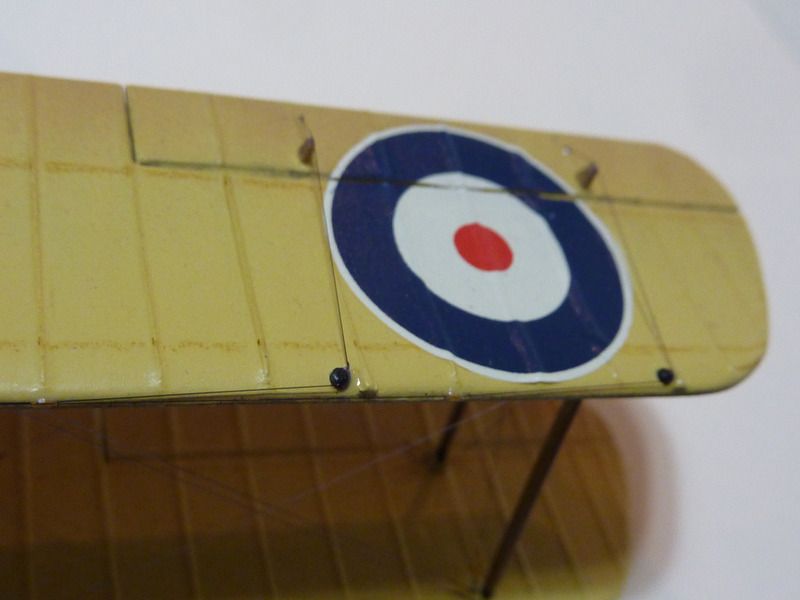

Ils longent le bord d'attaque de l'aile supérieure en passant dans des micro-tubes, passent par les poulies, sont fixés aux guignols de commande, traversent l'aileron de la même aile, puis de l'aile inférieure, sont fixés aux guignols de cette deuxième aile, passent par les poulies, longent le bord d'attaque de l'aile inférieure toujours en passant dans des micro-tubes, pour être coller dans le fuselage. Du tricot, quoi !

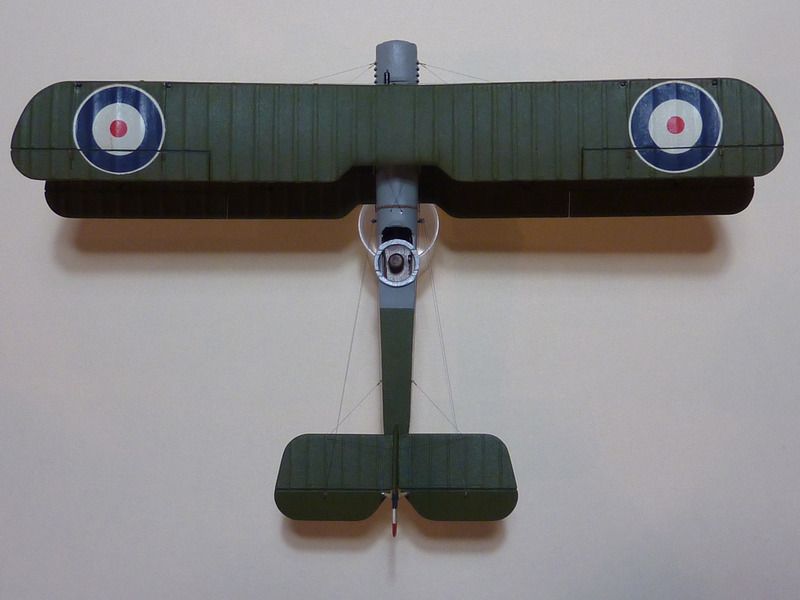

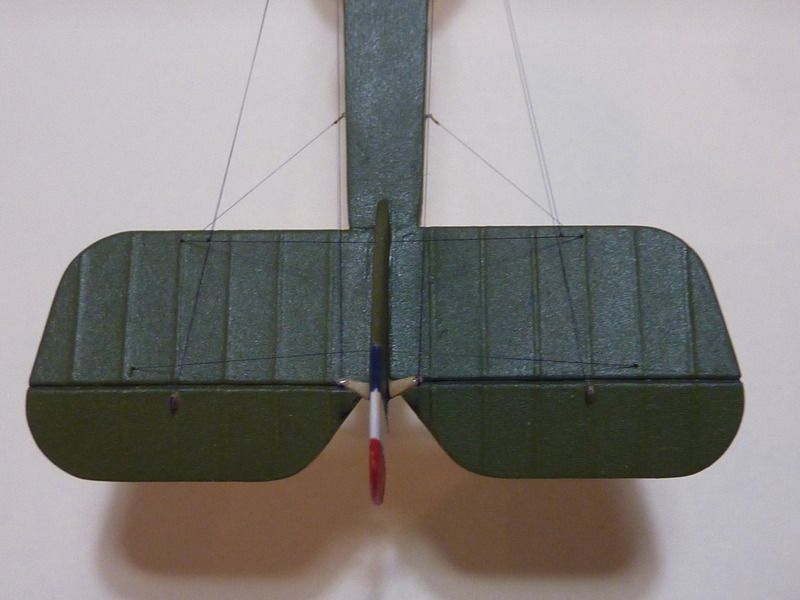

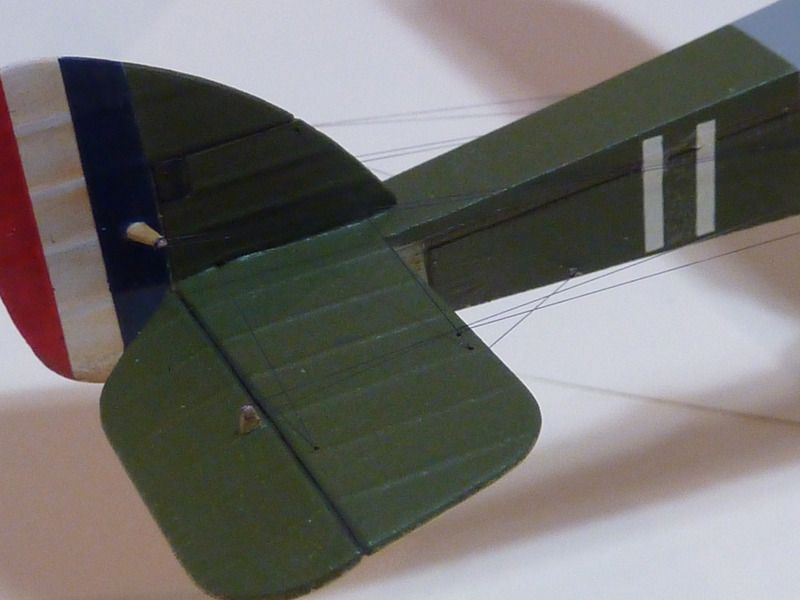

Les câbles de l'empennage  sont également posés.

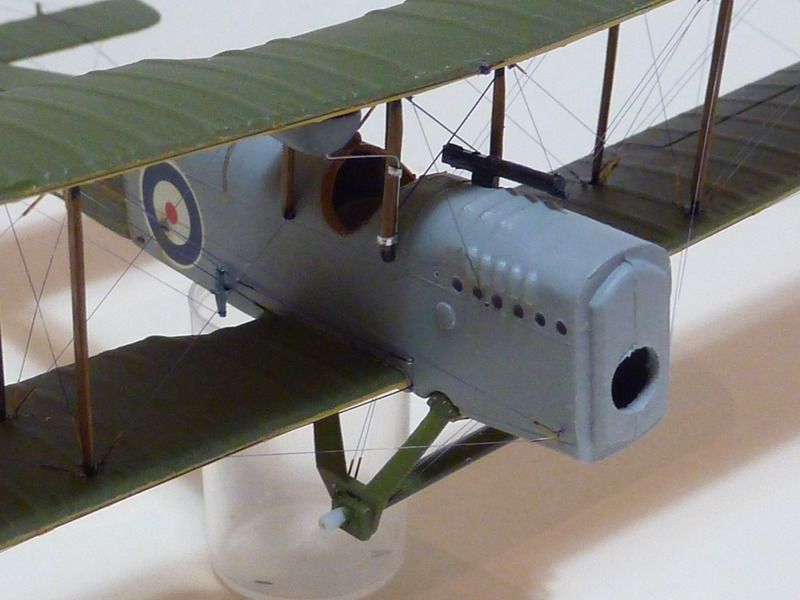

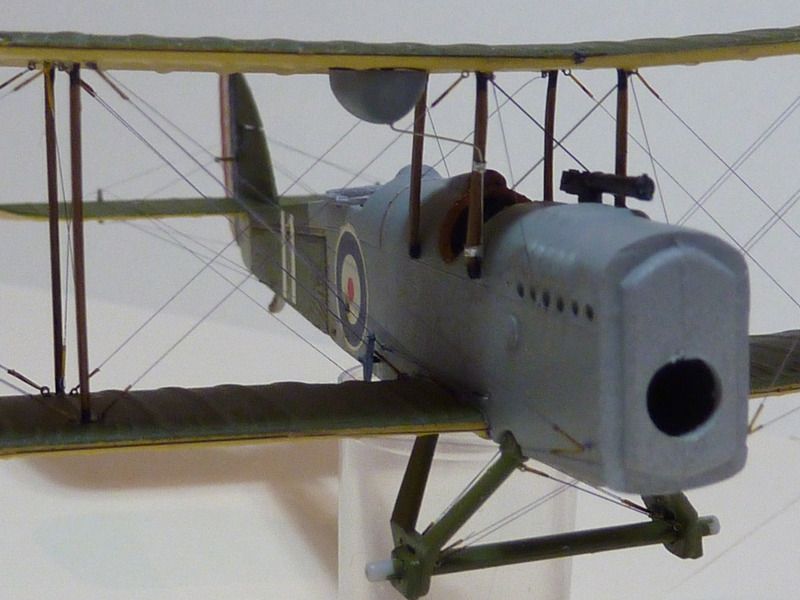

Et les derniers, entre les mâts à l'avant vers le bas du capot moteur et entre les sorties d'échappement, ainsi que ceux entre les mâts de cabane arrière et devant le poste de l'observateur.






Heureusement que ma bobine de fil de pèche fait 50 mètres !!!

A bientôt pour la fin.

Philippe
avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 57
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Général Bol le Sam 18 Mar 2017 - 6:47

Quelle dextérité dans ce montage! Superbe. Le 0,05mm tu l' as trouvé chez Decathlon? Pour l' instant j' ai pas plus fin que du 0,08 et pour le passé deux fois dans un micro tube de 0,2 c' est galère.
Bonne suite, bonne fin!

Général Bol
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 4267
Age : 47
Localisation : Haut Var
Ma photo :
Date d'inscription : 08/04/2012
Points : 9098

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS group
Montages en cours / Mon stock:
0/0  (0/0)

http://www.stephaneperotin.com

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Sam 18 Mar 2017 - 10:42

avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 57
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Général Bol le Sam 18 Mar 2017 - 11:04

ça y est c' est attrapé, merci bien!

Général Bol
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 4267
Age : 47
Localisation : Haut Var
Ma photo :
Date d'inscription : 08/04/2012
Points : 9098

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS group
Montages en cours / Mon stock:
0/0  (0/0)

http://www.stephaneperotin.com

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Squirell50 le Sam 18 Mar 2017 - 11:56

Bonjour,
Merci pour le tuto. Je vais essayer de l'adapter pour du 1/48e avec du fil de 0.10. Superbe dextérité ! J'aimerai bien arriver à ce niveau.
Cordialement.
Patrick.
avatar
Squirell50
Fighterien habitué
Fighterien habitué

Masculin
Nombre de messages : 175
Age : 53
Localisation : Beaumont-Hague
Date d'inscription : 21/07/2016
Points : 455

Infos Fighters
Echelle favorite: Toutes
=>:
Montages en cours / Mon stock:
2/6  (2/6)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Didier NISI le Sam 18 Mar 2017 - 15:44

Rhhhââââ c'est bôôôôôôôô un travail d' MAGNIFIQUE
avatar
Didier NISI
Conseiller technique

Nombre de messages : 10202
Age : 58
Localisation : METZ
Date d'inscription : 13/01/2012
Points : 28929

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par goose1977 le Sam 18 Mar 2017 - 17:31

hello Philippe

superbe boulot bravo

Yan
avatar
goose1977
Fighterien célèbre
Fighterien célèbre

Masculin
Nombre de messages : 27939
Age : 40
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 92644

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Adi Gallia le Sam 18 Mar 2017 - 18:09

J'adore merci pour le tuto, il va me servir
avatar
Adi Gallia
Fighterien actif
Fighterien actif

Féminin
Nombre de messages : 477
Age : 47
Localisation : SAINT-AGNANT 17
Ma photo :
Date d'inscription : 10/05/2015
Points : 736

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
2/13  (2/13)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par MS-505 le Sam 18 Mar 2017 - 19:14

Sublime
Et merci pour les explications
Ca donne envie de se mettre aux biplans
avatar
MS-505
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1749
Age : 36
Localisation : Genève-CH
Date d'inscription : 04/08/2012
Points : 5202

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par kikou le Sam 18 Mar 2017 - 19:38

merci pour le cour,c'était trés clair,ça à l'air facile a faire a te lire et en photos,mais ça doit étre comme la photodécoupe....ponctué de "Hé M...", " AÏE",Zut, Fait Ch....
bon,il y auras plus qu'à éssayer,c'est la seule chose qui m'empéchais de démarrer mon spot F1 camel.
avatar
kikou
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 3901
Age : 51
Localisation : NEUILLY SUR MARNE
Date d'inscription : 12/12/2015
Points : 10474

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Dim 19 Mar 2017 - 15:37

Bonjour à tous,

Je suis ravi que mon tuto puisse servir.
Je vous invite d'ailleurs à essayer sur un morceau de grappe d'une maquette en forme de U. Préparez les accessoires (anneaux, tubes et fil), percez, collez et enfilez, ce n'est pas plus compliqué  Razz
Pour rassurer "kikou", moi aussi, à certains moments, j'ai traité mon fil qui ne voulait pas rentrer dans le tube de tous les noms d'oiseaux   Mr.Red

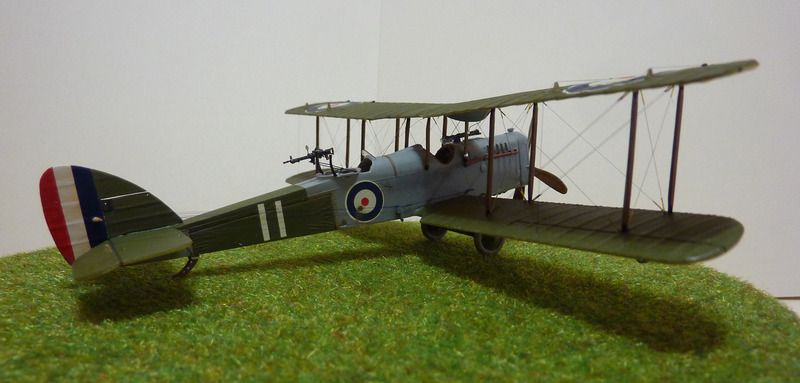

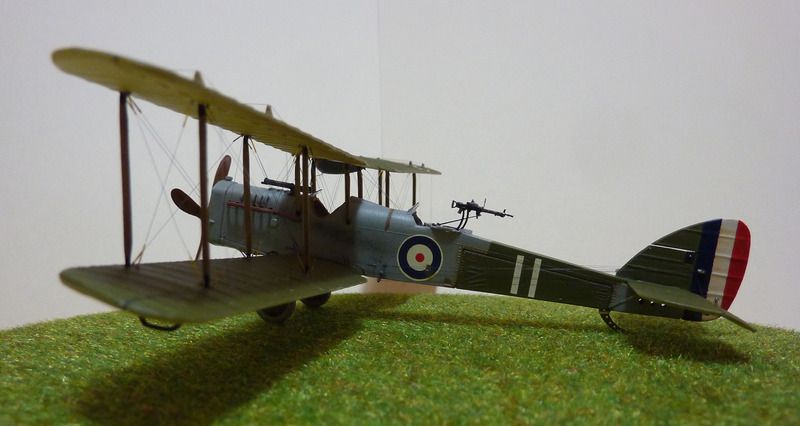

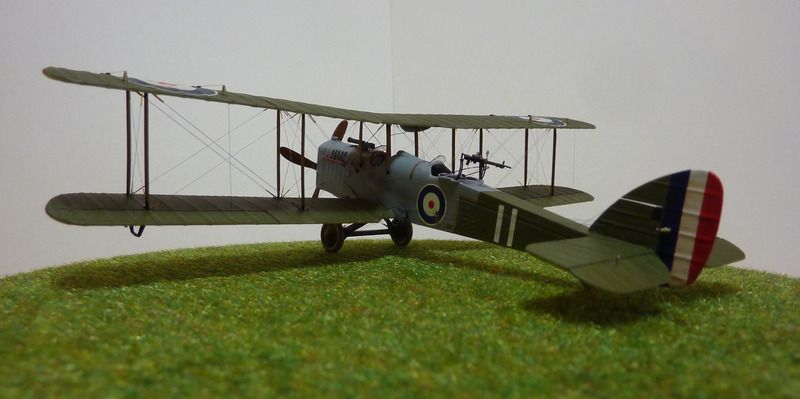

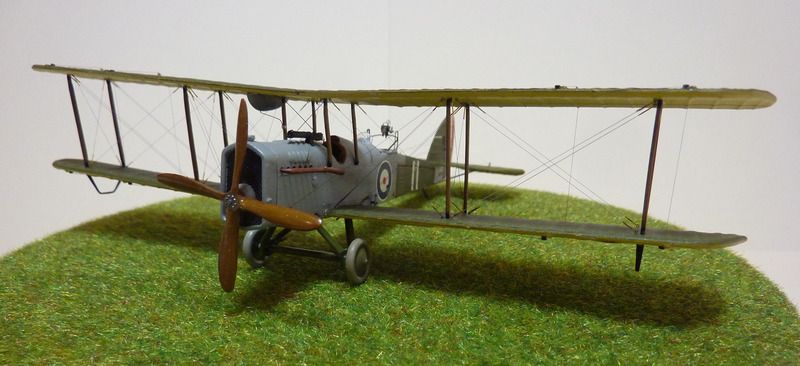

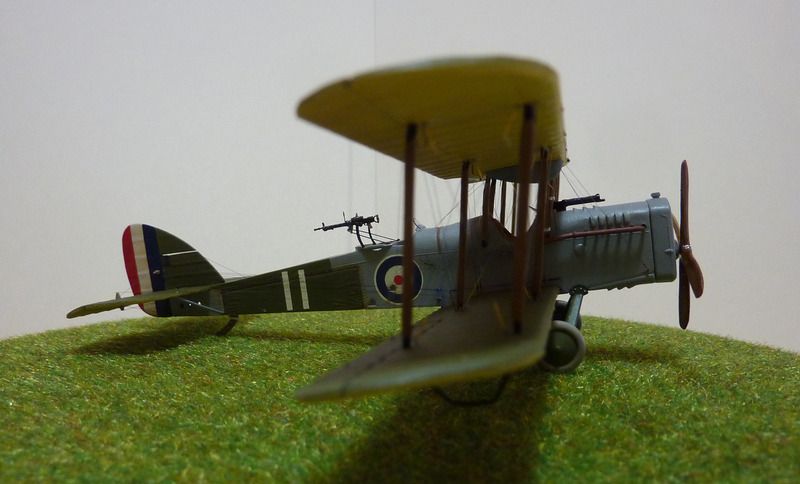

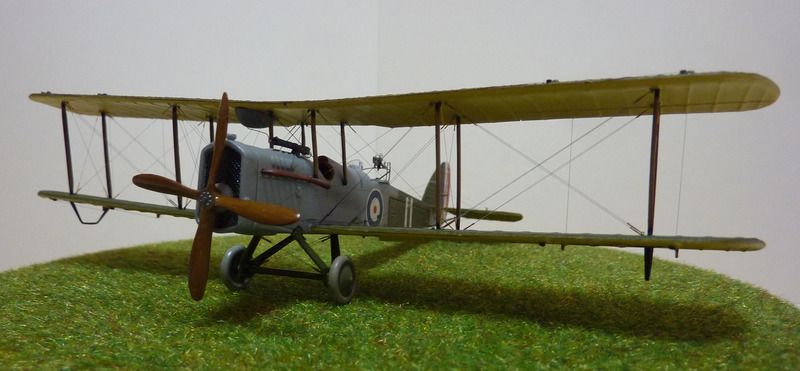

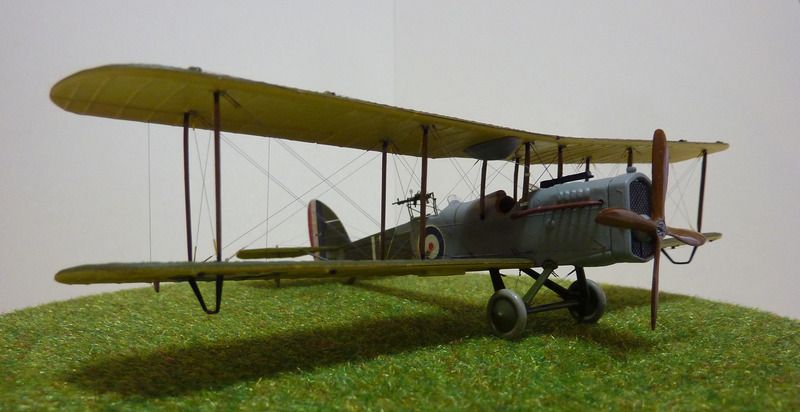

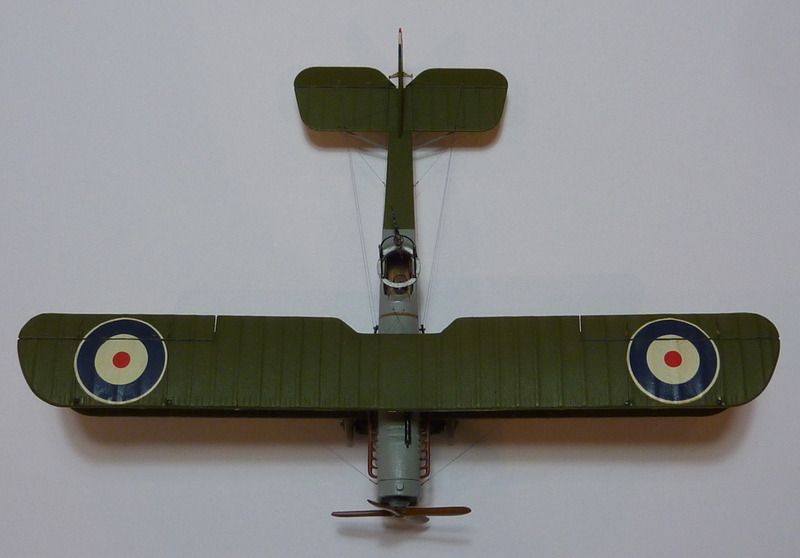

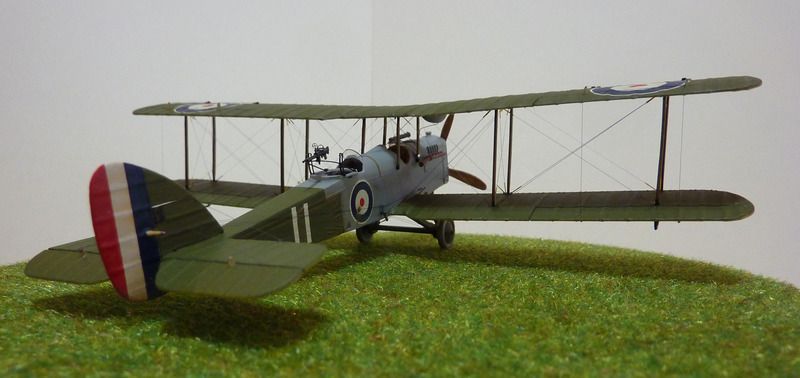

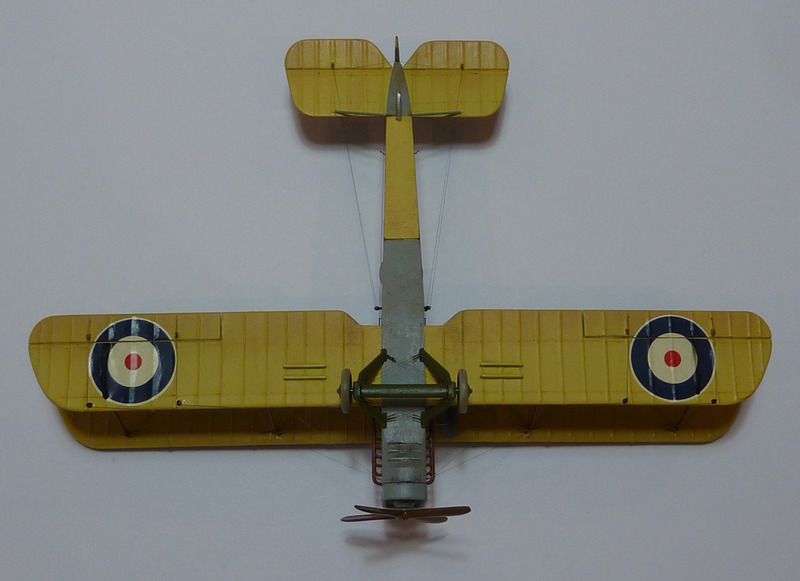

Le DH.4 est maintenant terminé !
A la base, une simple maquette Airfix, avec de nombreux éléments rajoutés et corrigés, et améliorations dans les détails.






















J'espère que ce montage pourra attirer certains maquettistes encore un peu réticents avec les haubanages, quelle que soient les échelles.

A bientôt

Philippe
avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 57
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par goose1977 le Dim 19 Mar 2017 - 17:18

hello Philippe

il est superbe , surtout quand on voit la base, bravo

Yan
avatar
goose1977
Fighterien célèbre
Fighterien célèbre

Masculin
Nombre de messages : 27939
Age : 40
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 92644

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Lorenzo Flyer le Dim 19 Mar 2017 - 17:23

C'est "de la belle ouvrage", bravo!

Lorenzo

Lorenzo Flyer
Fighterien habitué
Fighterien habitué

Nombre de messages : 171
Age : 51
Localisation : Limousin
Date d'inscription : 17/01/2014
Points : 796

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Squirell50 le Dim 19 Mar 2017 - 18:17

Bonsoir,

Ouah ! Qu'est ce que c'est fin et joli ! Ca donne l'eau à la bouche ! ! ! Honnêtement c'est somptueux, juste ce qu'il faut de détails, ni trop, ni pas assez, c'est hyper fin, bref un véritable bijou de réalisme...
Bravo l'artiste.
Cordialement.
Patrick.
avatar
Squirell50
Fighterien habitué
Fighterien habitué

Masculin
Nombre de messages : 175
Age : 53
Localisation : Beaumont-Hague
Date d'inscription : 21/07/2016
Points : 455

Infos Fighters
Echelle favorite: Toutes
=>:
Montages en cours / Mon stock:
2/6  (2/6)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par LaurentJAG le Dim 19 Mar 2017 - 19:18

SPLEN DI DE! j'adore.
avatar
LaurentJAG
Fighterien actif
Fighterien actif

Masculin
Nombre de messages : 402
Age : 45
Localisation : Besançon
Date d'inscription : 10/05/2011
Points : 1699

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
6/182  (6/182)

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Joelo85 le Dim 19 Mar 2017 - 19:21

splendide ! les araignées vont être jalouses
avatar
Joelo85
Fighterien habitué
Fighterien habitué

Masculin
Nombre de messages : 75
Age : 32
Localisation : Otrange Belgique
Date d'inscription : 11/03/2017
Points : 314

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Nieuport le Dim 19 Mar 2017 - 21:46

Bravo Philippe,

Très belle réalisation !!!

A bientôt,
avatar
Nieuport
Fighterien habitué
Fighterien habitué

Masculin
Nombre de messages : 118
Age : 50
Localisation : Poitiers, France
Date d'inscription : 18/01/2008
Points : 115

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
6/307  (6/307)

http://egallaud.club.fr/index.htm

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Philippe MORETTI le Lun 20 Mar 2017 - 10:09

Merci pour vos commentaires;
Çà fait toujours plaisir !

A bientôt pour un autre kit avec peut-être moins de haubanage !

Je renouvelle ma recherche : si vous avez une vieille boîte du même DH.4 qui encombre une de vos étagères, pensez à moi, je saurai quoi en faire.
J'ai un projet d'un DH.9 avec une base de DH.4.
Merci d'avance.

Philippe
avatar
Philippe MORETTI
Fighterien averti
Fighterien averti

Nombre de messages : 641
Age : 57
Localisation : Martignas sur Jalle (33)
Date d'inscription : 02/12/2010
Points : 2188

Revenir en haut Aller en bas

Re: Airco DH.4 Airfix 1/72ème

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
