Re: 1/72 Heller Transall C-160G Gabriel

Message par Castor le Mar 8 Aoû 2017 - 13:09

Beau travail de scratch et gravure.
Pour la doc, je suis comme toi, toujours le nez dedans.
Avec ta femme, tu as été efficace et en plus, ça ne t'a même pas coûté un resto, un sac à main ou un bijou... Total respect!
avatar
Castor
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 3558
Age : 47
Localisation : Sigean
Date d'inscription : 25/07/2014
Points : 11046

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
3/17  (3/17)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Belgarath524 le Mar 8 Aoû 2017 - 20:28

Merci.
Collage du plastique dans le cockpit fini. Il me reste les coussins de la banquette arrière et les harnais des sièges une fois la peinture faite. Je vais simuler pas mal de chose avec celle-ci parce que c'est pas trop éclairé la dedans une fois fermé (testé hier). Je vais aussi tenter encore une première pour moi: les panneaux à l'arrière, la console navigateur et les planches de bord latérales sont pleines de boutons, il n'y a pas idée dans mettre autant . Je n'ai pas trouvé de technique pour reproduire des potentiomètres ou rotacteurs si petits alors je vais tenter d'imprimer ses zones à partir de photos d'un transal et de les coller à leur place. Le plus dur va être de modifier l'angle des photos et de les mettres à l'échelle. Test en cours.




A+.
avatar
Belgarath524
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 754
Age : 36
Localisation : Metz
Date d'inscription : 05/10/2013
Points : 2236

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par goose1977 le Mar 8 Aoû 2017 - 20:37

superbe boulot bravo

Yan
avatar
goose1977
Fighterien célèbre
Fighterien célèbre

Masculin
Nombre de messages : 27939
Age : 40
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 92644

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par alma le Jeu 10 Aoû 2017 - 6:35

et bé ... Shocked

tu en as du courage pour te lancer dans une entreprise pareille ....

Bravo en tout cas tu t' en sors super bien !

_________________
Alain
Devise Shadock : En essayant continuellement, on fini par réussir : Donc plus ça rate plus on a de chance de réussir...
avatar
alma
"Big Moustache"


Masculin
Nombre de messages : 900
Age : 44
Localisation : isére
Date d'inscription : 15/05/2011
Points : 3907

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
3/20  (3/20)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Papywawa le Ven 11 Aoû 2017 - 7:19

Du beau travail.
Bon courage pour la suite.
avatar
Papywawa
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 998
Age : 60
Localisation : 73 - Albertville
Ma photo :
Date d'inscription : 11/02/2016
Points : 2275

Infos Fighters
Echelle favorite: Toutes
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Seagladiator le Ven 11 Aoû 2017 - 10:05

Oui, très beau début de scratch ! Bonne continuation !
avatar
Seagladiator
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1445
Age : 35
Localisation : Paris - Bacau
Date d'inscription : 19/07/2015
Points : 5827

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
1/85  (1/85)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Didier NISI le Ven 11 Aoû 2017 - 11:17

Super que tu fasse un "Gabi", chaque fin de mission ils passaient au raz du toit ou j'habite lorsqu'ils se posaient en 01.
Voici quelques photos.


LE 216 sans code indicatif.




Le 216 en finale de la 01 avec indicatif GT.







Quelques photos prisent lors d'un rare vol en formation des deux "Gabi". J'avais un pote qui était aux écoutes et à qui j'avais passé mon appareil.




Au raz du nez de la finale 01, je dois être au 80 mm, guerre plus.


avatar
Didier NISI
Conseiller technique

Nombre de messages : 10202
Age : 58
Localisation : METZ
Date d'inscription : 13/01/2012
Points : 28929

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par LaurentJAG le Ven 11 Aoû 2017 - 15:39

j'ai fait mon dernier stage "rens" sur cet appareil...
avatar
LaurentJAG
Fighterien actif
Fighterien actif

Masculin
Nombre de messages : 402
Age : 45
Localisation : Besançon
Date d'inscription : 10/05/2011
Points : 1699

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
6/182  (6/182)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Didier NISI le Ven 11 Aoû 2017 - 19:58

Hello Laurent, du temps ou l'EE-54 était à Metz?










Le 216 GT en ravitaillement en vol


Une vue sympa afin de voir l'emplacement des antennes d'extrados



avatar
Didier NISI
Conseiller technique

Nombre de messages : 10202
Age : 58
Localisation : METZ
Date d'inscription : 13/01/2012
Points : 28929

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Belgarath524 le Jeu 17 Aoû 2017 - 20:43

Bonjour, bonjour.

De retour de vacances imprévues (c'est les meilleures) je me repenche sur ce montage. Un énorme merci pour les photos Didier, elles vont me servir pour beaucoup de chose notamment pour réaliser le radôme rentré et tenter d'identifier l'excroissance sous le fuselage à l'arrière.
avatar
Belgarath524
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 754
Age : 36
Localisation : Metz
Date d'inscription : 05/10/2013
Points : 2236

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Didier NISI le Ven 18 Aoû 2017 - 9:52

De rien.

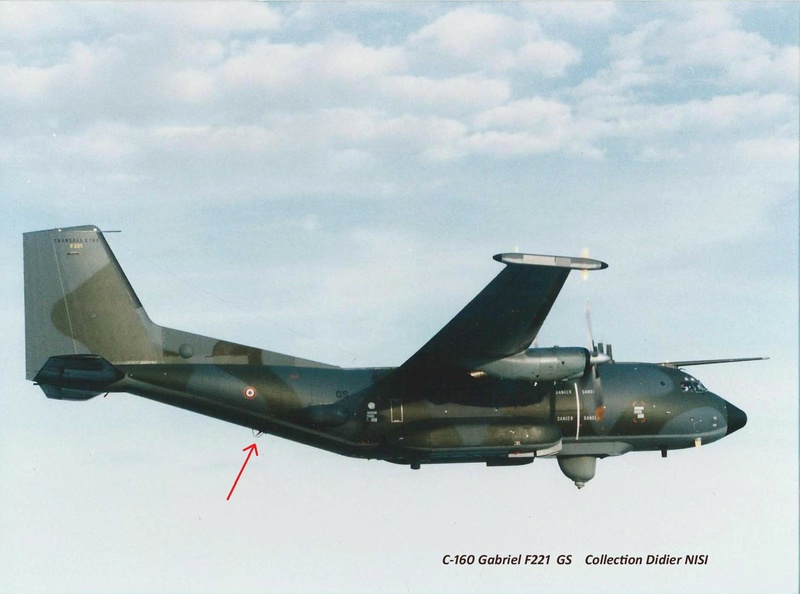

L'excroissance dont tu parle c'est celle marquée d'une flèche? Dommage que la photo du ravitaillement en vol ait juste le montant du pare-brise à cet endroit




Demain je rentre chez moi, je vais regarder dans ma doc si je n'ai pas une photo ou l'on voit mieux cette antenne.
Dommage qu'à l'époque je ne pouvais pas m'approcher plus près pour faire un photoscope (secret défense oblige) et que je n'ai pas pensé à demander aux potes bossant dessus. D'ailleurs à son arrivée à Frescat c'était ardu de le prendre en seuil de piste, c'était surveillé de prêt.
avatar
Didier NISI
Conseiller technique

Nombre de messages : 10202
Age : 58
Localisation : METZ
Date d'inscription : 13/01/2012
Points : 28929

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Didier NISI le Ven 18 Aoû 2017 - 11:35

J'ai la photo qui te conviendra prise à Evreux dans leurs nouveaux nid.

Les 4 antennes sur l'extrados avant du fuselage sont les antennes VHF UHF HF
Dans le radôme il n'y a pas de radar normal mais des antennes SHF conventionnelles.
les carénages latéraux juste derrière la porte d'embarquement logent des Caméras OMERA-51
En bout d'aile tu as le Système d’écoute de recueil de renseignement électromagnétique ASTAC. Des Mirage F-1 en emportaient parfois.
Sous le ventre est installé le système d'écoute radio EPICEA
J'ai bien souvent lu que la rampe arrière de chargement était soudée, en fait elle est boulonnée et jointée avec un scotch anti-humidité.
Le caisson gauche du train renferme un APU renforcé par apport à l’original pour la génération électrique des opérateurs et le renforcement des communications VHF, UHF et HF



Beaucoup confondent les Gabi et les Astarté, pourtant deux Transall bien différents tant visuel que dans leurs missions.
C-160G "Gabriel" L'acronyme "Gabriel" signifiant Groupement Aérien de Brouillage Recherche et Identification Electronique. La mission principale de l’EEA 00.054 est la recherche du renseignement d’origine électromagnétique (ROEM).
C-160H ASTARTE acronyme  Avion Station Relais de Transmissions Exceptionnelles. La mission principale étant  d'assurer une liaison directe avec les SNLE dans le cas où l'ordre de mise à feu des missiles nucléaire aurait-été donné.
2 câbles antennes filaires étaient déroulés afin de transmettre directement l'ordre nucléaire aux SNLE ceci leurs évitant de remonter à la surface.

avatar
Didier NISI
Conseiller technique

Nombre de messages : 10202
Age : 58
Localisation : METZ
Date d'inscription : 13/01/2012
Points : 28929

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Belgarath524 le Ven 18 Aoû 2017 - 11:57

Encore merci des photos et précisions. Je me permet de reprendre une de tes photos pour préciser l'excroissance (dans le cercle vert entre les trains):



Je m'y remet ce soir.

A+.
avatar
Belgarath524
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 754
Age : 36
Localisation : Metz
Date d'inscription : 05/10/2013
Points : 2236

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Rayak17 le Ven 18 Aoû 2017 - 12:10

Beau projet, je vais suivre avec attention

_________________

"Attendre d'un maquettiste qu'il construise toutes les maquettes qu'il achète, c'est comme demander à un collectionneur de timbres de lécher chaque timbre qu'il se procure, de le coller sur une enveloppe et de la poster ! " Peter Jackson
avatar
Rayak17
Modérateur
Modérateur

Masculin
Nombre de messages : 3799
Age : 52
Localisation : Saint Agnant
Ma photo :
Date d'inscription : 05/06/2010
Points : 5390

Infos Fighters
Echelle favorite: Toutes
=>: Fighters Group
Montages en cours / Mon stock:
4/106  (4/106)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Didier NISI le Ven 18 Aoû 2017 - 12:41

Ah celle là, elle fait partie du système EPICEA, le carénage est légèrement ovoïde, le radôme lui est rond et sort comme celui de devant. Tu as une autre vue sur la photo en MP. Pour l'antenne sur l'oblique de la soute envoyé en MP c'est une simple antenne sabre mais avec une barre protectrice pour le personnel car juste à hauteur de tête si mes souvenirs sont bons.
avatar
Didier NISI
Conseiller technique

Nombre de messages : 10202
Age : 58
Localisation : METZ
Date d'inscription : 13/01/2012
Points : 28929

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Belgarath524 le Dim 20 Aoû 2017 - 8:00

J'ai reproduis les vitre du cockpit avec de la résine soliq hier soir: une petite bande, hop, UV, encore une petite bande, re Hop, UV, etc.. Résultat, la résine c'est opacifié à plusieurs endroit et on ne voit plus rien à l'intérieur tout juste la couleur de base (Gunze H307 qui correspondait bien au gris intérieure je trouvais). J'ai essayé de l'enlever proprement mais elle est tenace cette bête. Je vais la réserver pour les petits espace. Du coup, j'ai collé les demi fuselages, bien dégoûté d'avoir fait tout ça pour rien Crying or Very sad
Je ferais les photos une fois le joint traité, pas motivé là.
avatar
Belgarath524
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 754
Age : 36
Localisation : Metz
Date d'inscription : 05/10/2013
Points : 2236

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par paul-m le Dim 20 Aoû 2017 - 8:33

Et ce n'est pas récupérable? Confused
avatar
paul-m
Fighterien éprouvé
Fighterien éprouvé

Masculin
Nombre de messages : 6836
Age : 47
Localisation : vendee
Date d'inscription : 30/05/2011
Points : 13749

Infos Fighters
Echelle favorite: 1/72
=>: Fighters Group
Montages en cours / Mon stock:
1/8  (1/8)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Belgarath524 le Dim 20 Aoû 2017 - 22:07

paul-m a écrit:Et ce n'est pas récupérable? Confused

Au final si. Journée un peu pénible hier pour plein d'autres raisons, juste un coup de raz le bol.

Après avoir laissé reposer un peu, je pense que je vais forer des petits trou tout autour pour fragiliser la résine et découper ça au mieux avant de recommencer. Je vais commander une lampe plus puissante que celle fourni qui, d'après des sujets sur d'autres forums, ne permet pas un séchage complet assez rapide pour faire comme j'ai fais. De la résine non polymérisé se retrouve emprisonnée et elle sèche tout doux avec les UV naturels, ce qui entraîne les tâches.
J'avais quand même mis en peinture l'intérieur, heureusement, maintenant que c'est collé.

Qestion subsidiaire: puis-je polir la résine avec du compound Tamiya pour la rendre à nouveau transparente une fois poncé? Pour avoir des vitrages plats c'est assez dur alors je pensais les faire un peu déborder puis poncer et lustrer.

En attendant la paie et l'arrivé de la commande, je vais débuter un petit SEM version ASMP, pour m'occuper et revenir à plus petit.

A+.
avatar
Belgarath524
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 754
Age : 36
Localisation : Metz
Date d'inscription : 05/10/2013
Points : 2236

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Belgarath524 le Dim 24 Sep 2017 - 19:21

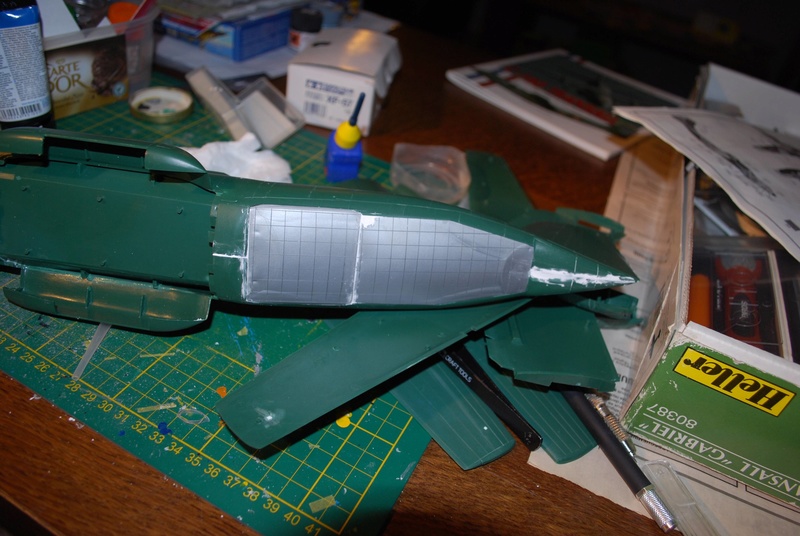

Ouuuu, ben ça faisait longtemps!
Pas découragé mais un peu dégouté d'un produit "miracle", je me suis fais un montage détente que je vais poster ailleurs. Je pense en faire d'autres pour alterner avec celui là, histoire de ne pas saturer.
Sur ce montage, je n'y ai pas touché depuis la dernière fois et j'en suis là:





La fermeture a été difficile, rien ne tombait là où il fallait, il en reste des joints à bien retravailler pour que ça ne se voit pas.
Je vais me pencher sur les vitres pour voir ce que je peux faire.

A+.
avatar
Belgarath524
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 754
Age : 36
Localisation : Metz
Date d'inscription : 05/10/2013
Points : 2236

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Didier NISI le Dim 24 Sep 2017 - 19:42

Effectivement c'est chaud au montage cette maquette, j'en ai monté 4 dont 2 "Gabi" pour des potos de l'époque ou ils volaient dessus.
avatar
Didier NISI
Conseiller technique

Nombre de messages : 10202
Age : 58
Localisation : METZ
Date d'inscription : 13/01/2012
Points : 28929

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par goose1977 le Lun 25 Sep 2017 - 8:00

déjà le mien au 1/144 étais hard, mais celui-ci n'est pas mieux
avatar
goose1977
Fighterien célèbre
Fighterien célèbre

Masculin
Nombre de messages : 27939
Age : 40
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 92644

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Belgarath524 le Dim 15 Oct 2017 - 21:33

Un petit coup de remontée de motivation et hop:

Mastiquage de là où il faut partout




Pendant que ça sèche, je m'occupe de cloisonner l'emplacement du feu dans l'aile et je colle la profondeur:




J'ai percé l'emplacement de l'échappement de l'APU:



Partie qui m'a pris le plus de temps ce soir, l'aménagement de la sortie des tuyères.
A l'origine, il y a un beau trou débouchant sur le vide intersidéral dans les ailes:



J'ai découpé un morceau de pipette HS mis au bon angle:




Jai bouché l'extrêmité avec un bout de CP, renforcé avec un bout de grappe derrière par peur qu'il se barre dans l'aile lorsque je peindrais. Comme il me resté du mastic frais et que je craignais également que tout bouge parce que ça ne repose sur rien, j'ai comblé:



Le résultat final, dont j'affinerais l'intérieur une fois sec:



Je laisse sécher tout ça et je continue en alternance avec l'Alphajet de la PAF.

A+.

Emmanuel
avatar
Belgarath524
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 754
Age : 36
Localisation : Metz
Date d'inscription : 05/10/2013
Points : 2236

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par pifoux le Lun 16 Oct 2017 - 5:58

Superbe boulot
avatar
pifoux
Fighterien éprouvé
Fighterien éprouvé

Masculin
Nombre de messages : 5639
Age : 66
Localisation : montpellier
Ma photo : Pour celle qui me fait vibrer
Date d'inscription : 29/03/2012
Points : 13894

Infos Fighters
Echelle favorite:
=>: Fighters Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par goose1977 le Lun 16 Oct 2017 - 6:53

sacré boulot bravo
avatar
goose1977
Fighterien célèbre
Fighterien célèbre

Masculin
Nombre de messages : 27939
Age : 40
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 92644

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Belgarath524 le Mer 18 Oct 2017 - 17:39

Allez, c'est parti pour la musculation. Et je ponce, je ponce, je ponce...






C'est là que je me dis que je suis content d'avoir fait attention au collage. Quelque point à corriger encore, surtout au niveau du nez. Les plots à encliqueter ont généré au moment du moulage des retassures à chaque endroit où il y en a un. Très légères la plupart, un coup de ponçage tout doux à suffit, mais celle sous le cockpit a du être comblée avec du mastic.

J'ai réussis à retirer proprement les "vitres" en résine. Je vais me pencher sur la confection de nouvelles.

A+.

Emmanuel
avatar
Belgarath524
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 754
Age : 36
Localisation : Metz
Date d'inscription : 05/10/2013
Points : 2236

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
0/0  (0/0)

Revenir en haut Aller en bas

Re: 1/72 Heller Transall C-160G Gabriel

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
