Terminé [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Ven 16 Mar 2018 - 13:49

AlexGRD a écrit:Une serie limitee dans differentes boites (avec decals artisanales) mais livrable a Bron sur pre-commande

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1517427251[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1518697759

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1517427349[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1517427528

Ça faisait longtemps que je cherchai une machine contemporaine à la gloire de l'aviation française au 1/48, et pas trop grosse sur l'étagère.
AlexGRD en avait deux en rab à l'expo de Bron,  j'ai craqué et ce avant que la grappa, la vodka, le rhum arrangé et le génépi n'ai fait leur effet (consommés avec modération bien entendu et à titre exclusivement culturel et d'amitié entre les peuples).
Pour l'ouvre boîte AlexGRD a déjà œuvré dans un post, c'est tout pareil dans la boîte, première vu ça a l'air pas mal du tout.
http://www.master194.com/forum/viewtopic.php?f=3&t=100325&p=1276893&hilit=NeOmega+Sukhoi#p1276893
Gros avantage : la boîte tient dans poche et passe ainsi facilement de portique de sécurité et à Bron le prix était proportionnel à la taille de la boîte.
Bon yapuca


Dernière édition par F4F3WIL le Lun 13 Aoû 2018 - 16:16, édité 1 fois
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Ven 16 Mar 2018 - 13:49

AlexGRD a écrit:Ben oui. C'etait comme ca .... :mrgreen:

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1519677903

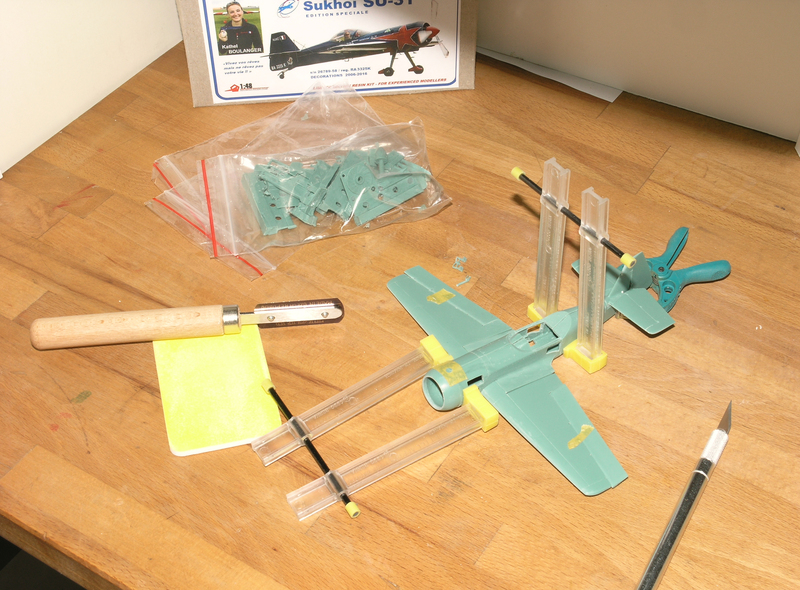

Moi j'en suis là,
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18022710125711241915583951
Les outils lourds sont sortis et pour le moment ça se passe pas trop mal, la résine se laisse faire et les pièces s'emboitent.
Quelques bulles mais rien de bien méchant pour l'instant, ce n'est pas du SBS mais ce n'est pas le même prix.
Il me reste à préparer le sachet des petites pièces.
Comme c'est précisé sur la boîte en FrancoRusse "for experienced modellers" ce n'est pas pour maquettiste débutant donc il n'y a pas de notice et on va pas en faire un flan :mrgreen:
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Ven 16 Mar 2018 - 13:51

J'ai tout dégrapé et à part le siège qui était dans un sale état tout je reste est bon et s'assemble bien (j'ai redressé un demi fuselage à l'eau chaude) et je pourrai le monter tel quel Kathel.
Mais voilà le poste de pilotage devrait ressembler à ça

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 2722621

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Aerobatic+Team+100_resize
Photo by Coyote
On assez loin du compte et comme je fais dans l'unlimited en maquette je vais m'y mettre pour le compléter.

J'ai donc repris le siège en raccourcissant le dossier, réduisant la baignoire et je l'ai doté d'un fond en alu à trou pour le voir à travers le hublot (je soupçonne le réemploi d'un moule).
Le hublot translucide a été rendu transparent à l'huile de coude et au compound

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18030201252711241915590085

Va falloir aussi mettre les pâles arrondies d'équerre.
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Ven 16 Mar 2018 - 13:55

AlexGRD a écrit:Alors William, tu as decide au sujet de la deco?

Au debut 2008 (fin Janvier debut Fevrier) jusqu'a mi 2008 l'avion a participe dans les jeux aeriena Abu-Dhabi et a recu sur les ails l'autocolant AL-Ain Airshow. Il volait avec cette deco jusqu'au championat du Monde en Republique Tcheque (Juillet, 2008)
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1520322191
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1520322251
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1520322289
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1520322353
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1520322385

Merci Alex :x
Version 2008.
Une petite explication pour le nom "Kathel" conservé, il est de tradition de ne pas débaptiser les vaisseaux (mer ou air) et en Russie vous êtes plutôt orthodoxe en matière de tradition

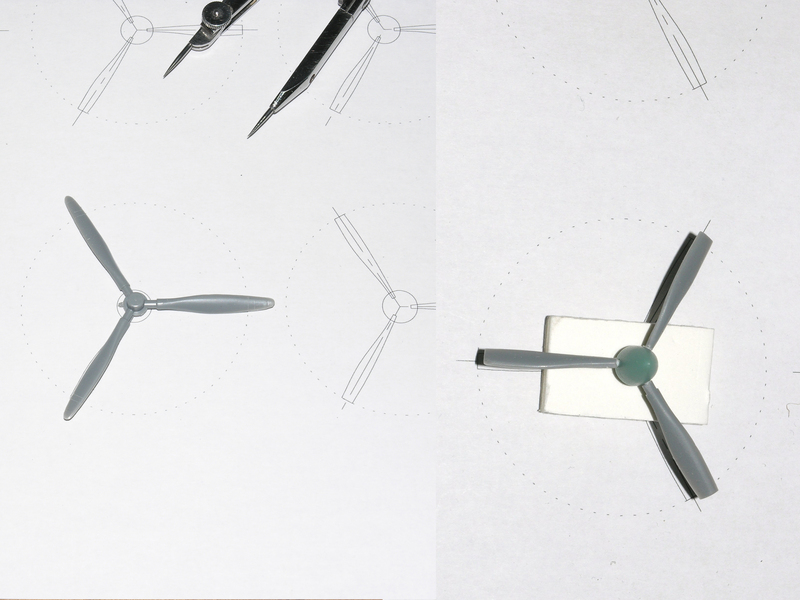

J'ai retaillé une hélice de Spit Mk I Tamiya au 1/48, les hélices MT V9 sont sacrément travaillées.

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18030610071011241915599172

Dessin à l'échelle, entaille au compas et ponçage, comme cela ça contente l’œil.

Je vais passer à l'habitacle
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Ven 16 Mar 2018 - 13:56

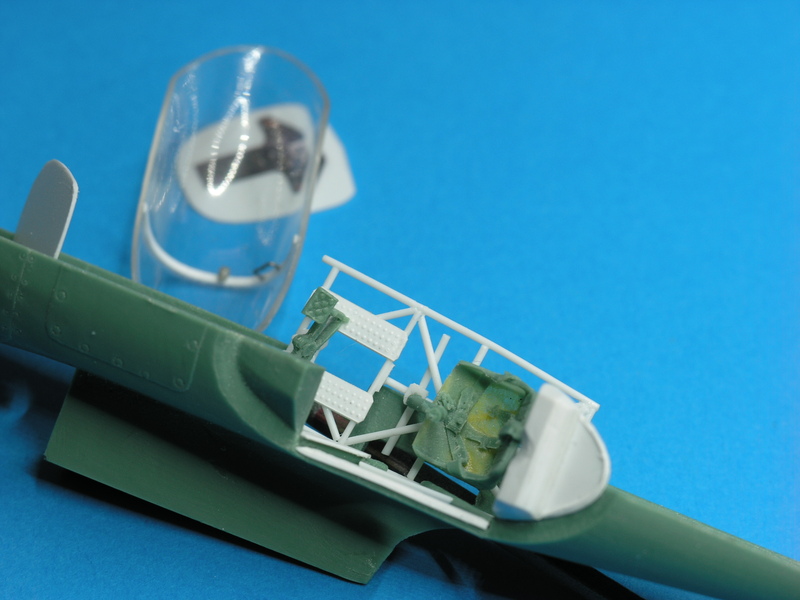

J'ai restitué la structure tubulaire de l'avion qui n'a pas vraiment de plancher :enconstruction:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18031511353311241915615317
Et ce d'autant que cette structure est visible à travers les hublots.
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 B_1_q_0_p_0.jpg?u=http%3A%2F%2Fcdn.airplane-pictures.net%2Fimages%2Fuploaded-images%2F2009%2F10%2F25%2F67146
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 34700855285_82e73c60fd_o
A noter que le plancher fourni s'adapte parfaitement mais il ne me plaisait pas :mrgreen:
Maintenant on peut faire pivoter le palonnier et faire joujou avec le manche :doctor:
J'ai aussi regarni les parois, ça commence à ressembler à l'intérieur de la machine de notre athlète.
:alcool1:
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Mer 25 Avr 2018 - 17:41

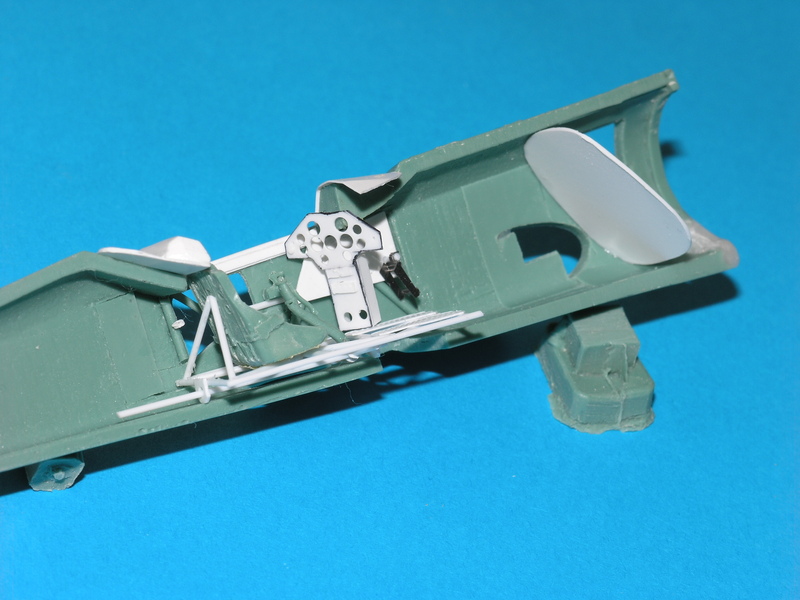

Réalisation de l'arceau du pare brise avec le compas et sa poignée et préparation de la planche de bord
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18032909001911241915638900

Modification du palonnier avec de la récup dans la boite à rabio et réalisation de la planche de bord et de la cloison pare feu

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18040510281511241915652638

Mise en peinture de l'habitacle en noir satiné pour la fibre de carbone et gris Sukhoï pour les tubes de la structure et le siège.
Harnais en bleu satiné
La planche de décalco est posée derrière la planche en cp.
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18042010205511241915677296

Yapuka fermer
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par goose1977 le Mer 2 Mai 2018 - 20:17

superbe boulot bravo [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Super021
goose1977
goose1977
Fighterien illustre
Fighterien illustre

Masculin
Nombre de messages : 39958
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 126899

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Jeu 7 Juin 2018 - 14:01

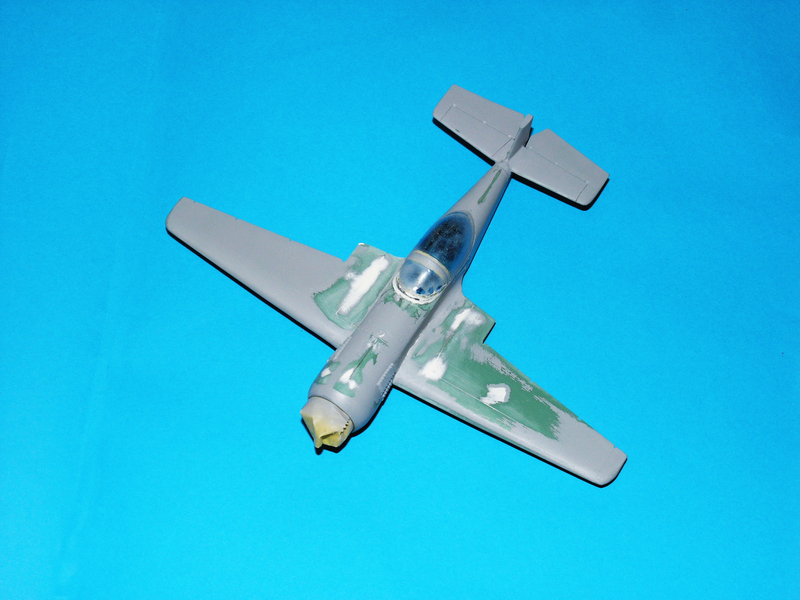

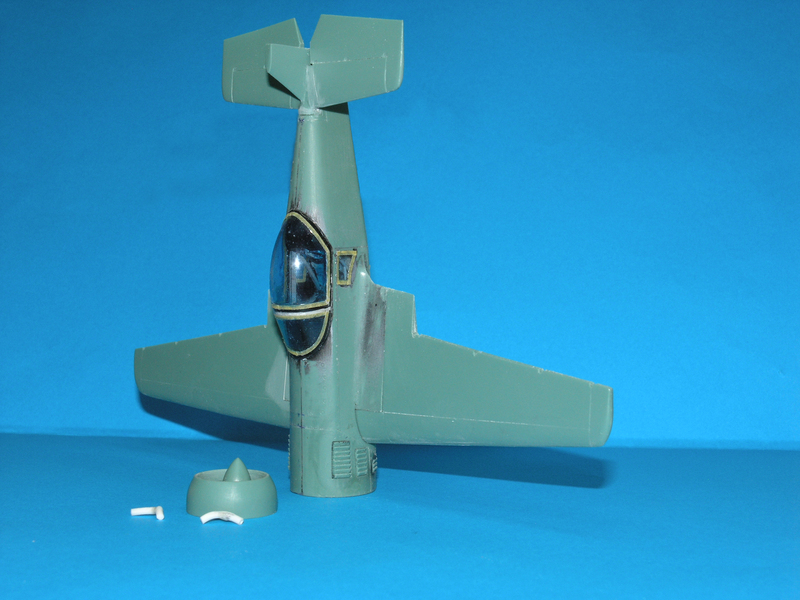

La mise en croix et la pose des parties transparentes.
Pas de secret il a fallu masticoponcer copieusement.
Utilisation de : cyano talc (rebouchage), Araldite (ailes, fuselage) ça colle bien et fort et et permet d'ajuster et de combler les interstices, Soliq pour les parties transparentes.
Pour les parties transparentes finition des ponçages au "compound"
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18060309333511241915744574
Les échappements sont réalisés d’après photos en profil EG perforés et mis en forme à froid.

Reste à réaliser quelque chose qui ressemble à un moteur Vedeneyev M14P
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par goose1977 le Jeu 7 Juin 2018 - 20:22

du superbe boulot bravo [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Super021
goose1977
goose1977
Fighterien illustre
Fighterien illustre

Masculin
Nombre de messages : 39958
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 126899

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par minico le Jeu 7 Juin 2018 - 20:47

Gros travail de remise à niveau, bravo!

minico
Fighterien actif
Fighterien actif

Masculin
Nombre de messages : 444
Age : 33
Localisation : Sarreguemines
Date d'inscription : 05/01/2008
Points : 1482

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Ven 8 Juin 2018 - 10:06

Merci camarades maquettistes pour vos appréciations.

Je tiens à préciser que la maquette peut aussi se monter "from the box" et que le résultat sera tout à fait honnête.
Personnellement j'aime bien aller au-delà d'où ce travail de mise à niveau.
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Alcooli4
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par alma le Ven 8 Juin 2018 - 10:34

super travail pour un avion peu vu ! [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 10375203

vivement la suite !

_________________
Alain
Devise Shadock : En essayant continuellement, on fini par réussir : Donc plus ça rate plus on a de chance de réussir...

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Image114[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Image311[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Image212[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Image411
alma
alma
"Big Moustache"
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Stars6

Masculin
Nombre de messages : 1219
Age : 46
Localisation : isére
Date d'inscription : 15/05/2011
Points : 4692

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue3/32568[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (3/32568)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par Jan Kytop le Ven 8 Juin 2018 - 13:09

Beau travail, bravo et bonne continuation.
Jan Kytop
Jan Kytop
Fighterien éprouvé
Fighterien éprouvé

Masculin
Nombre de messages : 6585
Age : 60
Localisation : Aix en Provence
Ma photo : [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 83984630M
Date d'inscription : 02/12/2006
Points : 8616

Infos Fighters
Echelle favorite:
=>: FIGHTERS Group
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Jeu 5 Juil 2018 - 15:13

Merci à tous pour votre soutien et votre patience.
Pour l'instant j'en suis à masticoponçage et c'est pas fini mais j'en vois le bout.
Le surfacer 1000 est un juge de paix redoutable et tout les défauts sautent aux yeux.
Sachant qu'au final l'avion sera en bleu marine brillant le moindre défaut sera flagrant.
Le plus difficile est de reprendre les défaut de la résine au niveau du karman qui n'est pas toujours régulier.
Encore une ou deux séances et ce devrait être bon.
Petite satisfaction, le moteur est en place, j'ai donné à l'hélice un pas qui me convient et la peinture du cône me va bien
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18070503050411241915793464

J'espère pouvoir le mettre sur ses pattes d'ici le mois prochain et attaquer la regravure puis la peinture
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Alcooli4
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par AlexGRD le Ven 6 Juil 2018 - 9:01

J'admire bien comment tu as realise la jonction de la verriere avec le fuselage.
Entre temps pour la gravure il y a de quoi faire [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 10375203
[img][NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 1530860434[/img]

Vivement la suite!

AlexGRD
Fighterien averti
Fighterien averti

Nombre de messages : 707
Age : 51
Localisation : Moscou
Date d'inscription : 08/10/2016
Points : 3368

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par goose1977 le Ven 6 Juil 2018 - 21:22

superbe mise en croix
goose1977
goose1977
Fighterien illustre
Fighterien illustre

Masculin
Nombre de messages : 39958
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 126899

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Mer 1 Aoû 2018 - 13:11

Merci à tous ceux qui ont la patience de suivre ce post et aussi à ceux qui me laissent des messages d'encouragement.

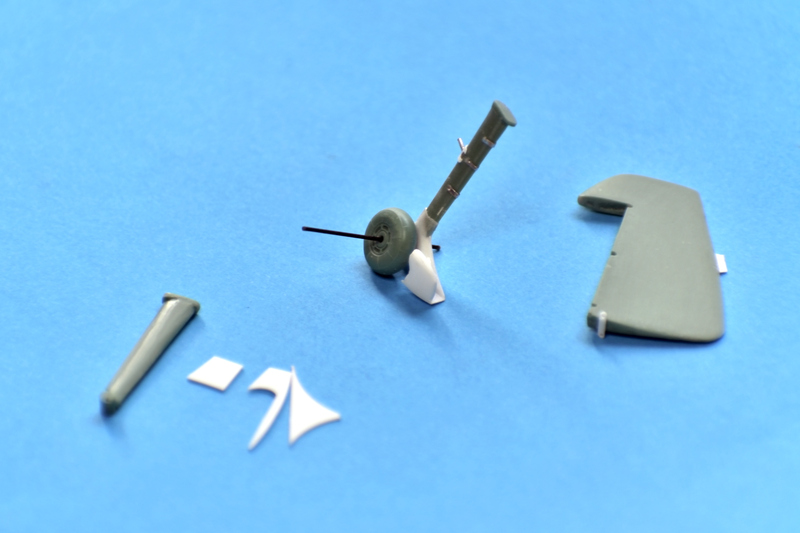

Petite avancée après la gravure je me suis attaqué au train principal.
Grâce aux plans assez précis contenus dans la boîte et à une galerie de photo du Su-31 de Jurgis Kayris par Peter Eliasson https://www.e-pic.se/Aircraft/Aircraft-sorted-by-type/Sukhoi/Sukhoi-Su-31 trouvé sur le net,
j'ai complété le train d'atterrissage et réalisé le carénage de roue en EG et tout ce qui me passait sous la main.
A gauche la jambe de train fournie, à droite après gravure collage ponçage.
J'avais sorti la Silhouette pour réaliser les découpes

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18080710125111241915839834

La gouverne de direction a elle aussi été complétée.
Prochaine étape les gouvernes de roulis et de profondeur.


Dernière édition par F4F3WIL le Mer 8 Aoû 2018 - 9:55, édité 1 fois
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par goose1977 le Mer 1 Aoû 2018 - 13:25

encore du superbe boulot bravo [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Super021
goose1977
goose1977
Fighterien illustre
Fighterien illustre

Masculin
Nombre de messages : 39958
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 126899

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par Manuel le Mer 1 Aoû 2018 - 14:28

Joli [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Super021
Manuel
Manuel
Fighterien novice
Fighterien novice

Nombre de messages : 22
Age : 61
Localisation : Ile de France
Date d'inscription : 16/01/2008
Points : 54

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Mer 8 Aoû 2018 - 9:57

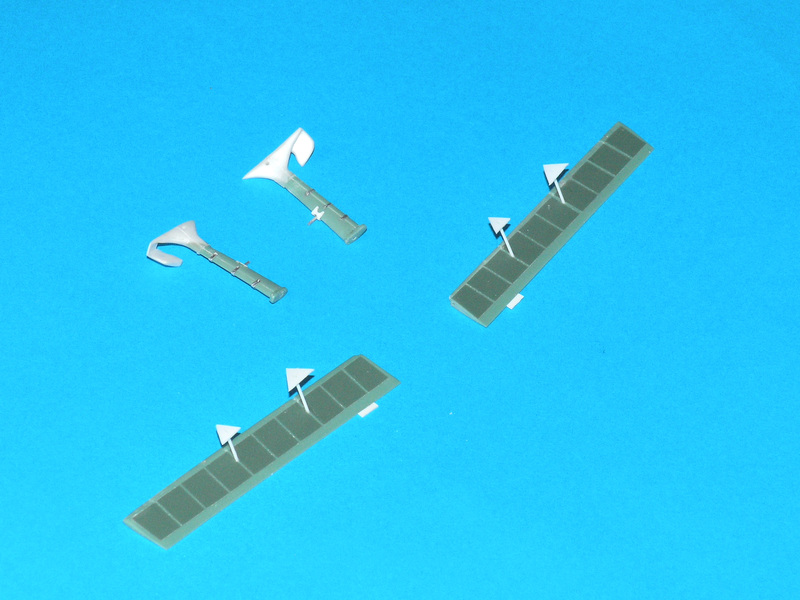

La suite du programme avant l’apprêt  Very Happy
Le train et les gouvernes de roulis avec leurs accessoires aérodynamiques, et comme ces gouvernes sont entoilées les caches qui vont bien pour leur donner un peu de relief.
Le système de commande assez complexe et fragile sera monté une fois l'avion sur son train.
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18080710125111241915839837
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Soif111
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par goose1977 le Mer 8 Aoû 2018 - 10:24

joli joli [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Super021
goose1977
goose1977
Fighterien illustre
Fighterien illustre

Masculin
Nombre de messages : 39958
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 126899

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par F4F3WIL le Lun 13 Aoû 2018 - 16:15

Le montage est achevé,
Une vue du dessous du bolide et les rajouts de l'avant vers l'arrière:

  • une trappe bien visible sur les photos a été rajoutée dans l'axe du capot (cp de 0.12)
  • les échappements ont été repris (profilés EG mis en forme à froid puis percés)
  • le train principal complété des carénages est posé à blanc il a reçu sa peinture
  • la commande des gouvernes de roulis a été placé dans l'aile en fonction des photos
  • les gouvernes de roulis ont été "entoilées", complétés des masselottes triangulaires et du guignol à la jonction gouverne aile
  • un "tab" a été rajouté à chacune des gouvernes, toujours d’après photos
  • une petite antenne triangulaire en cp de 0.25 a été placé sous le fuselage au niveau du siège (transpondeur ?) d'aprés photos
  • l'étrier marche pied a été réalisé en fil d'étain de 0.06 et placé côté gauche (selon plan et photos)
  • les guignols ont été réalisés et placés sur la gouverne de direction ainsi qu'un "tab" selon photos
  • la dispositif de maintient de la la roulette de queue a été réalisé en CP + pièce résine de la boîte, d’après photo il devrait s'agir de lames d'acier faisant ressort amortisseur avec une roulette libre contrainte par une tige frein


[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18081303522111241915846271

Il me reste à finir de profiler l'hélice et à réaliser tous les caches avant d'attaquer la peinture.
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par goose1977 le Mar 14 Aoû 2018 - 8:50

superbe [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Super021
goose1977
goose1977
Fighterien illustre
Fighterien illustre

Masculin
Nombre de messages : 39958
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 126899

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue0/0[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par splintercell le Sam 22 Sep 2018 - 14:11

Première visite sur l' atelier avion civil.
ça envoie sacrément du gros dans le coin.
Superbe boulot sur ce montage.

splintercell
Fighterien actif
Fighterien actif

Masculin
Nombre de messages : 216
Age : 56
Localisation : Villargondran
Ma photo : [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Avatar10
Date d'inscription : 05/11/2010
Points : 679

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/2[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/2)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

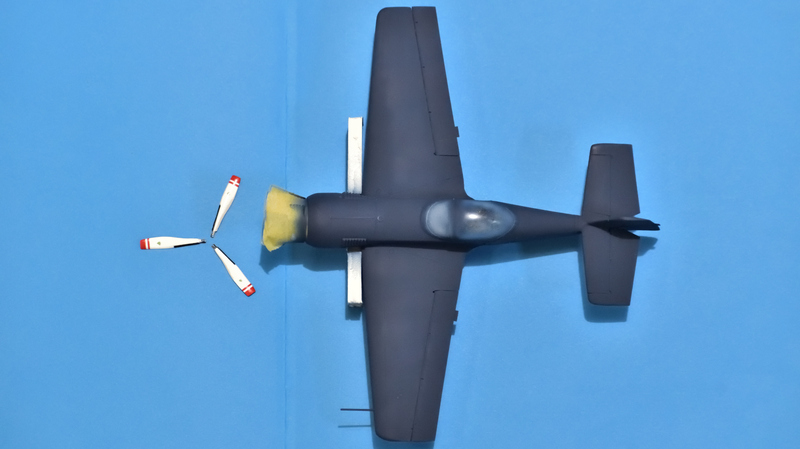

Message par F4F3WIL le Lun 5 Nov 2018 - 21:33

J'ai ramé pour avoir des pales d'hélice acceptables et ressemblantes voilà le résultat aprés pose du décal (triangle du fabricant d'hélice) et avant re-verni
(pour mémoire hélice de Spit Tamiya 1/48 retravaillées à l'eau chaude, à la lime et au surfacer 1000) Finition Blanc Mr Color, Rouge Mr Hobby, Noir Satiné Humbrol, faut pas se tromper dans les diluants  Very Happy

Pour l'avion j'ai essayé les nouvelles "enamel" alclad II Mil Spec
Je trouve le rendu très mat et le séchage un peu long, rien à voir avec les Alclad Lacquer.
Par contre ça passe tout seul dans l'aéro et le nettoyage se fait sans problème.
Pour le tendu un coup de Micromesh après 24 heures de séchage, une petit coup d'aéro pour les reprises, le rendu est assez uniforme et satisfaisant pour un bleu marine

[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 18110509263411241915982453
F4F3WIL
F4F3WIL
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1221
Age : 59
Localisation : LYON /MARSEILLE
Date d'inscription : 12/07/2010
Points : 2817

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Left_bar_bleue2/6[NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008 Empty_bar_bleue  (2/6)

Revenir en haut Aller en bas

Terminé Re: [NeOmega] 1/48 Voltige Unlimited Sukhoi Su-31 Kathel Boulanger 2008

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
