En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par Wildcat I le Ven 23 Nov 2018 - 17:34

Même si je ne fais pas de message je suis ton montage avec grand intérêt depuis le début... et  [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 101
La pièce que tu as en trop sur ta grappe me semble être l'antenne qui était dépliée en vol qui se situe sous le poste mitrailleur

Wildcat I
Fighterien habitué
Fighterien habitué

Masculin
Nombre de messages : 58
Age : 63
Localisation : Le Puy en Velay 43
Date d'inscription : 02/09/2012
Points : 260

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par wipeout le Sam 24 Nov 2018 - 8:28

Wildcat I a écrit:
La pièce que tu as en trop sur ta grappe me semble être l'antenne qui était dépliée en vol qui se situe sous le poste mitrailleur

Beaucoup trop longue pour être l'antenne. Du reste, j'ai bien identifié les deux pièces (B12 et B24).

Merci à tous, ce WE, je sors la truelle [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Demon121
wipeout
wipeout
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2846
Age : 58
Localisation : Moissy Cramayel
Ma photo : [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Dscf0011
Date d'inscription : 29/08/2005
Points : 5735

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

http://experten60.free.fr/Mod.ailes.histoires/Bienvenue.html

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par Wildcat I le Sam 24 Nov 2018 - 9:54

Effectivement! je n'ai réagi qu'en regardant la Photo du post… Pour voir de plus prés j'ai donc sorti ma boîte… et pas de pièce B5 dans le plan de montage…

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Hein401

Excuses et bon masticage

Wildcat I
Fighterien habitué
Fighterien habitué

Masculin
Nombre de messages : 58
Age : 63
Localisation : Le Puy en Velay 43
Date d'inscription : 02/09/2012
Points : 260

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par wipeout le Ven 21 Déc 2018 - 11:15

Bonjour à tous.

Quasiment un mois depuis mon dernier post, vous allez dire que je fais durer le plaisir … Et bien ce n’est pas vraiment le cas quand il s’agit avant tout de travaux de ponçage !

Pour le raccordement des ailes, j’ai décidé d’utiliser du mastique « perfect plastic putty » de chez Deluxe pour sa facilité de lissage à l’eau.
Ce n’est pas pour autant qu’on est à l’abri d’une erreur car emporté dans mon élan, j’ai appliqué le mastique sur l’ensemble des raccordements.
Lorsque je me suis présenté avec mon pinceau à pointe silicone (shaper en glaouiche), le produit était déjà sec avec pour conséquence un changement de méthode pour un travail de ponçage plus important que prévu.
A l’avenir je procéderais par petites étapes afin d’effectuer le lissage à la suite de l’application .
Je reste dubitatif sur l’intérêt des fabricants à nous fournir des produits à temps de séchage rapide mais qui ne permettent pas de travailler la surface « dans le frais » …
Heureusement que j’avais protégé la gravure avec du ruban Tamiya :

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1510

Avec une photo en macro, on peut voir que l’écart entre le fuselage et le volet du bord de fuite est bien trop important, ce qui complique un peu la tache par rapport à un raccord Karman classique.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1511

Là aussi j’ai utilisé du mastique en laissant toutefois apparaitre un léger sillon.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1512

Même travail sur une partie de la queue.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1514

J’ai passé pas mal de temps à rendre cette partie plus conforme en utilisant la pièce « mystère » .
A cela s’est ajouté deux morceaux de profilés afin de représenter ce qui doit être les carénages de l’axe d’articulation des gouvernes.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1515

Comme Azur ne fourni que l’arrête de cette partie, un travail de profilage est donc nécessaire.
L’utilisation de mastique bi-composant Tamiya est utilisé pour ajouter de la matière.  Avec un temps de séchage plus long et en l’humidifiant légèrement, cela permet de sculpter le profil.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1516

Une fois sec, le ponçage permet de donner la bonne forme.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1517

Avant une dernière finition, j’ai passé une couche de Surfacer afin de mieux visualiser cette modification.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1518

Pour me changer les idées, je me suis occupé ensuite d’une autre partie que je souhaite améliorer : le train d’atterrissage.
Après avoir collé les demi-fourches, je me suis attaché à leur finition en y ajoutant dans un premier temps les sortes d’écrous que l’on observe sur les côtés.
Pour cela j’ai utilisé de la gaine de trombone et du coton tige étiré à la flamme et coupés en rondelle. La colle plastique permet de noyer le tout avant un dernier ponçage pour en réduire l’épaisseur.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1519

J’ai surtout galéré à reproduire le système de garde-boue avec sa bavette caractéristique que l’on observe sur la plupart des 693, alors que le 691 ne semblait pas en être équipé.
J’ai testé plusieurs solutions mais c’est la photo-découpe qui m’a semblé avoir la finesse nécessaire même si cela amène d’autres contraintes.
L' avantage c’est qu’on lui donne la courbe voulue assez facilement. Ce sont bien sûr des morceaux de chutes récupérés sur des grappes auxquels j’ai ajouté des profilés ronds pour les tiges supports.
La tuyauterie de frein est réalisée en fil de cuivre et j’ai aussi fixé un petit anneau devant la fourche qui est aussi de la photo-découpe de récupération.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1520

Les roues étant simplement encliqueté avant la phase de peinture,  j’avais un peu peur de la solidité de l’ensemble mais finalement la souplesse du plastique permet de les retirer facilement.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1521

Un autre oubli du kit, concerne les lances-bombes éclairantes Michelin qui pourtant sont bien visibles sur les avions en opération.
Evergreen et fil en cuivre sont mobilisés pour cela, les pinces sont en coton-tiges étirés puis découpés.
J’ai juste posé la pièce sur l’aile pour voir car cet élément ne semblait pas être de la couleur de l’intrados.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1522

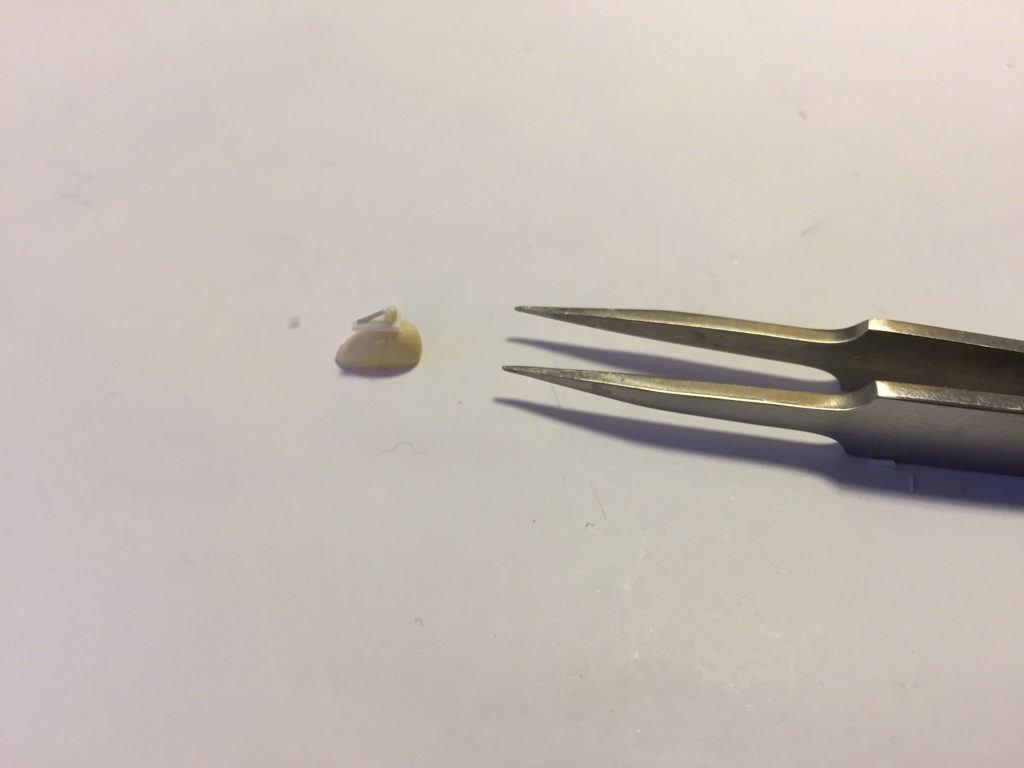

Sur l’avion au sol on peut distinguer le verin et le système amortisseur de la roulette de queue, même si les images sur cette partie sont assez rares.
Je me suis efforcé de reproduire cela au mieux malgré la petite taille de l’ensemble.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1523

Voilà ce que cela donne en appuyant simplement l’avion sur la pièce qui demande encore à être affinée.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1524

Je ne sais pas ce que vous en pensez, mais en regardant cette dernière photo, j’ai bien l’impression que le raccord entre le plan fixe et le fuselage n’est pas tip-top. Le décrochage me semble encore trop important et je pense devoir sortir de nouveau le papier de verre…

Merci d’avance pour vos avis sur ce point mais ce qui est sûr, c’est qu’il y aura de la couleur sur mon prochain post !
wipeout
wipeout
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2846
Age : 58
Localisation : Moissy Cramayel
Ma photo : [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Dscf0011
Date d'inscription : 29/08/2005
Points : 5735

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

http://experten60.free.fr/Mod.ailes.histoires/Bienvenue.html

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par goose1977 le Ven 21 Déc 2018 - 12:00

superbe boulot bravo [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Super021
goose1977
goose1977
Fighterien expert
Fighterien expert

Masculin
Nombre de messages : 40668
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 129099

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par ChrisTom le Ven 21 Déc 2018 - 12:09

Belle avancée en vérité.
ce qui fait la caractéristique des kits AZUR, ce sont souvent les mauvais raccords des ailes au fuselage qui nécessitent toujours l'emploi de mastic; Mais je trouve que tu t'en es bien sorti.
c'est vrai que la dernière photo montre une bosse au niveau du raccord mais un petit ponçage devrait résoudre le problème.
Beau travail sur les trains.

Bonne suite. [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Soif121
ChrisTom
ChrisTom
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1912
Age : 67
Localisation : Montigny le Bretonneux (Yvelines)
Date d'inscription : 24/11/2010
Points : 6204

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par fafl le Ven 21 Déc 2018 - 13:07

travail d’orfèvre sur le train et de bénédictin pour le reste ...
fafl
fafl
Fighterien actif
Fighterien actif

Masculin
Nombre de messages : 455
Age : 56
Localisation : Laval
Date d'inscription : 26/01/2011
Points : 1832

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par fourneau le Ven 21 Déc 2018 - 13:16

superbe travail sur ce train d'atterrissage

et toujours ces reprise soignés , ,

la bosse semble en effet assez marqué sur l'empennage , mais le bossage est peut être naturellement comme cela ?

Pierre
fourneau
fourneau
Fighterien expérimenté
Fighterien expérimenté

Masculin
Nombre de messages : 8093
Age : 58
Localisation : 59 nord (douai)
Ma photo : vive les vieux machin
Date d'inscription : 11/11/2007
Points : 12511

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS group
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue3/30[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (3/30)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par dakota le Ven 21 Déc 2018 - 13:52

du bon boulot bien mener [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Super021 [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Super021 [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Super021 [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Super021 [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Super021
dakota
dakota
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2689
Age : 55
Localisation : halluin 59250
Date d'inscription : 02/08/2011
Points : 7621

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par Closter80 le Ven 21 Déc 2018 - 17:11

wipeout a écrit:Je ne sais pas ce que vous en pensez, mais en regardant cette dernière photo, j’ai bien l’impression que le raccord entre le plan fixe et le fuselage n’est pas tip-top. Le décrochage me semble encore trop important et je pense devoir sortir de nouveau le papier de verre…
Il est vrai, un peu de boulot en perspective, ou peut-être est-ce l'angle de prise de vue qui est trompeur ?
Dans tous les cas tu fais un travail remarquable. C'est fin, soigné et merveilleusement bien expliqué. J'ai hâte de voir la peinture !

_________________
Pierre

Closter80
Plus belle maquette fighters 2018

Nombre de messages : 1128
Age : 31
Localisation : Lyon
Date d'inscription : 09/09/2017
Points : 2971

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue1/8[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (1/8)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par Jasper Joker II le Mer 26 Déc 2018 - 21:43

Purée !!! Il se mérite, ce kit !!! Bonne suite Wink
Jasper Joker II
Jasper Joker II
Fighterien expérimenté
Fighterien expérimenté

Masculin
Nombre de messages : 7858
Age : 47
Localisation : Massif de Belledonne, trop trop loin de Geoffroy-Guichard
Date d'inscription : 09/01/2010
Points : 26626

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue4/60[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (4/60)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par wipeout le Ven 4 Jan 2019 - 16:32

Bonjour à tous.

L’année 2019 a donné enfin de la couleur à mon  Bréguet.
Après un ultime ponçage pour aplanir la jonction du fuselage avec les gouvernes, j’ai commencé par peindre les parties transparentes de la couleur interne.
Nouvelle déconvenue pour moi : la peinture a fait ressortir les défauts de la verrière que je n’ai pas assez corrigés. La base arrière est en effet plus étroite que le fuselage.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1538

La reprise que j’avais tenté de faire au mastic, n’a pas donné  non plus le résultat escompté.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1539

Plutôt que de tout reprendre, j’ai choisi une solution de facilité en collant une bande de masquage Tamiya spécial courbe de 2 mm qui est pile-poil à la bonne largeur.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1540

Tout est prêt pour pour passer le gris-bleu clair, en l’occurence Lifecolor UA141 dilué au Klir.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1537

Un petit détail amusant concernant les photos prises avec un APN .
Sur un fond blanc, la couleur ressort franchement bleue :

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1529

Sur un fond bleu clair, c’est complètement gris.
A l’oeil nu c’est en fait entre les deux mais cela laisse à réfléchir sur la validité des avis que l’on peut avoir sur  les forums…

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1530

Pour le camouflage trois tons de l’extrados,  ce sont  aussi les références Lifecolor que j’ai utilisé : UA142, UA143 et UA145.
A cette échelle, l’utilisation de boudin de Patafix pouvait être crédible,  mais j’ai décidé de le faire à main-levée après une expérience précédente réussie sur mon Hayabusa et cette marque de peinture.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1531

Je dois bien avouer que cela ne s’est pas fait cette fois sans difficulté, sans avoir réussi pleinement à trouver le bon équilibre entre dilution et pression.
J’ai du m’y reprendre en plusieurs fois afin d’éliminer de nombreuses « pétouilles » et « overspray ».

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1532

La difficulté supplémentaire est aussi liée à la configuration bimoteur. En effet la partie située entre la partie interne des moteurs et le fuselage, n’est pas facile d’accès pour une pulvérisation au plus près de la surface.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1533

Après pas mal de jurons et avec abnégation, je suis arrivé à ce résultat qui ne me satisfait pas pleinement mais qui est pour l’instant le reflet de mes capacités.
J’en arriverais presque à regretter de ne pas travailler à une échelle plus grosse, c’est dire …

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1534

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1535

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1536

Une grosse étape est passée, place à la peinture des petites détails et à la finalisation de la décoration, en espérant ne plus avoir de mauvaises surprises  maintenant.


Dernière édition par wipeout le Ven 4 Jan 2019 - 18:27, édité 3 fois
wipeout
wipeout
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2846
Age : 58
Localisation : Moissy Cramayel
Ma photo : [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Dscf0011
Date d'inscription : 29/08/2005
Points : 5735

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

http://experten60.free.fr/Mod.ailes.histoires/Bienvenue.html

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par goose1977 le Ven 4 Jan 2019 - 16:41

mal grès les difficultés rencontrées, tu t'en est bien sorti et ta peinture est tip top bravo [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Super021
goose1977
goose1977
Fighterien expert
Fighterien expert

Masculin
Nombre de messages : 40668
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 129099

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par Typhoon67 le Ven 4 Jan 2019 - 22:15

Jolie peinture !
Je ne vois pas les défauts. Y en a-t-il vraiment ?
wipeout a écrit:J’en arriverais presque à regretter de ne pas travailler à une échelle plus grosse, c’est dire …
Ah non !
Typhoon67
Typhoon67
Fighterien chevronné
Fighterien chevronné

Masculin
Nombre de messages : 12909
Age : 45
Localisation : Malakoff, tovaritch
Date d'inscription : 13/10/2009
Points : 16826

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue2/145[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (2/145)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par ChrisTom le Sam 5 Jan 2019 - 11:28

Bravo, tu t'en es bien sorti avec cette peinture lifecolor dont la dilution au Klir est toujours problématique.

bonne suite. [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Soif121
ChrisTom
ChrisTom
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1912
Age : 67
Localisation : Montigny le Bretonneux (Yvelines)
Date d'inscription : 24/11/2010
Points : 6204

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par MS-505 le Sam 5 Jan 2019 - 14:21

Bravo, je rejoins les autres le résultat est tout a fait satisfaisant
MS-505
MS-505
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2280
Age : 38
Localisation : Genève-CH
Date d'inscription : 04/08/2012
Points : 6727

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par Hamilcar le Sam 5 Jan 2019 - 14:39

Wouaw.... arriver à un fondu aussi faible avec de la Lifecolor?? chapeau.... jamais réussi pour ma part...
j'adore les teintes en revanche bon c'est superbe!
et pour les phases précédentes: peu de ponçage, des détails d'une finesse! impressionnant!
Hamilcar
Hamilcar
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2231
Age : 46
Localisation : Paris IX
Date d'inscription : 04/03/2012
Points : 6705

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par wipeout le Lun 14 Jan 2019 - 20:22

Bonsoir et merci les amis.

Et bien du coup, je n’ai pas pu résister à vous montrer la décoration choisie et en voilà quelques mots et images.

En préambule, j’ai tiré de mes lectures quelques généralités sur les décorations de ces avions.
La majorité des photos montrant les Breguet avec leur insigne d’escadrille ont été prises sur la période ayant suivi l’armistice, lorsque les unités ont été repliées dans le sud de  la France.
Pendant les opérations de guerre, les avions n’arboraient pour la plupart aucun signe distinctif, les n°de série étant même effacés. Leur mise en ligne précipitée, les attritions importantes et le rythme des opérations ont laissé peu de temps aux mécanos pour ces futilités…
Pour autant toute règle a ses exceptions,  et c’est le cas pour la décoration que j’ai choisi puisqu’il existe au moins 2 photos de l’appareil après sont crash dramatique. Il s’agit du Breguet 693 n° 5 affecté à la 3 ème escadrille du GBA II/54.

Avant la pose des décalques, j’ai peint quelques détails avec des peintures  « Air metal » Prince August : les radiateurs d’huiles en argent métallique et les échappements en gunmetal.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1541

Les petites prises d’air au dessus des moteurs ont été ajoutées. Pour rappel, elles ont été faites à partir des pièces fournies par Azur pour représenter les pédales du palonnier et elle sont percées.
2 couches de Klir au pinceau ont préparé la surface à la pose des décalques. Je n’insiste pas trop sur l’obtention d’une brillance importante, car la multiplication des couches risquerait d’empâter la gravure.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1542

Les cocardes sont celles du kit. J’ai utilisé les produits Microscale mais attention car les motifs m’ont semblé fins et fragiles.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1543

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1544

Au contraire, l’insigne et le n° 2 sont issus d’une planche éditée pour les abonnés de WingMasters (de la belle époque…).
Ces motifs sont eux plus épais et solides et réagissent peu au Microsol.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1545

Pour les gouvernails, j’ai opté pour une solution de facilité et de mise en oeuvre plus rapide avec les décalques fournis par Azur.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1546

Il reste à réaliser la phase de patine, mais pour instant je m’occupe de la confection des derniers détails comme les tubes de Pitot et les armes de bord.
Curieusement, à part la mitrailleuse dorsale, Azur n’a rien prévue pour cet armement.
En fait si, il y a bien deux petites protubérances pour les armes de nez qu’il vaut mieux éviter, sinon rien pour l’arme ventrale ni le canon !
C’est peut-être pas plus mal finalement et pour l’instant je m’amuse à découper des micro-tubes et des aiguilles hypodermiques …

Tout ça n’est pas trop photogénique, alors ce sera pour le prochain poste après leur peinture…
wipeout
wipeout
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2846
Age : 58
Localisation : Moissy Cramayel
Ma photo : [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Dscf0011
Date d'inscription : 29/08/2005
Points : 5735

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

http://experten60.free.fr/Mod.ailes.histoires/Bienvenue.html

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par goose1977 le Lun 14 Jan 2019 - 21:30

Beau boulot bravo [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Super021
goose1977
goose1977
Fighterien expert
Fighterien expert

Masculin
Nombre de messages : 40668
Age : 42
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 129099

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par chamby le Mar 15 Jan 2019 - 7:59

Ah voilà une phase intéressante avec un rendu superbe pour du main levée !
Si je pouvais maitriser autant mon aéro...
chamby
chamby
Fighterien actif
Fighterien actif

Masculin
Nombre de messages : 365
Age : 49
Localisation : IdF
Date d'inscription : 10/07/2015
Points : 1806

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue1/14[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (1/14)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par ChrisCM le Mar 15 Jan 2019 - 8:29

Superbe travail de peinture, bravo 👏👏👏👏
ChrisCM
ChrisCM
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 3751
Age : 40
Localisation : Annonay 07
Ma photo : [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_2810
Date d'inscription : 05/06/2014
Points : 9001

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue3/550[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (3/550)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par ChrisTom le Mar 15 Jan 2019 - 8:57

Très belle avancée. les decals habillent bien.

bonne suite. [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Soif121
ChrisTom
ChrisTom
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1912
Age : 67
Localisation : Montigny le Bretonneux (Yvelines)
Date d'inscription : 24/11/2010
Points : 6204

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par Seagladiator le Jeu 17 Jan 2019 - 11:31

Très belle peinture ! Je remarque ta grande finesse dans le montage. Incroyable le train d'atterrissage scratché.


Allez, il ne te reste qu'un peu de travail.

Seagladiator
Seagladiator
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1823
Age : 37
Localisation : Paris - Bacau
Date d'inscription : 19/07/2015
Points : 6904

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue1/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (1/0)

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par waroff le Jeu 17 Jan 2019 - 17:14

Très beau travail, belle finesse de peinture

waroff
Conseiller technique

Nombre de messages : 4601
Age : 62
Localisation : Gréoux les Bains
Date d'inscription : 29/07/2007
Points : 17039

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par wipeout le Mar 12 Fév 2019 - 7:20


Bonjour à tous.

Je commence à entrevoir la fin de ce montage avec la patine de l’avion.
Je dois avouer cependant que j’appréhende souvent cette phase par peur de gâcher tout le travail effectué jusque là et c’est la raison du délai excessif depuis mon dernier message.

Tout d’abord, je me suis occupé d’un certain nombre de pièces complémentaires qui seront ajoutées à la fin en raison de leur petite taille.
Le marche-pied est issu de la planche de photo-découpe Extra-tech. Je l’ai épaissi avec du Surfaceur.
Les deux tubes de Pitot non fournis proviennent de la boite à rabiot. Les masselottes et le viseur en métal sont fournis par Azur. Les mitrailleuses et le canon (non fournis aussi …) sont confectionnés à partit de différents diamètres de micro tubes et seringues.
Ce n’est pas très photogénique pour l’instant mais le but était de montrer la taille des pièces et leur fragilité.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1548


J’ai pas mal tâtonné pour la patine et tout ne s’est pas passé comme je le désirais.
Il faut déjà savoir que les Bréguet engagés sortaient quasiment d’usine pour la grande majorité, il faut donc être léger sur les traces d’usure sachant que la plupart des photos ont été prises bien après les combats, après leur replis dans le Sud de la Franc mais pour beaucoup, leur durée de vie a été courte…
J’ai commencé par des éraillures réalisées au pinceau fin sur les zones de marche notamment.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1549

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1610

J’ai ensuite tenté une première patine des couleurs avec la technique des filtres avec des petites pointes de peintures à huiles.
J’avais inauguré celle-ci sur mon Ki-43 précédent mais là le résultat m’a semblé moins probant.
A l’intrados je me suis contenté au début d’un jus gris de Payne, mais je l’ai trouvé alors trop léger.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1611

J’ai finalement opté pour une couleur Terre Ombre naturelle :

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1710

Sur l’extrados, c’est un jus Sépia qui a été choisi, que j’ai passé aussi généreusement sur les échappements.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1711

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1712

Mes essais pour l’utilisation de feutres ou crayons ne se sont pas révélés très positifs, je me suis rabattu sur les moyens que je maîtrise plus ou moins.
Fusain et crayons de pastels réduits en poudre ainsi que l’utilisation des palettes Tamiya m’ont servis à rajouter divers salissures.
Comme les jus précédents ont été confectionnés avec de l’essence de Térébenthine qui est plus longue à sécher, la poudre à tendance à s’agglomérer dans la gravure.
J’ai l’impression finalement que j’ai eu la main trop lourde pour l’intrados.

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1713

J’ai pris quelques photos en lumière naturelle et avant le passage du vernis mat pour voir ce que cela donne, l’avion est un peu plus sale que je l’aurais souhaité mais peut être que d’autres en seraient satisfaits…

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1714

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1715

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1716

[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Img_1717

Le retrait des masques après passage du vernis m’a laissé quelques mauvaises surprises. Ce sera l’objet de mon prochain post avec les corrections et l’ajout des petites pièces.
L’assemblage du train d’atterrissage risque de ne pas être une partie de plaisir de son côté, mais tout cela sera pour le prochain et peut-être dernier épisode.

C’est avec optimisme que je vous dis à bientôt …
wipeout
wipeout
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 2846
Age : 58
Localisation : Moissy Cramayel
Ma photo : [Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Dscf0011
Date d'inscription : 29/08/2005
Points : 5735

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Left_bar_bleue0/0[Année AZUR] Breguet 693 (Azur 1/72) - Page 7 Empty_bar_bleue  (0/0)

http://experten60.free.fr/Mod.ailes.histoires/Bienvenue.html

Revenir en haut Aller en bas

En cours Re: [Année AZUR] Breguet 693 (Azur 1/72)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 7 sur 8 Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
