En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par basket le Ven 7 Fév 2020 - 22:46

Quand je pense que j'ai acheté une proxxon ... alors que toi tu travailles au perfo !!!!!!!! Et avec une redoutable précision . Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 10375203
basket
basket
Fighterien éprouvé
Fighterien éprouvé

Nombre de messages : 5067
Age : 53
Localisation : Marseille
Date d'inscription : 21/06/2012
Points : 10541

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue1/37Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (1/37)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par Ex nihilo le Mer 12 Fév 2020 - 21:35

Bonsoir tout le monde

Le fuselage arrive à un stade qui m'énerve un peu alors je vais me défouler en faisant de la menuiserie et fabriquer les nacelles moteurs intrados / trappes de trains (pour Rémy/basket, avec des instruments de haute précision)

Deux sections d'un vieux barreau récupéré je ne sais plus où feront l'affaire, la texture ressemble à du hêtre, c'est bon

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2112

Les formes extérieures (profil, section) de la première pièce sont détourées. Ça fait déjà pas mal de matière enlevée

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2212
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2313
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2413

Un méplat est réalisé, à l 'emplacement de la  trappe, sur lequel je vais pouvoir tracer le contour de la partie à évider

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2512
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2612

L'ébauche du défonçage est faite en perçant des séries de trous aussi rapprochés que possible (sécants, le foret à bois dérape)

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2712

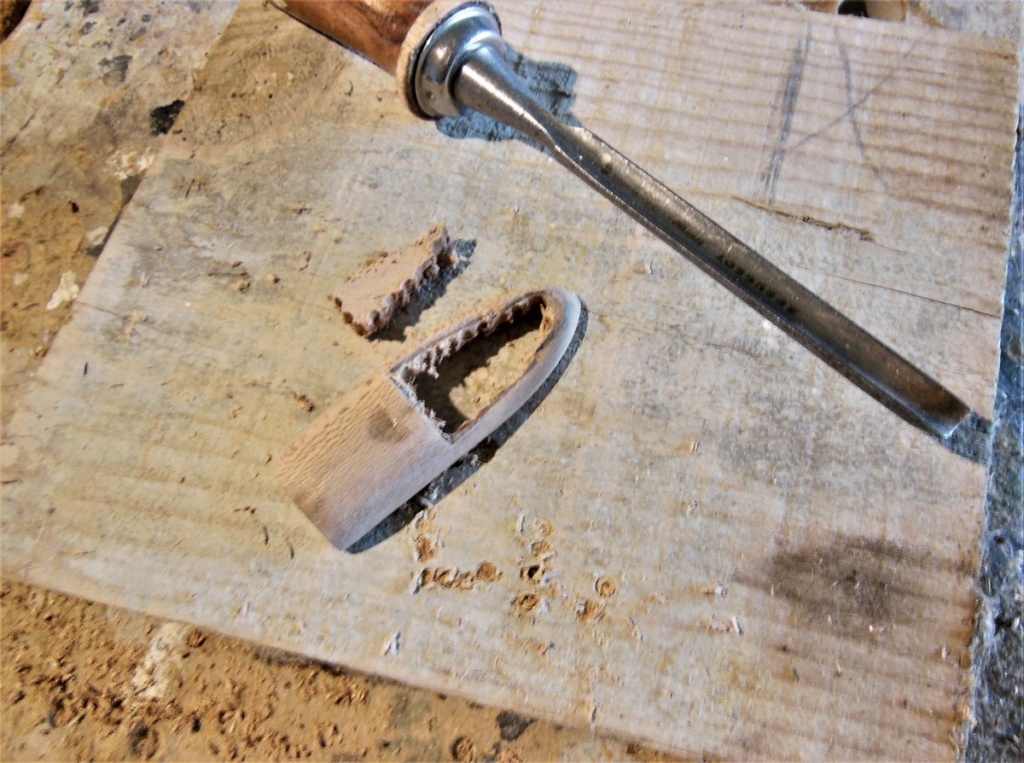

La séparation de la partie à enlever est faite au moyen d'une gouge

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2812

Le contour est approché avec des râpes

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 2912
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3012

Puis semi fini à la lime acier

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3113

Une première couche d'apprêt est passée pour révéler les défauts

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3212
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3314
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3412

Une vue de la pièce avant correction des défauts et  ponçage de finition

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3512

Ce sera tout pour ce soir.
Il me restera à faire ce que j'aime pas trop : reproduire la première pièce. Il n'y a plus le plaisir de la création, mais bon il n'y en a que deux à faire et il faut bien en passer par là

A bientôt les amis
Mitch
Ex nihilo
Ex nihilo
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1678
Age : 73
Localisation : Bayonne
Date d'inscription : 02/04/2017
Points : 5741

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par basket le Jeu 13 Fév 2020 - 0:39

Oh lui !
Moi aussi j'ai une gouge , mais elle fait 1mm !
Toujours aussi impressionnant , cette capacité à extraire de la 3D d'un bloc de bois informe ...
basket
basket
Fighterien éprouvé
Fighterien éprouvé

Nombre de messages : 5067
Age : 53
Localisation : Marseille
Date d'inscription : 21/06/2012
Points : 10541

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue1/37Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (1/37)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par goose1977 le Jeu 13 Fév 2020 - 9:41

Magnifique boulot Mitch comme toujours Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Super021
goose1977
goose1977
Fighterien expert
Fighterien expert

Masculin
Nombre de messages : 45750
Age : 43
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 144655

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue0/0Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par fourneau le Jeu 13 Fév 2020 - 10:22

Ex nihilo a écrit:Le fuselage arrive à un stade qui m'énerve un peu alors je vais me défouler en faisant de la menuiserie Mitch


je ne sais pas si dans le sud on utilise le terme "tarabiscoté"mais c'est le mot qui me vient , car il faut l'avoué le fuselage de l'abemarle a des forme franchement torturé ,

superbe cour d'ébénisterie pour ces nacelle moteur Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Super021

Pierre
fourneau
fourneau
Fighterien expérimenté
Fighterien expérimenté

Masculin
Nombre de messages : 8900
Age : 59
Localisation : 59 nord (douai)
Ma photo : vive les vieux machin
Date d'inscription : 11/11/2007
Points : 15026

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue3/30Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (3/30)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par Ex nihilo le Ven 14 Fév 2020 - 19:32

Bonsoir tout le monde

Merci les amis pour vos appréciations
@Rémy : la mienne est 10 fois plus grosse que la tienne. Na!

On va continuer un peu la menuiserie avec les trappes de trains

En fait je vais limiter le creusement de l'aile au logement de la roue. Ça devrait suffire pour faire illusion de profondeur, surtout quand les volets seront en place. De plus j'ai besoin d'un maximum de matière dans la partie avant de la trappe pour y planter solidement le train principal (qui sur un train tricycle supporte la totalité du poids, si la maquette est correctement équilibrée le train avant doit être tout juste au contact)

Creusement du logement de roue, donc
Les extrémités demi sphériques sont marquées par un foret à bois utilisé comme une fraise. Ça arrache un peu le bois mais ça se corrige ensuite.

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3612

Le logement est creusé à la gouge de 10 mm (l'antique morceau de pierre à aiguiser les faux me sert pour tous les outils tranchants, y compris les scalpels)

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3711

L'état de surface après ébauche à la gouge

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3812

L'état de surface est amélioré avec des limes et du papier à poncer

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 3911

Première estimation du rendu. Les 2 points marquent les avant trous de perçage des fourches de train et la partie avant sera masquée par le mécanisme de relevage, ça devrait tromper l'œil, surtout que dans le Musée personne ne pourra regarder dessous.

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4011

L'ensemble est barbouillé d'enduit de lissage pour bois

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4111

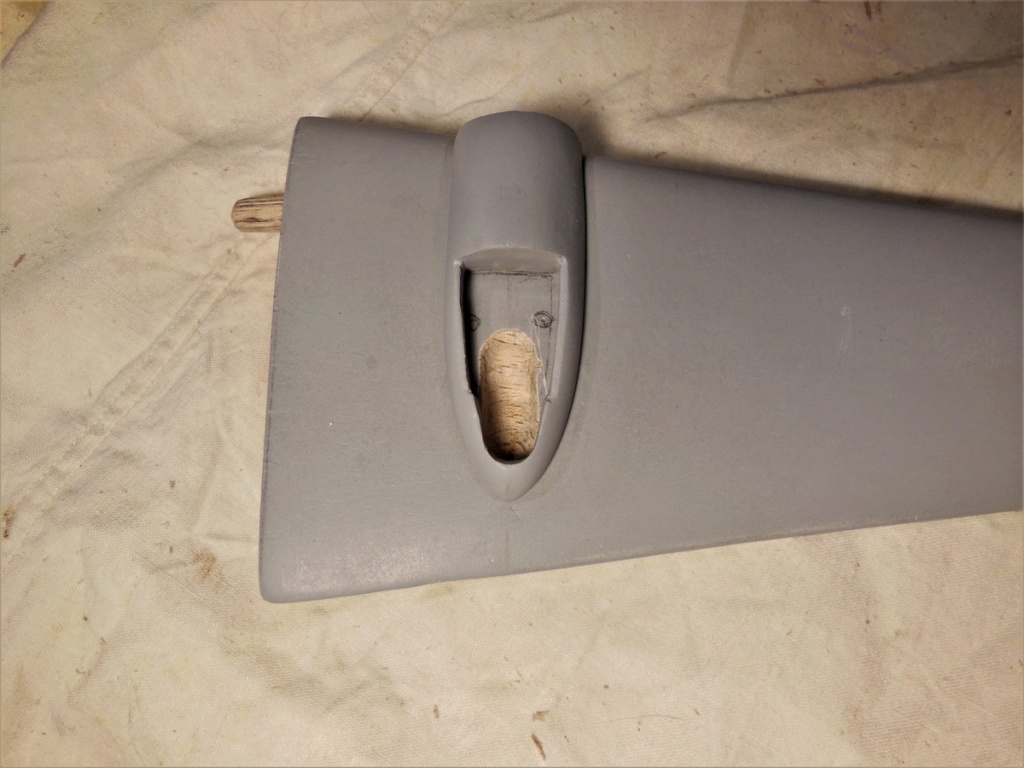

Un petit ponçage et barbouillage d'apprêt

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4211

Et une petite vérification

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4311

Je pense quand même mettre quelques grigris pour simuler des nervures , histoire que ça ne fasse pas trop lisse

La prochaine fois, adaptation des capotages moteur et....vous aurez une variante dans mes fabrications

A bientôt les amis

Mitch
Ex nihilo
Ex nihilo
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1678
Age : 73
Localisation : Bayonne
Date d'inscription : 02/04/2017
Points : 5741

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par fourneau le Ven 14 Fév 2020 - 20:27

propre et net ........nickel !!!!

Pierre
fourneau
fourneau
Fighterien expérimenté
Fighterien expérimenté

Masculin
Nombre de messages : 8900
Age : 59
Localisation : 59 nord (douai)
Ma photo : vive les vieux machin
Date d'inscription : 11/11/2007
Points : 15026

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue3/30Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (3/30)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par basket le Ven 14 Fév 2020 - 20:32

@Michel , je vois que tu as saisi la ..... perche , et d'ailleurs tu es en plein dans l'actualité !!!!!! Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Demon111
basket
basket
Fighterien éprouvé
Fighterien éprouvé

Nombre de messages : 5067
Age : 53
Localisation : Marseille
Date d'inscription : 21/06/2012
Points : 10541

Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue1/37Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (1/37)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par Skyblazer le Ven 14 Fév 2020 - 20:57

Ce qui serait triste, c'est que cela se soigne!!!
En bref, je suis baba! Un peu comme je me suis trouvé à Saint Dizier dans les années 70 devant un Mystère IV A au 1/72 tout en scratch.
Bravo, continue.
Amicalement
Skyblazer
Skyblazer
Fighterien éclairé
Fighterien éclairé

Nombre de messages : 2463
Age : 76
Localisation : HAUTE-MARNE
Ma photo : Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Amd_mi10
Date d'inscription : 13/03/2011
Points : 7028

Infos Fighters
Echelle favorite: 1/48
=>:
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue15/300Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (15/300)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par pifortyman le Ven 14 Fév 2020 - 21:06

Quelle joliesse que ce puits! Comme quoi un trou peut ne pas être vide!

_________________
Pierre

Place au concours:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Images?q=tbn:ANd9GcTX4PSIv1SgjG55TSJpsAnYfWBwRoKQevjYUGjYVxOYmzxoAdIx&s
___________________
Finalisation à court terme (ou presque):
Le SUNDERLAND http://fighters.forumactif.com/t90844-italeri-1-72-sunderland-un-porc-epic-de-la-marine-francaise-en-afrique
Le PROCTOR http://fighters.forumactif.com/t89179-dora-wing-1-72-percival-proctor-mki-anglais-egyptien-et-francais?highlight=proctor
Le PIONEER http://fighters.forumactif.com/t92171-clear-prop-1-72-gloster-pioneer-un-jet-avec-pilote-fafl-c-est-pas-commun-maurice-claisse?highlight=claisse

Projet à venir.. Bloch, HE, FW, WESTLAND, HEINKEL! Varié, non? Plus loin?? BRISTOL, DE HAVILAND, LéO...
___________________
"Selon les statistiques, il y a une personne sur cinq qui est déséquilibrée.
S'il y a 4 personnes autour de toi et qu'elles te semblent normales, c'est pas bon."
pifortyman
pifortyman
Pilote
Pilote

Masculin
Nombre de messages : 16802
Age : 64
Localisation : 66
Ma photo : Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Aaaaa12
Date d'inscription : 04/07/2005
Points : 53988

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue6/40Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (6/40)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par barthe35 le Sam 15 Fév 2020 - 19:08

Bonsoir Michel
Je reviens sur le diamètre des hélices 90 ou 92 mm de diamètre pour la maquette. Pour moi il y a une erreur. J’ai trois maquettes Avro Lancaster au club. J’ai pris la dimension de l’hélice de l’Avro elles font 35mm de longueur de palme cela fait donc 70mm. Pour moi c’était une des plus grande hélice anglaise je pense.
J’ai donné une maquette du Armstrong-Whitworth AW 41 "ALBEMARLE au 1/72 a un ami, il va regarder cela demain matin pour me donner le diamètre des hélices de cette échelle
Sur la photo les deux copains font entre 1,70 à 1,75m auprès d’une vraie palme d’hélice d’un Avro Lancaster, à vous de voir. mais pour mois il y a une erreur dans le dessin.
J’attends la réponse du copain pour moi ces lui qui va nous donner la réponse, certes elle sera 1/72. Nous on fera conversion au 1/48
En tous cas tu as des doigts de génie un grand bravo pour toi et un très grand merci pour le devoir de mémoire

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 P1070011
barthe35
barthe35
Fighterien actif
Fighterien actif

Masculin
Nombre de messages : 440
Age : 64
Localisation : Martigne Ferchaud
Ma photo : Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 B110
Date d'inscription : 10/10/2013
Points : 1835

http://cmmc44.wixsite.com/cmmc

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par pifortyman le Sam 15 Fév 2020 - 19:20

HEU... PALME, non, on est pas à Cannes... PALE suffira! Very Happy Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Forum801

_________________
Pierre

Place au concours:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Images?q=tbn:ANd9GcTX4PSIv1SgjG55TSJpsAnYfWBwRoKQevjYUGjYVxOYmzxoAdIx&s
___________________
Finalisation à court terme (ou presque):
Le SUNDERLAND http://fighters.forumactif.com/t90844-italeri-1-72-sunderland-un-porc-epic-de-la-marine-francaise-en-afrique
Le PROCTOR http://fighters.forumactif.com/t89179-dora-wing-1-72-percival-proctor-mki-anglais-egyptien-et-francais?highlight=proctor
Le PIONEER http://fighters.forumactif.com/t92171-clear-prop-1-72-gloster-pioneer-un-jet-avec-pilote-fafl-c-est-pas-commun-maurice-claisse?highlight=claisse

Projet à venir.. Bloch, HE, FW, WESTLAND, HEINKEL! Varié, non? Plus loin?? BRISTOL, DE HAVILAND, LéO...
___________________
"Selon les statistiques, il y a une personne sur cinq qui est déséquilibrée.
S'il y a 4 personnes autour de toi et qu'elles te semblent normales, c'est pas bon."
pifortyman
pifortyman
Pilote
Pilote

Masculin
Nombre de messages : 16802
Age : 64
Localisation : 66
Ma photo : Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Aaaaa12
Date d'inscription : 04/07/2005
Points : 53988

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue6/40Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (6/40)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par MCN01 le Sam 15 Fév 2020 - 23:00

salut

superbe travail, impressionnant encore une fois

pifortyman a écrit:HEU... PALME, non, on est pas à Cannes... PALE suffira! Very Happy Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Forum801
ben ça dépend, on peu penser aussi à un amphibie Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 56

A+
MCN
MCN01
MCN01
Fighterien averti
Fighterien averti

Masculin
Nombre de messages : 526
Age : 45
Localisation : Ain
Date d'inscription : 08/02/2011
Points : 634

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue0/0Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par barthe35 le Dim 16 Fév 2020 - 12:01

pifortyman a écrit:HEU... PALME, non, on est pas à Cannes... PALE suffira! Very Happy Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Forum801

Oui certes c’est une faute une très grosse faute de ma part mais il mérite quand même une palme d’or  pour cette construction de notre cher ami Michel.
Je viens de recevoir la réponse de mon ami, voici ce qui me répond.

J'ai regardé l'hélice du kit valom au 1/72. L'hélice fait 60 mm de diamètre donc ramené au 1/48, elle fait bien à quelque chouia prêt 90 mm de diamètre.

Voilà donc que les hélices font bien dans les 90 mm. Il n’y a plus rien à redire pour ma part j’ai eu tort de croire quels était plus petite. Mea-culpa.
J’ai regardé sur une maquette que j’ai à la maison du B-26 MARAUDER. Les hélices font 90 mm et en quadripale. Labémarle est monté en tripale . Serait il grave de mettre un pair d’hélice américaine tripale sur notre maquette vue que c'est avion est anglais ? J'attend votre réponse et regardez dans vos boites de rabiot si vous avez pas une hélice de 90mm en tripale pour notre amis Michel, pour ma part je n’ai rien et je vais fouiner sur la toile et vous aussi, si vous en trouvez une sur la toile dite le moi. Merci
barthe35
barthe35
Fighterien actif
Fighterien actif

Masculin
Nombre de messages : 440
Age : 64
Localisation : Martigne Ferchaud
Ma photo : Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 B110
Date d'inscription : 10/10/2013
Points : 1835

http://cmmc44.wixsite.com/cmmc

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par chris78 le Dim 16 Fév 2020 - 14:13

Hello Mitch

Très admiratif de ton excellent travail du bois, ce n'est plus une maquette mais une sculpture, tu es un vrai artiste. Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Alcooli4


Chris78 Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Demon381
chris78
chris78
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 3232
Age : 57
Localisation : versailles
Date d'inscription : 19/03/2010
Points : 8156

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue0/0Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par Ex nihilo le Dim 16 Fév 2020 - 18:10

Bonsoir tout le monde

Merci les amis pour vos appréciations
@ Barthélémy : en ce qui concerne le diamètre de l'hélice
J'avais déjà préparé un topo pour répondre à ton premier post
Compte tenu du suivant il devenait obsolète mais je l'envoie quand même ne serait-ce que pour montrer les hélices « en vrai »
Non seulement les dessins mais également les photos montrent que l'hélice est particulièrement grande (comparer sa taille par rapport à l'équipage placé en avant-plan) et passe très près du fuselage

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Albema10
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Albema11

Le Beaufighter, qui avait le même moteur, avait une hélice de 12 pieds 9 pouces soit 3,90 m (81 mm au 1/48)
En désespoir de cause je monterai une hélice de Beaufighter j'en ai une Tamiya en stock (qui fait 82 mm) en aucun cas je n'installerai une 4 pales
Effectivement si un Fighterien peut dépanner ce serait bien
Peut être une hélice tripale de 2,80 /2,90 m au 1/32 (mais avec chapes boulonnées pour fixation des pales) ?


Je prépare la suite du pazapa, à très bientôt

Amicalement
Mitch
Ex nihilo
Ex nihilo
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1678
Age : 73
Localisation : Bayonne
Date d'inscription : 02/04/2017
Points : 5741

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par goose1977 le Lun 17 Fév 2020 - 11:54

Beau boulot Mitch comme toujours Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Super021
goose1977
goose1977
Fighterien expert
Fighterien expert

Masculin
Nombre de messages : 45750
Age : 43
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 144655

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue0/0Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par Ex nihilo le Lun 17 Fév 2020 - 19:42

Bonsoir tout le monde, merci aux visiteurs

Comme annoncé : la suite

Avant d'installer les nacelles je vais profiter de la planéité des ailes pour tracer les lignes de structure.

La première opération consiste en un tracé au crayon à papier

Intrados

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4513

Extrados

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4411

En parallèle je prépare la partie avant et supérieure des nacelles

Alors, autant le dire tout de suite, par souci d'efficacité et de rapidité j'ai décidé (en fait dès le départ lors de l'étude de faisabilité) d'utiliser des pièces existantes pour les moteurs et les détails de l'habitacle.
J'ai donc acheté  ceci

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4613

Le but de cette construction n'est pas l'exploit technique de scratch intégral mais de donner à voir aux visiteurs un modèle historique pour illustrer sa tragique histoire. Monsieur (et Madame) tout le monde ne s'intéressent qu'au résultat et pas aux moyens et, dans ce cas, je construis pour eux.

L'adaptation des pièces du Beaufighter va tout de même nécessiter pas mal de charcutage

Le raccord supérieur est beaucoup plus court sur l'Albemarle à cause de la (beaucoup) plus forte épaisseur de l'aile
En conséquence la pièce concernée est découpée et modifiée pour se raccorder au profil de L' Albemarle
Comparaison de l'originale et de la modifiée

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4713
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4813

Visualisation juste posée en place sur l'aile

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 4912

Idem pour la partie inférieure qui est séparée de la trappe de train

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5012

On voit bien que la trappe du Beaufighter n'était d'aucune utilité, raison pour laquelle j'ai fabriqué une en bois

Les pièces sont juste présentées elles seront raccordées ultérieurement, après gravure des lignes de structure des ailes

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5111

Je vais attaquer la gravure et je montrerai dès que ce sera significatif

A bientôt les amis et merci de votre soutien

Mitch
Ex nihilo
Ex nihilo
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1678
Age : 73
Localisation : Bayonne
Date d'inscription : 02/04/2017
Points : 5741

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par goose1977 le Lun 17 Fév 2020 - 19:44

beau boulot bravo Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Super021
goose1977
goose1977
Fighterien expert
Fighterien expert

Masculin
Nombre de messages : 45750
Age : 43
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 144655

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue0/0Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par pifortyman le Lun 17 Fév 2020 - 21:00

Shocked

_________________
Pierre

Place au concours:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Images?q=tbn:ANd9GcTX4PSIv1SgjG55TSJpsAnYfWBwRoKQevjYUGjYVxOYmzxoAdIx&s
___________________
Finalisation à court terme (ou presque):
Le SUNDERLAND http://fighters.forumactif.com/t90844-italeri-1-72-sunderland-un-porc-epic-de-la-marine-francaise-en-afrique
Le PROCTOR http://fighters.forumactif.com/t89179-dora-wing-1-72-percival-proctor-mki-anglais-egyptien-et-francais?highlight=proctor
Le PIONEER http://fighters.forumactif.com/t92171-clear-prop-1-72-gloster-pioneer-un-jet-avec-pilote-fafl-c-est-pas-commun-maurice-claisse?highlight=claisse

Projet à venir.. Bloch, HE, FW, WESTLAND, HEINKEL! Varié, non? Plus loin?? BRISTOL, DE HAVILAND, LéO...
___________________
"Selon les statistiques, il y a une personne sur cinq qui est déséquilibrée.
S'il y a 4 personnes autour de toi et qu'elles te semblent normales, c'est pas bon."
pifortyman
pifortyman
Pilote
Pilote

Masculin
Nombre de messages : 16802
Age : 64
Localisation : 66
Ma photo : Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Aaaaa12
Date d'inscription : 04/07/2005
Points : 53988

Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue6/40Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (6/40)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par wipeout le Mar 18 Fév 2020 - 8:09

La greffe a bien prise : superbe.
wipeout
wipeout
Fighterien éclairé
Fighterien éclairé

Masculin
Nombre de messages : 3011
Age : 59
Localisation : Moissy Cramayel
Ma photo : Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Dscf0011
Date d'inscription : 29/08/2005
Points : 6369

Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue0/0Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (0/0)

http://experten60.free.fr/Mod.ailes.histoires/Bienvenue.html

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par Ex nihilo le Mer 19 Fév 2020 - 20:05

Bonsoir tout le monde

Merci les amis pour vos visites et commentaires
@wipeout : on va essayer de faire prendre la greffe

La gravure de l'aile gauche a été faite et j'applique une couche d'apprêt dans ma très vaste cabine de peinture. The sky is the limit.....

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5212

Deux accessoires présents sur cette aile ont été réalisés, le volet compensateur manuel sur l'aileron (rebord à retoucher) et l'emplacement pour le double phare d'atterrissage qui a été sculpté avec son rebord pour fixation du vitrage
Le passage de l'apprêt révèle les défauts de gravure
Sur extrados

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5311

Et sur intrados
Malgré toute l'attention que j'essaie d'y porter la gravure de lignes reste aléatoire à cause de la texture du bois, même si le hêtre est loin d'être le pire pour cet exercice

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5412

Il faudra de nombreuses retouches mais au final ce devrait être acceptable (surtout vu d'assez loin). Ce sera pour plus tard

Le support moteur de Beaufighter modifié est collé en place et raccordé à l'enduit de lissage bois

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5511
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5611

La trappe de train est présentée sur le support. Maintenant que celui-ci est collé je peux approcher au maxi la forme de raccordement (qui sera finalement ajustée après collage de la trappe)

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5712

La trappe est collée en place et raccordée extérieurement et intérieurement à l'enduit de lissage

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5811
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 5911

Les cordons de raccordement sont poncés ainsi que le raccordement nacelle /trappe
Rien n'a l'air parallèle, c'est la déformation du grand angle

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 6011

Et l'ensemble est barbouillé d'apprêt pour révélation des défauts

Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 6110
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 6211

Il ne reste plus qu'à faire toutes les retouches sur cette aile gauche et prévoir les emplacements des feux de navigation et de formation

Et puis l'aile droite à graver, à équiper des nacelles, la même chose que ce que je viens de montrer …...donc répétitif et pas créatif. Chiant quoi !

A bientôt les amis
Mitch
Ex nihilo
Ex nihilo
Fighterien confirmé
Fighterien confirmé

Masculin
Nombre de messages : 1678
Age : 73
Localisation : Bayonne
Date d'inscription : 02/04/2017
Points : 5741

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par goose1977 le Mer 19 Fév 2020 - 20:14

superbe boulot comme toujours Mitch Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Super021
goose1977
goose1977
Fighterien expert
Fighterien expert

Masculin
Nombre de messages : 45750
Age : 43
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 144655

Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Left_bar_bleue0/0Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains - Page 5 Empty_bar_bleue  (0/0)

Revenir en haut Aller en bas

En cours Re: Armstrong-Whitworth AW 41 "ALBEMARLE" au 1/48 scratch en bois massif (Projet AA): Nacelles moteurs, puits de trains

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 5 sur 5 Précédent  1, 2, 3, 4, 5

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
