Réalisation de la maquette 1/144 d' un aéroport international (scratch)

Amis des avions, bonjour!

D'abord merci pour ces encouragements et ces chaleureux avis!

j'ai donc pu réaliser ce plateau élévateur FMC15i dont voici une photo trouvée sur le net:


C'est non sans mal et difficulté que j'ai monté cet engin, comme pour le tapis roulant, cette maquette en matière résine est composée de multiples très très petites pièces hyper délicates à assembler d'une part, et très fragile d'autre part! Cette résine est extrêmement cassante et la manipulation est rendue très délicate vu le nombre de pièces à coller !!
C'est une vraie galère, si bien que je n'ai pas pris de photo du montage...faute de temps ! J'ai aussi réaliser les containers à bagages...
Mais avec beaucoup de patience on parvient à ses fins !!

Voyez plutôt:












il n'y plus qu'à mettre cet appareil en situation ! Posé mais non collé afin de permettre de changer !
























Ainsi fait notre plateau élévateur est en place...mais il m'aura donné bien du fil à retordre !!

Si bien que je pense faire une pause sur ces montages de mini maquettes en résine, histoire de souffler un peu !

Je vais plutôt essayer de faire un scratch de montage des chariots à bagages avec les tracteurs qui vont bien ...le tout avec de la carte plastique !

A suivre prochainement !

Bonne continuation à tous

Pascal

Je poursuis par l'élaboration des chariots à bagages comme ceux-ci :


Je procède avec de la carte plastique, je trace les plateaux...






que je découpe...et que j'assemble, les roues sont faites avec des perles de collier, les barres de protection avec du fil électrique...




il faut dupliquer la procédure au moins pour une trentaine de chariots...à suivre !!


En voici déjà un de prêt ...


la suite de l'avancement...au fur et à mesure de l'avancement..of course !!

Mais je vais devoir réfléchir à la réalisation des tracteurs !!

A suivre...

bonne continuation à tous !!

Et merci encore pour votre fidèle suivi trop trop sympa !!!

Pascal

Merci Marc....en effet l'aéroport prend de la vie avec tous ces éléments apportés petit à petit !

J'ai donc continué ces chariots à bagages qu'il faut faire en quantité...et je me suis attaqué aux chariots à containers comme ceux-ci:




Pour les réaliser j'utilise du grillage garde manger en plastique:


afin de faire ressortir les rouleaux, je dois évider une rangée du quadrillage:


puis je pose des renforts pour la structure et la pose des roues:




ainsi notre chariot prend forme:




il suffit alors de le dupliquer...car il en faut aussi beaucoup /





je retourne à leur multiplication !!!

à très vite...
Pascal

Magnifique !!

Mais quelle patience pour faire de la si petite série !!!

Bonne continuation camarade

Marc

Magnifique Pascal

Merci les suiveurs fidèles Marc et Pascal...c'est super sympa comme toujours !!!

bien j'ai fini une partie des chariots à containers, j'en ai fait 16 pour le moment! C'est sympa à faire mais un peu laborieux ..;alors je fais une pause ! je reprendrai cette production plus tard !
les voici:






on peut alors les poser en situation...














voilà...prochaine étape j'essaierai de faire quelques tracteurs et finir des chariots à bagages ...

on continue ...

a bientôt !

Pascal

ta détermination est sans faille après tant d'Années que tu as commencé,je suis baba!
et admiratif.Bonne suite mon ami

Bonsoir Pascal, bonsoir tout le monde

Ça fait un (trop) long moment que je n'ai pas posté sur ta création alors que j'en suis assez régulièrement l'avancement

J' apprécie ta créativité et ton abnégation. Reproduire autant de mini pièces en demande beaucoup. Pour moi la création d'une pièce c'est le pied ! En faire 2 ou 3 identiques c'est déjà moins drôle. Mais des dizaines et des dizaines c'est un sacerdoce

Encore bravo, le résultat est excellent a une aussi petite échelle

Bon courage, amicalement
Mitch

Bonjour les amis de la maquette,

Ouii Pascal, tu as raison les années passent...et je trouve que je ne vais pas bien vite mais ce qui compte c'est de faire les choses bien et de prendre du plaisir ! Je ne sais pas si mon projet global verra le jour à ce train là...mais je garde le cap...mon aérogare est bientôt finie, il reste le toit, ce qui n'est pas le plus facile, et les abords ainsi que la route qui dessert les entrées , ...puis je vais pouvoir penser à ajouter des modules supplémentaires, soient deux planches à droite et à gauche de ce module afin de faire le prolongement des tranches d'embarquement...encore tout un programme !!!

Bon... je n'en suis pas là mais je commence à y penser...ne serait ce que pour prévoir la place que cela va me demander !
Et je me tiens toujours au courant concernant l'avenir de Nantes Atlantic et son réaménagement...pour l'instant c'est en stand by  comme tout le reste d'ailleurs !!!  je sais que le projet reste d'actualité...donc...à suivre !

En attendant j'ai poursuivi ma série de chariots à bagages...au passage merci beaucoup Mitch pour ton commentaire super sympa...oui la série n'est pas toujours très agréable à faire, c'est même assez souvent la prise de tête car tout ne va pas comme sur des roulettes...chariots ou pas...!!! mais avec de l'entêtement ( je suis breton !) on arrive à tout!

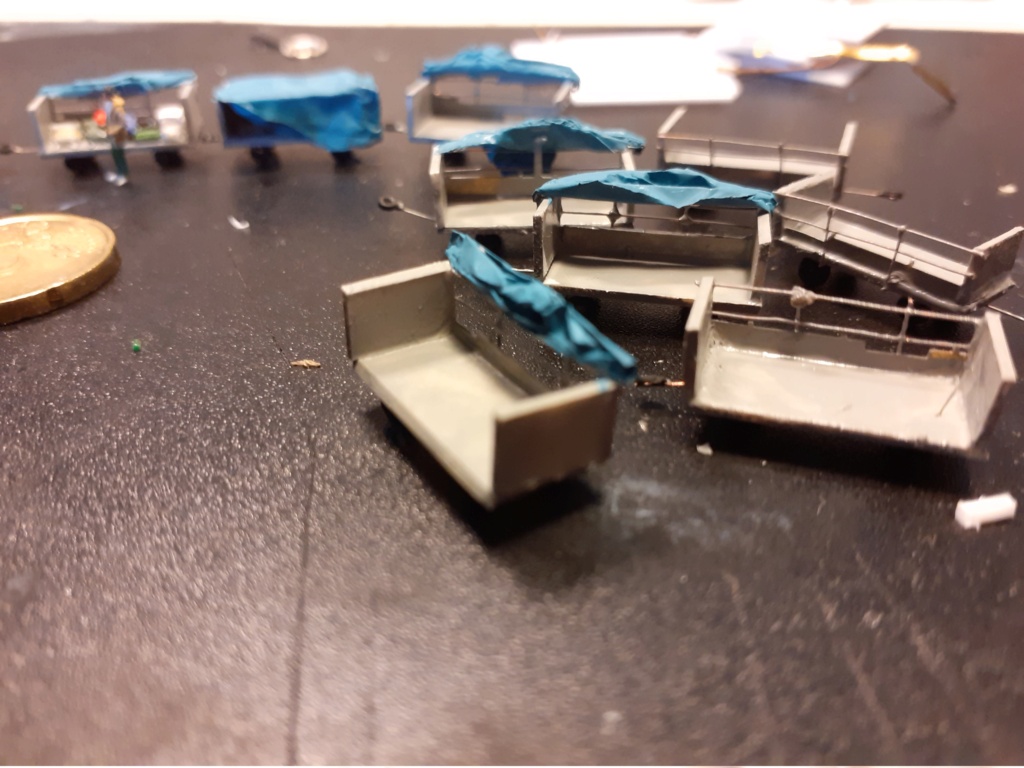

Donc voilà nos petits chariots prêts à livrer les bagages...les bâches de protection sont faites avec du papier alu...


















Voilà, je vais donc maintenant leur fabriquer quelques tracteurs...je reprendrai leur production plus tard! Pour ne pas se lasser des séries il faut savoir les varier !!

A bien vite pour la suite !

Pascal

Bonsoir Pascal

Tes chariots sont vraiment magnifique !

J'attends avec hâte de voir les tracteurs


Marc

Merci Marc...toujours sympa !

Voilà j'ai commencé mes tracteurs...et j'ai choisi deux types d'appareils différents, un gentiment proposé par un maquettiste que voici:


et cet autre trouvé sur le net:


j'ai donc dessiné ces deux profils sur de la carte plastique de 0,75mm d'épaisseur:


puis j'ai découpé ces deux profils:


j'ai évidé les portes et fenêtres:


et j'ai reporté la silhouette des tracteurs en faisant le pourtour avec la pointe de mon cutter, ceci pour éviter un agrandissement des formes reportées à chaque fois par une pointe crayon trop épaisse, cette méthode permet de conserver la taille du prototype tout le long du processus de reproduction ! Il suffit après de passer un coup de crayon noir pour faire ressortir le tracé qu'il suffira de suivre à la découpe ...



et je répète l'opération 6 fois pour chacun des deux types de tracteurs (soit douze tracés), qui me permettra de réaliser 6 tracteurs, ce qui sera déjà pas mal, et surtout beaucoup de temps à passer je crois ! je conserverai les gabarits afin de pouvoir refaire l'opération dans le futur si besoin est !





prochaine étape, le découpage de ces tracteurs...

à suivre ...

Bon dimanche à tous !

Pascal

Bonsoir à toutes et tous,

J'ai continué mes tracteurs, et j'ai dupliqué les profils ...


j'ai découpé mes châssis...


et installé sièges, tableaux de bord et volant...




Puis j'ai posé la carrosserie et les roues ...


puis j'ai réalisé l'autre type de tracteur sur le même procédé...


Ainsi chacun d'eux pourra tirer ses chariots :




reste à les peindre et produire encore 4 autres tracteurs ...encore des heures en perspective !!!

A bientôt pour cette suite...

bonne continuation à tous !

Pascal

Voici deux des tracteurs terminés et mis en situation provisoire...






Et 4 autres tracteurs qu'il me reste à peindre ...


donc à suivre ...

Pascal

Bonsoir Pascal

Ils sont vraiment magnifiques !!!

J'adore

Bravo à toi et bonne peinture pour les suivants

Marc

Merci Marc...super sympa comme à chaque fois !

J'ai fait deux vidéos du tarmac histoire de donner une vue d'ensemble du travail effectué ! Elles ne sont pas supers et ça tremble pas mal ...mais j'ai fait ça vite fait comme ça en passant ! C'est juste pour vous montrer !! j'en referai d'autres mieux travaillées !





Bonne séance...

Pascal

Bonsoir Pascal

Magnifiques vidéos !!!

Ça commence à prendre de la place dit donc cet aéroport ! Il va falloir agrandir ou pousser les murs de ta maison ...

Marc

Bonjour à toutes et tous !

Merci Marc, toujours sympa !

Oui...malgré tout je suis toujours sur la même planche de 1,20mx 1,80m...qui était indispensable pour contenir l'aérogare d'un seul tenant ! C'est déjà un gros morceau...les prochains modules seront peut être plus petits, je ne sais pas encore ...mais c'est sûr qu'ils vont venir s'ajouter !

Evidemment qu'un jour il va bien falloir que je trouve une place définitive à ce diorama..;et je souhaite toujours l'exposer dans un hall d'aéroport ...j'ai pré choisi celui de Nantes Atlantique ...j'en suis l'évolution concernant son réaménagement ! mais le contexte actuel freine drastiquement tous les projet...alors je surveille et j'attends !

j'ai choisi Nantes Atlantique qui se situe à 1h30 de chez moi, le plus proche aéroport, je compte donc le reproduire au 1/144, vaste programme qui va demander recherches et documentations, photos et vidéos de supports etc etc ...Il y a déjà tout un travail en amont avant de commencer quoique ce soit !

La partie la plus difficile pour moi va être de convaincre les élus locaux, et la direction de Nantes Atlantique pour accepter ce challenge d'installer un diorama géant réunissant la réplique de Nantes Atlantique avec l'ex NDDL qui sera inclus comme hall spécial, et son intégration au sein d'un réseau en N qui reproduira des sites bretons pour son environnement, dont quelques quartiers de Nantes, la gare notamment, et le port de st Nazaire !

Tout cela est bien rangé dans mon esprit !! maintenant  je dois rédiger un projet et un cahier des charges ...tout est encore à faire !

Ma situation professionnelle et personnelle ne me laisse guère de temps pour accomplir tout cela pour le moment...C'est l'oeuvre d'une vie peut être...et d'une retraite surtout !

Je ne me fixe aucun calendrier...juste suivre les évènements de Nantes Atlantique...et dès que quelque chose de concret se précise...j'entame le programme !

Si cela se fait c'est tant mieux ...sinon je me contenterai de mon aéroport sur ma planche !!

Voilà, pas de prise de tête surtout, je fais ça pour m'amuser et me distraire !
Pour l'instant, je travaille à mes maquettes et aux multiples éléments qui constitueront..,ou pas, ce diorama...c'est déjà une avancée!

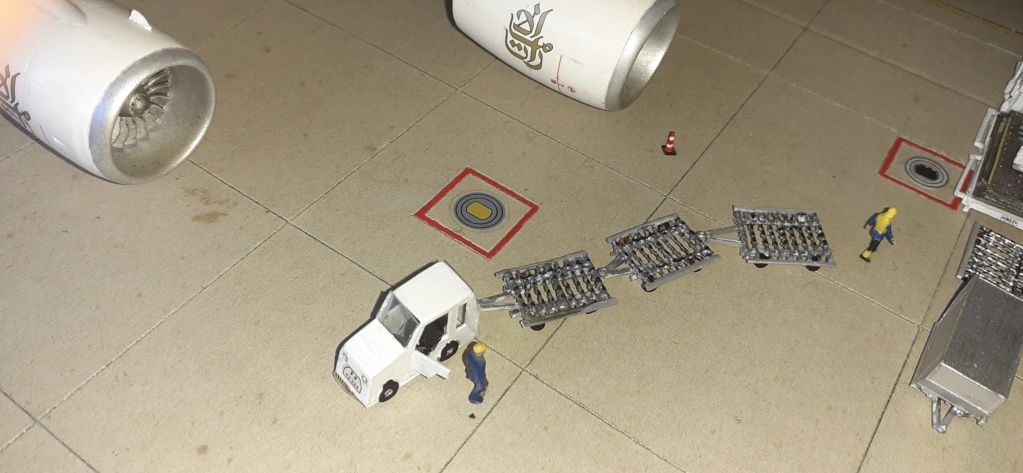

Dans cette perspective, j'ai encore réalisé quelques chariots à gros containers ...












Petite mise en situation sur le tarmac de notre aéroport ...





















prochaine étape, la conception du toit...et l'étude de la possibilité de stationner d'autres avions de petites tailles aux emplacements déjà définis... selon ce plan ...on peut voir que des tracés s'ajoutent au principal tracé, permettant d'inclure d'autres d'avions sur l'espace !



à suivre !

Bonne continuation à toutes et tous !

Pascal

, c'est le Dio le plus remarquable que j'ai vue.
Et je découvre souvent des techniques,et ta patience
Me sidère,car, c'est régulièrement répétitif pour avoir le nombre, Amitié Pascal

Bonjour amis de la maquette !

Merci encore beaucoup pour votre fidèle suivi et soutien, et tout l'interêt que vous portez à cette réalisation, c'est vraiment hyper encourageant de vous savoir présents et vos commentaires sont mon carburant !

Oui de toute façon vu le contexte actuel, mon diorama est aussi bien à la maison...je verrai tout cela après cette fichue invasion microscopique qui fout le bazar comme un géant  peut être même pire encore ! On n'en n'est pas sorti...donc patience et longueur de temps...et surtout optimisme !!!!

Je poursuis contre vents et marées, normal pour un breton...et j'ai réalisé 4 lignes de parkings supplémentaires afin de pouvoir stationner 4 courts ou moyens courriers? ceci pour diversifier les situations et voici ce que cela donne:




















Je vais devoir refaire d'autres passerelles adaptables à cette nouvelle configuration, ainsi je pourrai varier les situations et présenter les différents types d'avions !

Je vais devoir aussi terminer les marquages au sol....bref du travail encore à faire sur cette partie !

A bientôt

Pascal

Je me régale toujours autant de voir la progression de ton projet.
J'ai découvert un fabriquant de petit matériel sympathique. Le connais tu ?
https://www.rocastmodels.com/store/index.php

Bonne continuation

ludo
