Re: 1/48 Mig-25PDS Iraq

par Sukhoi Sam 12 Mar 2016 - 18:32

André-François a écrit:Ouais, pas mal

Une question de bleusaille, ça sert à quoi de se casser le c.. a refaire le nez impécable puis à le surmouler en résine? Je comprends qu'on fasse ça pour faire plusieurs pièces, mais pour une seule, pourquoi pas garder le "master" ?

Allez, continue bien,

André

Par hypocrisie j'ai mis cette question de coté mais elle m'avait traversé l'esprit . 1/48 Mig-25PDS Iraq - Page 2 Soif181

Maintenant j'ai la réponse 1/48 Mig-25PDS Iraq - Page 2 Demon111

Cool

par goose1977 Sam 12 Mar 2016 - 21:06

salut Romain

il est superbe ce montage 1/48 Mig-25PDS Iraq - Page 2 Whoa_gif

hâte de voir la suite 1/48 Mig-25PDS Iraq - Page 2 Alcooli2

Yan

par Alex_f22 Mar 15 Mar 2016 - 19:14

Magnifique boulot !!!
Vivement la suite 1/48 Mig-25PDS Iraq - Page 2 10375203

par **rom1** Mar 15 Mar 2016 - 19:53

merci les gars Smile

par **rom1** Sam 16 Avr 2016 - 13:52

Hello

Une mini update!

Un grand merci à l'ami Raftav qui m' envoyé un tirage de ses tuyères corrigées.

Pour rappel, Kitiwok a encore fait des siennes et nous fourni des tuyères de Mig-25 BM, qui sont plus longues que celles d'un PD/PDS.

Raf les a raccourci et détaillé, et a aussi refait les anneaux PC.

1/48 Mig-25PDS Iraq - Page 2 IMG_9073_zpsu8muxszb

1/48 Mig-25PDS Iraq - Page 2 IMG_9073_zpsu8muxszb

Les volets froids:

1/48 Mig-25PDS Iraq - Page 2 IMG_9076_zpstmrjzioz

Les anneaux PC:

1/48 Mig-25PDS Iraq - Page 2 IMG_9074_zpswwk39t7q

1/48 Mig-25PDS Iraq - Page 2 IMG_9077_zpscn2hgl4l

Dégrappage:

1/48 Mig-25PDS Iraq - Page 2 IMG_9078_zpspjwieqaj

Pour les placer, il faut supprimer une collerette sur les canaux PC:

1/48 Mig-25PDS Iraq - Page 2 IMG_9079_zps3cyxoofa

1/48 Mig-25PDS Iraq - Page 2 IMG_9080_zpskbc8duhk

1/48 Mig-25PDS Iraq - Page 2 IMG_9081_zpsspt0ltrs

1/48 Mig-25PDS Iraq - Page 2 IMG_9082_zpswlkqg4fx

Voilà, un grand bravo à raf. 1/48 Mig-25PDS Iraq - Page 2 10375203

J'ai hate de les peindre

J'en ai profité pour combler les tranchées au pied des dérives:

1/48 Mig-25PDS Iraq - Page 2 IMG_9083_zpsvsdqnnvp

Faudra être patient pour les prochaines MAJ...

A+

par goose1977 Sam 16 Avr 2016 - 14:48

joli ces pétales de tuyère 1/48 Mig-25PDS Iraq - Page 2 Super021

YAn

par paroc Sam 16 Avr 2016 - 18:49

Effectivement ces tuyères sont superbes !

Tu vas encore nous sortir un modèle du genre . 1/48 Mig-25PDS Iraq - Page 2 10375203

Bravo

par paul-m Sam 16 Avr 2016 - 19:14

Magnifiques tuyères. Un vrai plus. 1/48 Mig-25PDS Iraq - Page 2 10375203

Et une question comme ça. Combien ça coute de faire imprimer une pièce en 3D?

par **rom1** Sam 16 Avr 2016 - 19:19

Merci les gars!

paul-m a écrit:

Et une question comme ça. Combien ça coute de faire imprimer une pièce en 3D?

Hello Paul,

Sur shapeways c'est pas trop cher.
La pièce m'a couté 8€... + 10 € de fdp depuis la Hollande.

A+

par paul-m Sam 16 Avr 2016 - 19:54

rom1 a écrit:Merci les gars!

paul-m a écrit:

Et une question comme ça. Combien ça coute de faire imprimer une pièce en 3D?

Hello Paul,

Sur shapeways c'est pas trop cher.
La pièce m'a couté 8€... + 10 € de fdp depuis la Hollande.

A+

Merci.

par **rom1** Dim 17 Avr 2016 - 20:12

Merci les gars!

Je n'ai pas trop de mérite pour les tuyères, c'est l'oeuvre du gars Raphael Tavernier.

Sinon je me rend compte que j'ai oublié de poster pas mal de choses avant les tuyères.

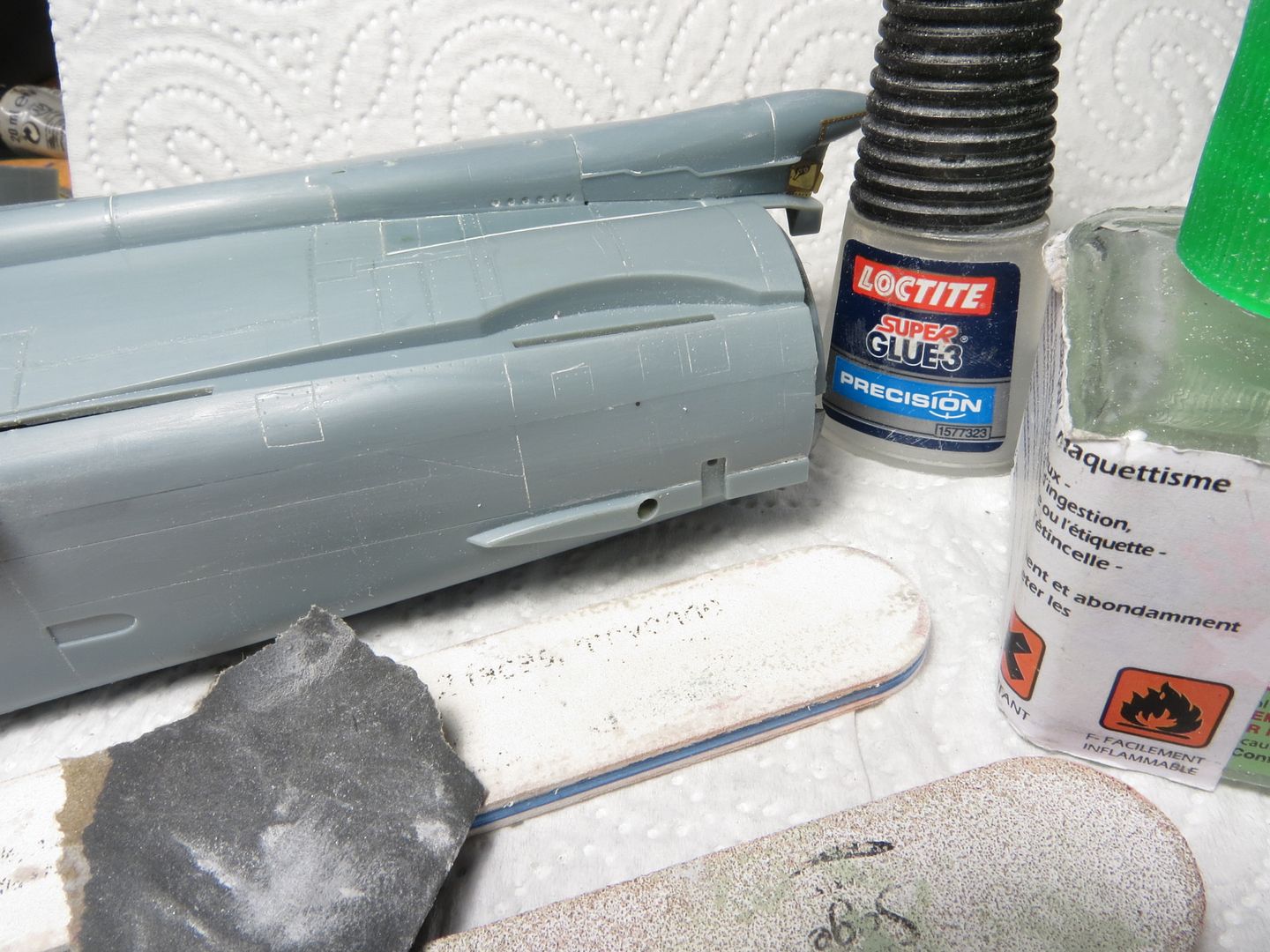

Après avoir refermé le fuselage avant, inséré les baies et les conduits PC, on peut refermer le fuselage principal.
Et là c'est pas top... les fuselages supérieur et inférieur ne s'assemblent pas très bien. Les pièces semblent un poil tordues.
J'ai supprimé les tenons qui ne servent pas à grand chose, et rajouté des cales en carte plastique à fleur des plans de joint.

Au final, avec un peu de patience on arrive à assembler le tout.
Un coup de lime pour ratrapper les décalages et zou!

1/48 Mig-25PDS Iraq - Page 2 IMG_8574_zpsrum1shud

1/48 Mig-25PDS Iraq - Page 2 IMG_8574_zpsrum1shud

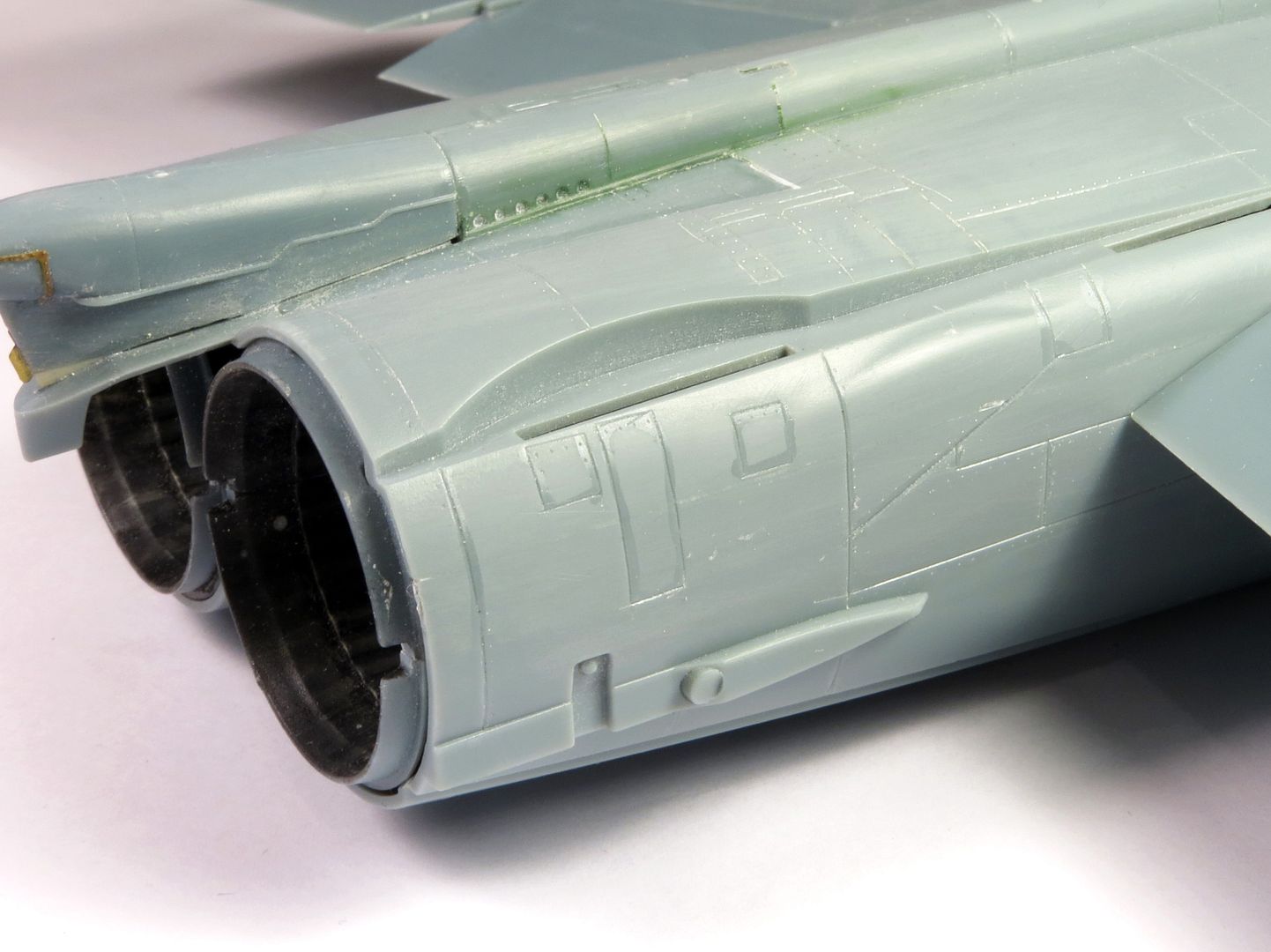

Un peu de gravure:

1/48 Mig-25PDS Iraq - Page 2 IMG_8595_zpsfjp7gild

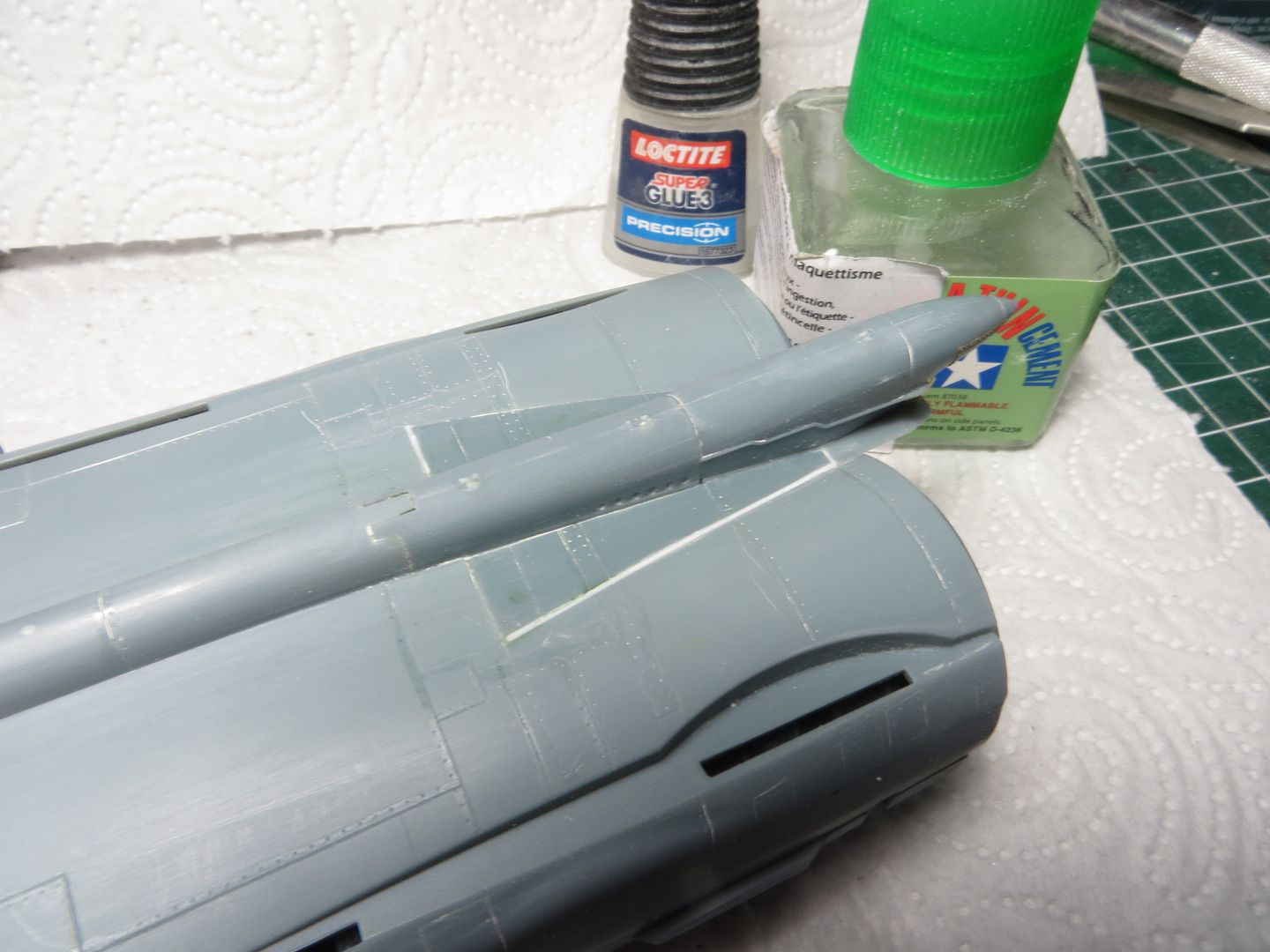

Sur la partie surpériure arrière, KH donne un genre d'aérofrein à l'ajustement foireux.
Commblé à la carte plastique et cyano:

1/48 Mig-25PDS Iraq - Page 2 IMG_8575_zpsr8pcyjf8

1/48 Mig-25PDS Iraq - Page 2 IMG_8575_zpsr8pcyjf8

Ensuite on peut attacher le fuselage avant sur le corps principal.
Les points de collage ne sont pas suffisant, mais les deux énormes entrées d'air viendront assurer la cohésion de l'ensemble.
On attaque à la colle liquide, puis on sécurise à la cyano.
J'ai du combler un jour sur l'arrête dorsale.

1/48 Mig-25PDS Iraq - Page 2 IMG_8577_zpsc7iuchh8

1/48 Mig-25PDS Iraq - Page 2 IMG_8577_zpsc7iuchh8

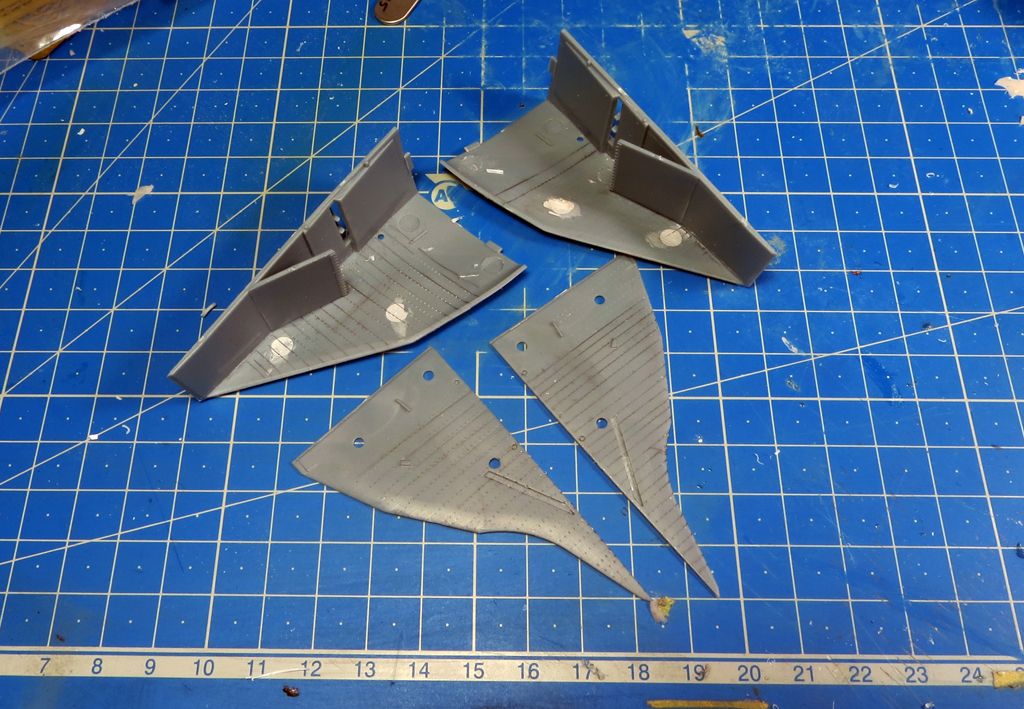

Ensuite les entrées d'air, avec un peu de travail sur les faces internes:

1/48 Mig-25PDS Iraq - Page 2 IMG_8540_zps2rtweuh3

Le système de régulation du flux d'air n'est pas monté comme sur la notice.
J'ai suivi l'astuce comme ceci:

1/48 Mig-25PDS Iraq - Page 2 Image034

http://www.scalespot.com/onthebench/mig25/build.htm

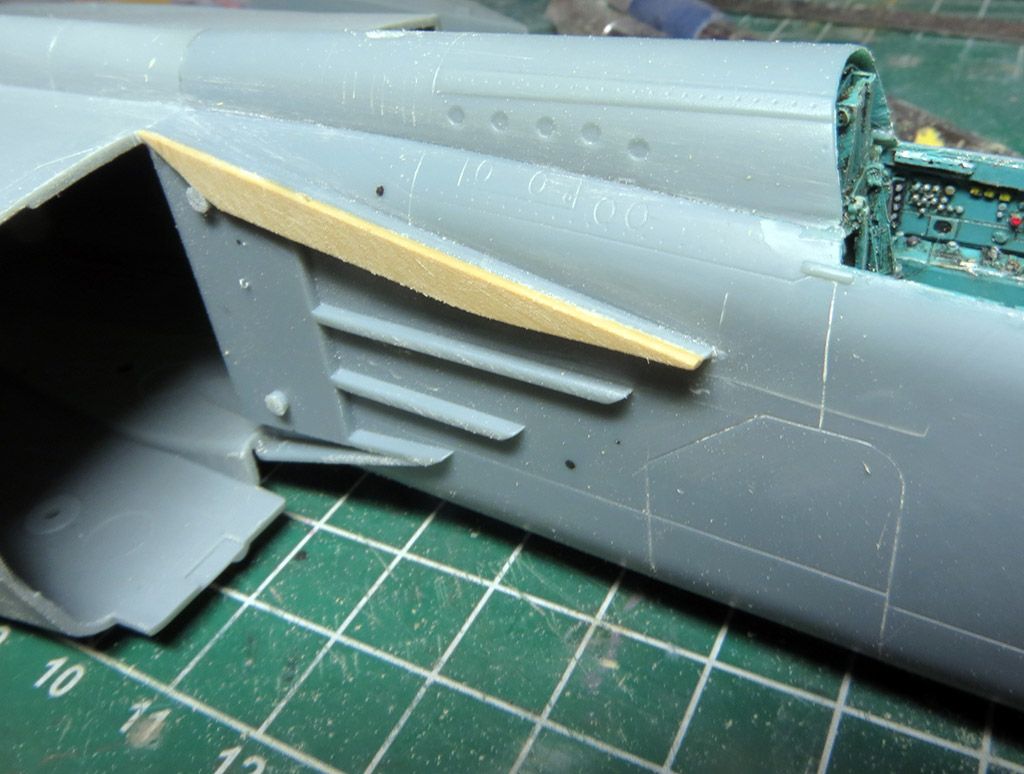

Ensuite, on se rend compte qu'il faut écarter les entrées d'air du fuselage.
C'est réglé avec un bout de plastique:

1/48 Mig-25PDS Iraq - Page 2 IMG_8579_zpsf1kqnymn

1/48 Mig-25PDS Iraq - Page 2 IMG_8579_zpsf1kqnymn

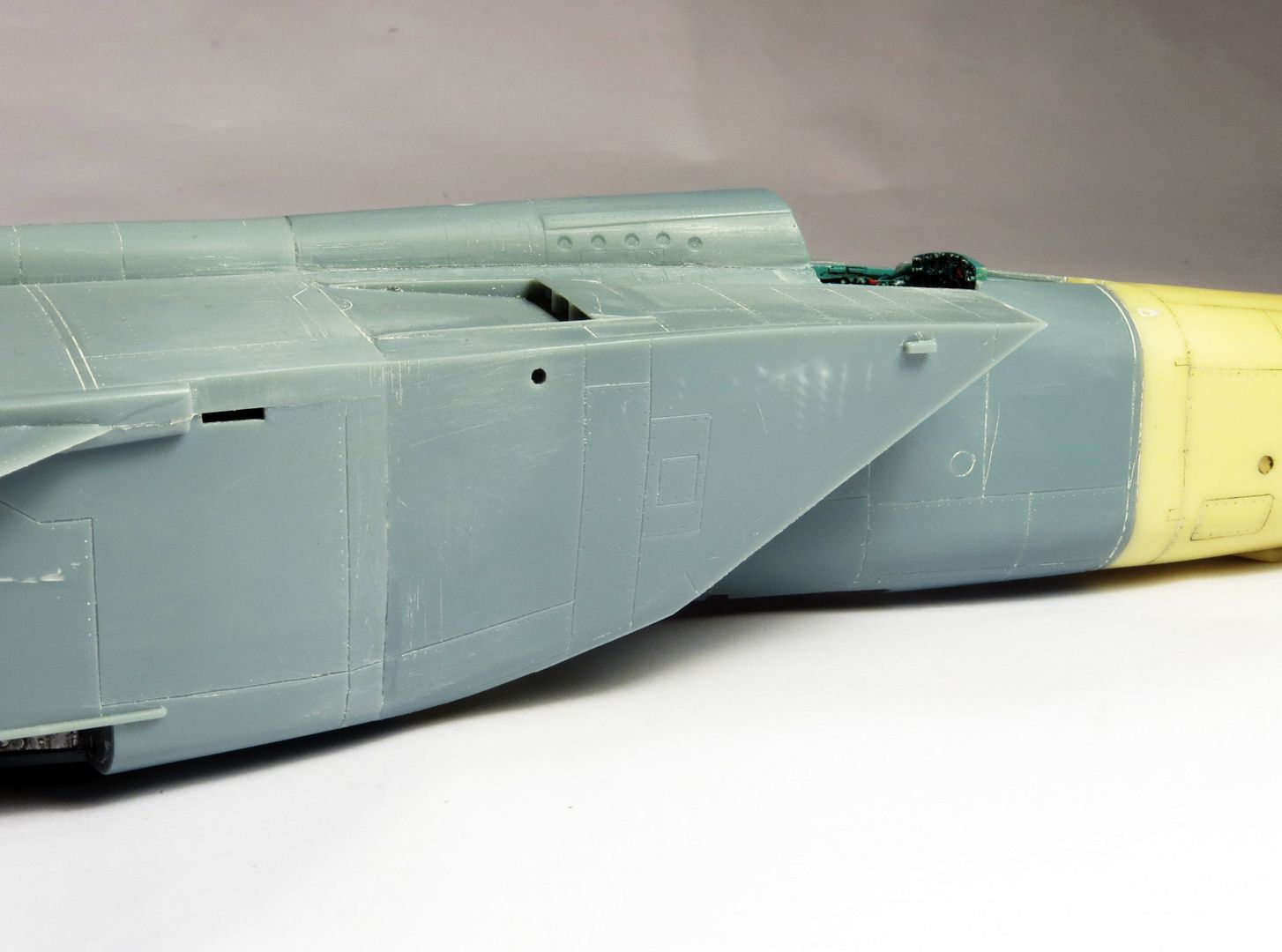

Après un peu de poncage on obtient quelque chose de potable:

1/48 Mig-25PDS Iraq - Page 2 IMG_8594_zps6etedaf1

Les ailes doivent recevoir leur extrémités spécifiques.
A coller suivant un chevron incohérent. c'etait trop difficile aux concepteurs (stagiaires de 3eme??) de suivre la ligne rectiligne juste à coté??
Chevrons qui en plus ne s'emboitent pas top.. faut mastiquer...

1/48 Mig-25PDS Iraq - Page 2 IMG_8417_zpsxnzcwnw6

1/48 Mig-25PDS Iraq - Page 2 IMG_8417_zpsxnzcwnw6

En plus, l'extrémité est plus épaisse que l'aile...faut poncer fort:

1/48 Mig-25PDS Iraq - Page 2 IMG_8418_zpsntqv13i1

Ensuite on découvre les belle retassures:

1/48 Mig-25PDS Iraq - Page 2 IMG_8420_zpspjcxexsf

Masticage et poncage:

1/48 Mig-25PDS Iraq - Page 2 IMG_8421_zpsmnzexk9q

1/48 Mig-25PDS Iraq - Page 2 IMG_8422_zpscgfsxb8h

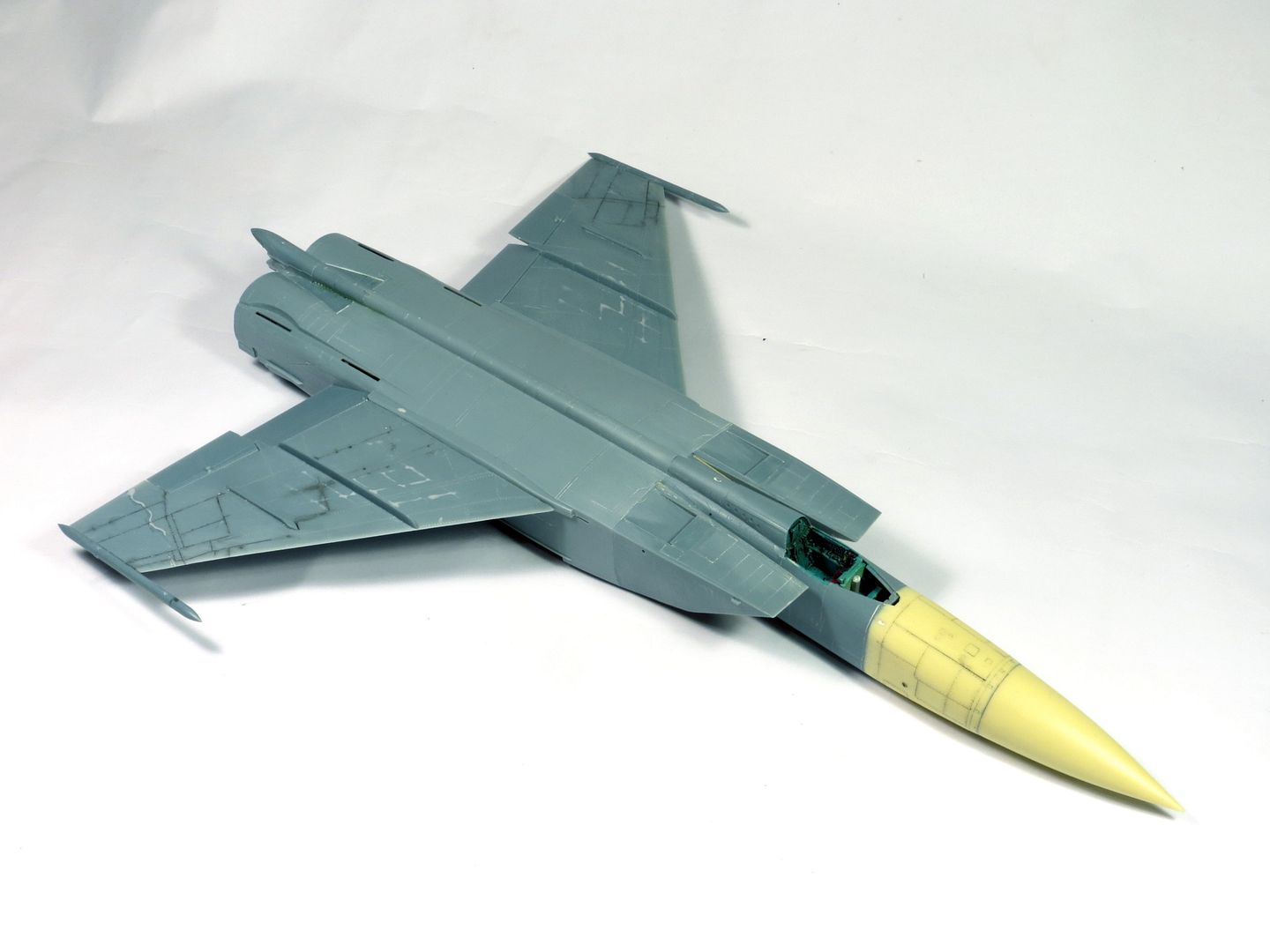

L'assemblage ne pose pas de soucis particulier:

1/48 Mig-25PDS Iraq - Page 2 IMG_8593_zpsqvbxo3mp

Et voilou!

A+

Romain

par goose1977 Dim 17 Avr 2016 - 20:16

superbe boulot Romain 1/48 Mig-25PDS Iraq - Page 2 Super021

Yan

par **FredOscop** Dim 17 Avr 2016 - 22:27

Pas simple la bestiole à maîtriser!!
Y a du taf !! Beau boulot en tout cas!! Smile

par darkmanu Dim 11 Sep 2016 - 23:45

Je viens de lire ce montage depuis le début, c'est... Shocked

Du Rom1 pur jus 1/48 Mig-25PDS Iraq - Page 2 10375203

Du coup, je prends le dernier siège au fond et je m'installe, en espérant que l'entracte ne soit pas trop long 1/48 Mig-25PDS Iraq - Page 2 Alcooli4

par Invité Lun 12 Sep 2016 - 0:20

J ai bien peur que tu arrives dans une salle vide.

par Yuri Lun 12 Sep 2016 - 12:48

Magnifique Romain,...
Admiratif de la qualité de tes travaux. Au fond, avec mon cahier.

par Nelson25 Lun 12 Sep 2016 - 13:07

C'est un régal de suivre tes montages Romain; celui-ci très didactique est vraiment plaisant à suivre, on en apprend tout le temps !
Merci de nous faire profiter de cela Romain; Hâte de voir comment tu va abordé la peinture et ta méthode !!!!
Un grand MERCI ! Very Happy

par dirtydm Lun 12 Sep 2016 - 13:36

belle avancée mais dans la douleur!

par **rom1** Lun 12 Sep 2016 - 14:27

Salut les gars!
joli déterrage de post! Smile

Merci pour les comms en tout cas.

captainxlf a écrit:J ai bien peur que tu arrives dans une salle vide.

j'espère bien qu'il ne restait personne dans la salle pendant tout ce temps...
1/48 Mig-25PDS Iraq - Page 2 Images?q=tbn:ANd9GcQ4w_7v1UDgSFct01UC9jekOub_xhm4xBpvVrwXKxkQzuo1dsM2kr7rZGM

1/48 Mig-25PDS Iraq - Page 2 Images?q=tbn:ANd9GcQ4w_7v1UDgSFct01UC9jekOub_xhm4xBpvVrwXKxkQzuo1dsM2kr7rZGM

Du coup c'est pas si mal d'attendre, même si c'est un peu rageant.
Il a fallu que j'attaque ce montage et qu'avec l'ami raftav on bricole des sets de correctionspour que des artisans s'y mettent aussi.

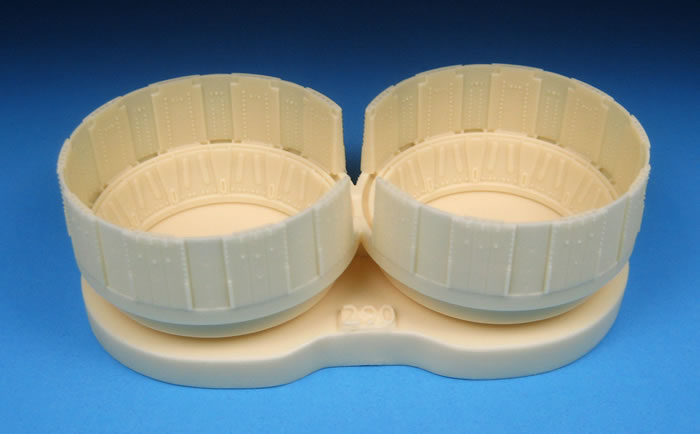

Merci barracuda:

1/48 Mig-25PDS Iraq - Page 2 48290%20MiG-25%20exhausts%20image%203%20ad

1/48 Mig-25PDS Iraq - Page 2 48290%20MiG-25%20exhausts%20image%203%20ad

1/48 Mig-25PDS Iraq - Page 2 48292%20MiG-25%20nose%20image%201%20ad

http://www.hyperscale.com/2016/reviews/accessories/barracudacastbr48289previewbg_1.htm

merci Cold war studio:

1/48 Mig-25PDS Iraq - Page 2 MiG-25%20nose%2048%20scale

1/48 Mig-25PDS Iraq - Page 2 MiG-25%20nose%2048%20scale

http://coldwarstudio.com/MiG-25%20nose%2048%20scale.html

Les boules hein? 1/48 Mig-25PDS Iraq - Page 2 Demon411

Bref, je conserve mon fuselage avant fait maison.
Par contre j'ai commandé les tuyères Barracuda. 1/48 Mig-25PDS Iraq - Page 2 Demon111

Je fini mon su-33, et je ressort le mig-25.
Mais faudra rester patient hein Smile

A+

par **titelouze** Lun 12 Sep 2016 - 14:37

Hello Romain,

Très intéressant ce montage !!
Pis tiens, quand tu reprendras ce 25, t'as qu'à monter le 31 AMK en même temps !! 1/48 Mig-25PDS Iraq - Page 2 Demon111

@+
Fred

par rod Lun 12 Sep 2016 - 21:33

Coler je sais faire,poncer je sais faire,peindre je sais faire,mais regraver je suis nul t aurais pas un petit tuto a nous montrer.
En tout cas c est du super boulot que tu as fait. 1/48 Mig-25PDS Iraq - Page 2 10375203

par **rom1** Mar 13 Sep 2016 - 15:58

merci rod

difficile de faire un tuto.
faudrait voir en live.

j'utilise le scriber tamiya:
http://www.tamiya.com/english/products/74091scriber2/index.htm

et depuis peu l'outil d'un artisan tchèque.

Dans une ligne existante à regraver il suffit de tirer légèrement l'outil en plusieurs passes. La pointe de la lame triangulaire vient graver le fond "couper" les bords.
ca fait une ligne nette.
Alors qu'une aiguille ou pointe va faire des bourrelets.

Pour une ligne à créer, il faut s'aider d'un guide.
La bande dymo permet d'avoir un guide collant d'épaisseur suffisante pour guider la lame.

Le mieux c'est d'essayer! Smile

A+

par Clostermann Mar 13 Sep 2016 - 18:05

Top ce montage, chapeau !

A+

Closter

par rod Mer 14 Sep 2016 - 9:02

Merci pour ta reponse.Je possede aussi le sciber tam,je croix que ça doit venir de moi.Il faut que je soigne plus cette etape.

par **PanzerG** Jeu 13 Oct 2016 - 15:02

Bonjour Romain, je suis tes posts avec interêt et ce n'est pas la première fois que tu parles de ton su 33. Ou aura t-on des chances de le voir? Plutot dans un magazine si j'ai bien compris? As tu le droit d'en dire plus?
Et, à propos de Mig 25 et d'AMK, il n'était pas question qu'ils nous sortent leur version de cette brutasse (que j'affectionne) fut un temps?
Bonne continuation en tous les cas et merci pour tes montages! :thumleft:

PZR
