Messerschmitt Bf 109 G-5
Bonjour,
Je ne ferai pas la présentation de ce kit qui a fait parler de lui, surtout dans sa première version qui était proche du 1/46. Cette seconde mouture est vraiment au 1/48. J’en ai récupéré un exemplaire et ai décidé de le monter dans la version Bf 109 G-5 originale avec, donc, verrière classique étanche et cabine sous pression.

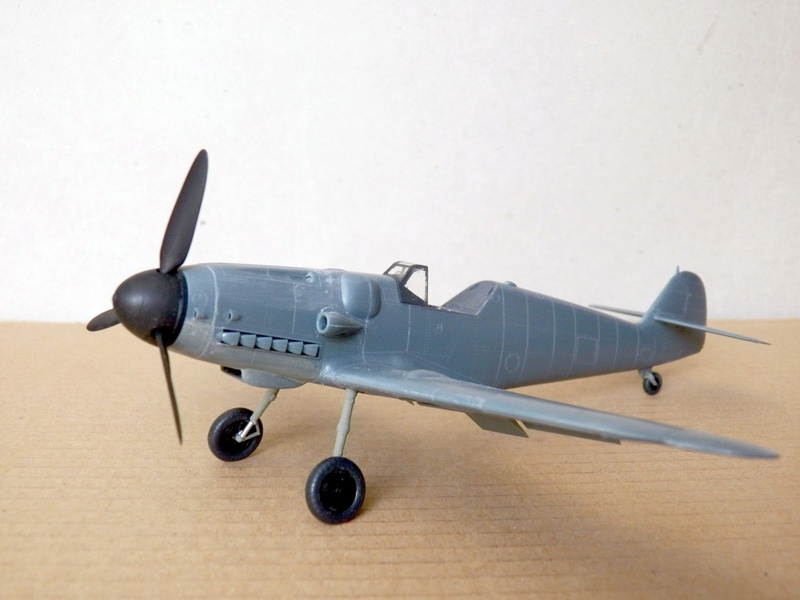

Le montage est quasi terminé et voici ce que j’en retiens :
1) Techniquement parlant, c’est un bonne, voire très bonne maquette, même si certaines pièces semblent avoir échappé à la mise à l’échelle du 1/48, tels les radiateurs d’intrados et leurs carénages qui demandent à être légèrement diminués pour la mise en place dans leurs logements.
2) Les bossages des MG 131 sont encore trop volumineux, surtout dans leur partie haute.
3) Il manque le drain qui passe devant le radiateur d’huile et dont l’orifice affleure la surface inférieure du carénage. Ce drain permet la mise à l’air libre du carter d’huile pour l’évacuation éventuelle de l’écume produite à très haute altitude.
4) Le bouchon de vidange du réservoir d’huile, à peine figuré par une gravure, se trouve, en réalité, en retrait de la surface du capot inférieur de ce réservoir.
5) Pour un G-5, il manque les deux soupapes sur la paroi postérieure de la verrière : l’une de pression et l’autre de décompression. Cependant, les deux trappes circulaires sont gravées sur la face arrière de cette cloison. Sans les soupapes à cet emplacement nous avons affaire à un G-1 ou un G-3.
6) Même s’il n’y avait pas de prise d’air de ventilation à gauche du pare-brise, il devrait y avoie, à droite, la prise d’air qui abrite la soupape de décompression d’urgence. Cette prise d’air est figurée sur le pare-brise du G-6 et il faudrait la monter sur le pare-brise du G-5. À étudier.
7) Pour les volets d’atterrissage en position abaissée, il faut supprimer la “marche” qui limite l’arrondi du nez des volets.
8) Il faut affiner les pales de l’hélice.
9) Au vu des photos, les “pattes” sont un peu trop longues.
10) Les pipes d'échappement semblent un peu grosses et il faut les diminuer légèrement sur leur partie supérieure. Ce n'est pas encore fait sur ma maquette sur laquelle il me faut ajouter les pare-fumées.
11) Le pitot est trop long.
Jicéhem
Je ne ferai pas la présentation de ce kit qui a fait parler de lui, surtout dans sa première version qui était proche du 1/46. Cette seconde mouture est vraiment au 1/48. J’en ai récupéré un exemplaire et ai décidé de le monter dans la version Bf 109 G-5 originale avec, donc, verrière classique étanche et cabine sous pression.
Le montage est quasi terminé et voici ce que j’en retiens :
1) Techniquement parlant, c’est un bonne, voire très bonne maquette, même si certaines pièces semblent avoir échappé à la mise à l’échelle du 1/48, tels les radiateurs d’intrados et leurs carénages qui demandent à être légèrement diminués pour la mise en place dans leurs logements.
2) Les bossages des MG 131 sont encore trop volumineux, surtout dans leur partie haute.
3) Il manque le drain qui passe devant le radiateur d’huile et dont l’orifice affleure la surface inférieure du carénage. Ce drain permet la mise à l’air libre du carter d’huile pour l’évacuation éventuelle de l’écume produite à très haute altitude.
4) Le bouchon de vidange du réservoir d’huile, à peine figuré par une gravure, se trouve, en réalité, en retrait de la surface du capot inférieur de ce réservoir.
5) Pour un G-5, il manque les deux soupapes sur la paroi postérieure de la verrière : l’une de pression et l’autre de décompression. Cependant, les deux trappes circulaires sont gravées sur la face arrière de cette cloison. Sans les soupapes à cet emplacement nous avons affaire à un G-1 ou un G-3.
6) Même s’il n’y avait pas de prise d’air de ventilation à gauche du pare-brise, il devrait y avoie, à droite, la prise d’air qui abrite la soupape de décompression d’urgence. Cette prise d’air est figurée sur le pare-brise du G-6 et il faudrait la monter sur le pare-brise du G-5. À étudier.
7) Pour les volets d’atterrissage en position abaissée, il faut supprimer la “marche” qui limite l’arrondi du nez des volets.
8) Il faut affiner les pales de l’hélice.
9) Au vu des photos, les “pattes” sont un peu trop longues.
10) Les pipes d'échappement semblent un peu grosses et il faut les diminuer légèrement sur leur partie supérieure. Ce n'est pas encore fait sur ma maquette sur laquelle il me faut ajouter les pare-fumées.
11) Le pitot est trop long.
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
'lo JC,
Joli montage et propre!
C'est quoi la petite bosse sous la protubérance de la MG de capot côté droit et juste au-dessus de l'orifice pour la manivelle de démarrage? Je me suis toujours posé la question d'autant que tous les 109 d'une même version ne semblent pas en avoir été équipés systématiquement?!
Joli montage et propre!
C'est quoi la petite bosse sous la protubérance de la MG de capot côté droit et juste au-dessus de l'orifice pour la manivelle de démarrage? Je me suis toujours posé la question d'autant que tous les 109 d'une même version ne semblent pas en avoir été équipés systématiquement?!
Buddy- Fighterien confirmé
-
Nombre de messages : 1133
Age : 54
Localisation : Pietracorbara - Corse
Date d'inscription : 20/05/2009
Points : 2580
Infos Fighters
Echelle favorite: 1/72
=>:
Montages en cours / Mon stock:
(4/150)
Re: Messerschmitt Bf 109 G-5
Buddy a écrit:C'est quoi la petite bosse sous la protubérance de la MG de capot côté droit et juste au-dessus de l'orifice pour la manivelle de démarrage? Je me suis toujours posé la question d'autant que tous les 109 d'une même version ne semblent pas en avoir été équipés systématiquement?!
Bonjour Buddy,
Ce bossage a pour origine le Bf 109 G-5 et recouvre le compresseur de cabine Knorr 300, dont la prise d'air est située sur le bossage de la MG. Sur les G-1 et G-3, le compresseur de cabine MAG III est fixé sur le bâti-moteur gauche et la prise d'air en est située en arrière de la goulotte de tir de la MG 17. Erla-Leipzig est la seule usine à avoir produit les G-5 et étant fournisseur de la très grosse majorité des capots-moteurs, cela fait que même sur les G-6 et G-14 à cabine non pressurisée, on trouve ce type de capotages. La petite prise d'air servait également à amener de l'air dynamique sur les balais de la dynamo, située à l'arrière du moteur, afin d'améliorer les contacts électriques par soufflage des étincelles. Erla-Anvers, qui faisait partie de la Reparatur-Industrie enlevait généralement ce bossage inutile (C'est le cas du G-6 conservé au musée d’Helsinki), car, finalement, cet air dynamique circulait suffisamment bien grâce à l'aspiration provoquée par une conduite branchée dans l'entrée du compresseur de moteur à gauche.
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
tu es un puits de science pour le 109 jicéhem !
olivdelyon- Fighterien actif
-
Nombre de messages : 509
Age : 60
Localisation : petaouchnok-France
Date d'inscription : 28/01/2016
Points : 1984
Re: Messerschmitt Bf 109 G-5
olivdelyon a écrit:tu es un puits de science pour le 109 jicéhem !
Merci.
Il y a un autre avion sur lequel je me défends bien, c'est le Dassault Flamant. Je l'ai fréquenté pendant neuf ans... ça laisse des marques ! Quant au "109", cela fait au moins 40 ans que je l'étudie. Aucun mérite à restituer ma science, mais ton compliment fait plaisir.
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
Bonjour Jicéhem,
Existe-il un ouvrage qui répertorie les modèles de 109 avec des profils pour illustrer les différences au fil des évolutions ?
Merci
Existe-il un ouvrage qui répertorie les modèles de 109 avec des profils pour illustrer les différences au fil des évolutions ?
Merci
ChrisCM- Fighterien infatigable
-
Nombre de messages : 5028
Age : 45
Localisation : Annonay 07
Ma photo :
Date d'inscription : 05/06/2014
Points : 12276
Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
(0/0)
Re: Messerschmitt Bf 109 G-5
Tu risques de faire mal à sa modestie, vu qu'il a écrit 2 livres qui correspondent exactement à ce que tu demandes...ChrisCM a écrit:Bonjour Jicéhem,
Existe-il un ouvrage qui répertorie les modèles de 109 avec des profils pour illustrer les différences au fil des évolutions ?
Merci
yoyo.le.petaf- Plus belle maquette de FIGHTERS 2012
-
Nombre de messages : 3356
Age : 51
Localisation : Versailles
Date d'inscription : 21/12/2007
Points : 6225
Infos Fighters
Echelle favorite: 1/48
=>: FIGHTERS Group
Montages en cours / Mon stock:
(7/55)
Re: Messerschmitt Bf 109 G-5
yoyo.le.petaf a écrit:Tu risques de faire mal à sa modestie, vu qu'il a écrit 2 livres qui correspondent exactement à ce que tu demandes...ChrisCM a écrit:Bonjour Jicéhem,
Existe-il un ouvrage qui répertorie les modèles de 109 avec des profils pour illustrer les différences au fil des évolutions ?
Merci
Merci Yoyo,
Je savais que Jicéhem avait publié des ouvrages concernant le 109, cependant j'ignorais leurs contenus. A moi de me les procurer à présent.
Ps : Mille excuses Jicéhem
ChrisCM- Fighterien infatigable
-
Nombre de messages : 5028
Age : 45
Localisation : Annonay 07
Ma photo :
Date d'inscription : 05/06/2014
Points : 12276
Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
(0/0)
Re: Messerschmitt Bf 109 G-5
ChrisCM a écrit:Existe-il un ouvrage qui répertorie les modèles de 109 avec des profils pour illustrer les différences au fil des évolutions ?
Bonjour Chris,
Oui, et en toute modestie, le mien écrit avec mon ami CJE. Personne n'en a été déçu.
Il est disponible chez Caraktère, à commander en ligne ou par téléphone :
http://www.caraktere.com/messerschmitt-bf-109-en.htm
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
Merci pour le lien
Un beau cadeau de Noël en perspective...
Un beau cadeau de Noël en perspective...
Dernière édition par ChrisCM le Mer 24 Aoû 2016 - 19:32, édité 1 fois
ChrisCM- Fighterien infatigable
-
Nombre de messages : 5028
Age : 45
Localisation : Annonay 07
Ma photo :
Date d'inscription : 05/06/2014
Points : 12276
Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
(0/0)
Re: Messerschmitt Bf 109 G-5
yoyo.le.petaf a écrit:Tu risques de faire mal à sa modestie, vu qu'il a écrit 2 livres qui correspondent exactement à ce que tu demandes...
Salut yoyo,
Ma modestie s'en remettra.
Le premier ouvrage qui était un hors-série d'Aéro-Journal, ne traite que des Bf 109 G à K et il est épuisé. Le second est complet, traitant de toutes les versions (A à K) et de certains dérivés. Il contient de très nombreux profils en couleurs et des profils au trait décrivant toutes les versions et sous-versions.
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
ChrisCM a écrit:Merci pour le lien
Un beau cadeau de Noël en perspective...
Euh... pour la version en français :
http://www.caraktere.com/messerschmitt-bf-109.htm
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
J'allais te poser la question via un édit de mon post puis j'ai cliqué sur voir le version française...cela m'aura évité une nouvelle question bête...
ChrisCM- Fighterien infatigable
-
Nombre de messages : 5028
Age : 45
Localisation : Annonay 07
Ma photo :
Date d'inscription : 05/06/2014
Points : 12276
Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
(0/0)
Re: Messerschmitt Bf 109 G-5
Dit donc!Tu vas trouver des défauts à toutes les maquettes de 109,la non?
sgeorges4- Fighterien dynamique
-
Nombre de messages : 4521
Age : 24
Localisation : alsace , 67
Date d'inscription : 01/02/2014
Points : 14572
Infos Fighters
Echelle favorite: Toutes
=>:
Montages en cours / Mon stock:
(0/0)
Re: Messerschmitt Bf 109 G-5
sgeorges4 a écrit:Dit donc!Tu vas trouver des défauts à toutes les maquettes de 109,la non?
À qui s'adresse la question ?
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
sgeorges4 a écrit:Dit donc!Tu vas trouver des défauts à toutes les maquettes de 109,la non?
ben disons que grâce à Maître Jicé, on connait tous les défauts ! et du coup, libre à nous de vouloir les corriger ou pas...
Aucune maquette de quelque avion que ce soit n'est parfaite !!
_________________
Inscrivez vous au Coup de Cœur ! : Avril
Chantier au long cours : Halifax Airfix 1/72
titelouze- Admins
-
Nombre de messages : 8745
Age : 42
Localisation : Dole
Date d'inscription : 20/10/2009
Points : 21226
Infos Fighters
Echelle favorite: 1/72
=>: FIGHTERS Group
Montages en cours / Mon stock:
(37/446)
Re: Messerschmitt Bf 109 G-5
titelouze a écrit:Aucune maquette de quelque avion que ce soit n'est parfaite !!
D'avion ou autre...
Dans le cas présent, il n'y a rien de flagrant ni de rédhibitoire et certaines imperfections, aussi surprenant que cela puisse paraitre, sont, peut-être le fait de certains musées qui ont des avions faits de bric et de broc, les pires étant les anciens espagnols modifiés pour ressembler à des versions allemandes...
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
beau boulot vivement la peinture
TIGER64- Fighterien célèbre
-
Nombre de messages : 20492
Age : 57
Localisation : Pau
Date d'inscription : 03/07/2010
Points : 63632
Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
(0/0)
Re: Messerschmitt Bf 109 G-5
TIGER64 a écrit:beau boulot vivement la peinture
Merci Tiger64, mais je n'en suis pas encore là. Il me faut d'abord choisir une livrée qui sorte des sentiers battus (la planche Eduard, de toute manière, n'est pas fiable à 100%), puis rassembler de quoi confectionner une livrée, car j'ai eu ce kit sans planche de décalcomanies...
Jicéhem
Jicéhem- Conseillers techniques
-
Nombre de messages : 19813
Age : 80
Localisation : France 43°57'38.74"N 5°46'50.15"E
Date d'inscription : 25/04/2006
Points : 48466
Infos Fighters
Echelle favorite: 1/48
=>: Fighters group
Montages en cours / Mon stock:
(48/60)
Re: Messerschmitt Bf 109 G-5
joli ce 109
yan
yan
goose1977- Fighterien extrême
-
Nombre de messages : 77699
Age : 47
Localisation : Mons-Belgique
Date d'inscription : 13/09/2012
Points : 245973
Infos Fighters
Echelle favorite: Toutes
=>: FIGHTERS Group
Montages en cours / Mon stock:
(0/0)
